Пристрій фарбопульта і правила його експлуатації

зміст:

1 . Застосування фарбопультів

2 . Пристрій фарбопульта ручного

3 . Принцип дії фарбопульта

4 . Пристрій фарбопульта ручної моделі « КРОС »

5 . Перевірка ручного фарбопульта перед фарбуванням

6 . Пристрій електричного фарбопульта

7 . Принцип роботи електричного фарбопульта

8 . Комплектація електричного фарбопульта

9 . Правила роботи з краскопультом

10 . Кілька правил для безперебійного процесу роботи фарбопульта

11 . Дотримання заходів обережності під час роботи з електричним краскопультом

12 . Технічне обслуговування фарбопульта

В даний час існує великий вибір фарбопультів . Бувають як ручні , так і пневматичні розпилювачі . Ручний тип пристрою являє собою агрегат , який складається з насоса , вудки і призначений для робіт з водно- крейдяним складом. Пневматичні являють собою зроблені з високою точністю розпилювальні апарати , і призначені вони для конкретного фронту робіт .

Застосування фарбопультів

Як електричні, так і ручні фарбопульти використовуються для фарбування поверхонь водомеловимі, водоемульсійними або ж водоізвестковимі малярськими складами. Зазвичай апарат застосовують в домашніх умовах для виконання невеликих робіт по фарбуванню поверхонь. Ще дані пристрої не залежно від їх типу можуть бути задіяні для обприскування садових рослин, чагарників або ж для розпилення різних дезінфікуючих, вогнезахисних засобів і миючих розчинів. Під час експлуатації фарбопульта необхідно дотримуватися техніки безпеки, незалежно від того, оздоблювальний це вид робіт або ж будівельний.

Пристрій фарбопульта ручного

Ручний краскопульт марки СО- 20Б використовується для фарбування водно- крейдяним складом поверхонь , невеликої площі.

Даний тип устаткування простий і надійний в застосуванні. Складається такий апарат з :

• Підстави , що має усмоктувальні і нагнітальні клапани

• напірного рукава

• Вудки

• Рукава з фільтром , для всмоктування

• Кришки

• Насоса

У корпусі циліндричного виду вбудовані елементи насоса , що має поршневое будову. Останній складається з циліндра , штока , манжет і рукоятки для приводу . Ущільнювальні кільця необхідні для додання герметичності між деталями корпусу і кришки насоса. Вудка ділиться на дві частини , які дозволяють змінювати її довжину. Розпилювач має поворот , щоб була можливість зміни вильоту факела до осьової вудки

Принцип дії фарбопульта

Принцип роботи даного пристрою заснований на всмоктуванні складу забарвлення з ємності, при опусканні в неї всмоктуючого рукава з фільтром, під час роботи рукоятки штока.

Пристрій фарбопульта ручної моделі «КРОС»

• Даний тип фарбопульта складається з наступних деталей:

• • Насос поршневий

• • Куркової клапан

• • Вудка

• • Фільтр

• Рукава

У даному типі вироби насос складається з корпусу і штока , внизу якого встановлюють манжети , а у верхній частині кріплять рукоятку для ручного приводу . Щоб забезпечити герметичність пристрою потрібно встановити між трубою і кришкою прокладки з гуми. Рукоятка в фарбопульта використовується для його перенесення. Клапан призначений для подачі фарбувального матеріалу в вудку.

У корпусі самого клапана є кулька, яка використовується як предмет , що закриває отвір для подачі складу. Вудка пристрої має у своєму складі трикутник і трубку . Распилітельную головку кріплять до трикутника. Вона дозволяє змінити нахил по відношенню до поверхні , призначеної для фарбування. Контргайка служить для фіксації вудки до голівки . Фільтр в цьому пристрої застосовується для очищення складу за допомогою сіточки , яка приєднується до заборник гайкою.

Принцип даного апарату досить простий і ніяких складнощів при його експлуатації зазвичай не виникає. Під час руху вгору шток відкриває отвір кульового клапана , далі фарбувальний склад всмоктується з ємності , куди до цього вже був опущений рукав зі спеціальним фільтром. При русі в зворотному напрямку кульовий клапан починає закриватися , а відкривається інший клапан , через який суміш переміщається в основу корпусу пристрою. Оператор натискає на курок і склад під тиском за допомогою нагнітального рукава і вудки починає розпорошуватися на потрібну для фарбування поверхню.

Перевірка ручного фарбопульта перед фарбуванням

Перед фарбуванням необхідно перевірити працездатність фарбопульта . При підготовці до роботи, потрібно за допомогою довгої вудки з'єднати два укорочених кінця між собою , використовуючи для цього різьбовий з'єднувач з прокладкою . Потім , за допомогою короткої вудки , одну частину викрутити з довгою , а іншу вкрутити в розпилювач.

Далі з'єднується рукав для всмоктування з основою і фільтром , нагнітальний ж рукав з'єднує ручку вудки і підніжку з основою. Після цього змащують робочу область циліндра , а також манжет машинним маслом. Потім перевіряють надійність на стиках з'єднань рукавів з штуцерами і вудками . Готують складу для фарбування, профільтрувавши його через сіточку з отворами. Ще перед початком роботи необхідно випробувати краскопульт , перевіривши його працездатність на воді. Для цього створюється тиск і перевіряється надійність з'єднань пристрою , відсутня чи витік суміші. Якщо все ж з цим є проблеми то , виймають манжети з штоком , змащують маслом і гарненько розминають . Якщо все виправлено і працює , то можна приступати до фарбування.

Пристрій електричного фарбопульта

Даний вид фарбопульта має наступний склад:

• Кнопка вимикача

• Корпус самого насоса

• Дюза

• Шланг

• Регулятор витрати суміші

• Пусковий курок

• Підставка під краскопульт

• Бачок

Принцип роботи електричного фарбопульта

Цей апарат працює за принципом перетворення електричної енергії в пневматичну. Підключається до зовнішнього джерела живлення : повітряної мережі , ручного насоса або ж компресора . Устаткування підбирають спираючись на фізичні показники , такі як тиск і витрата повітря . Чим нижче тиск , тим економічніше фарборозпилювач , що особливо важливо враховувати при виборі даного пристрою , віддаючи перевагу саме таким типам обладнання.

Щоб на кілька хвилин зупинити електричний краскопульт , потрібно відпустити утримуваний курок. У продовження роботи , для підтримки певного тиску , необхідно іноді виробляти невелику підкачування насосом.

Комплектація електричного фарбопульта

:

Разом з електричним краскопультом поставляються

• Чашка для визначення складу густоти фарби

• Підставка під влаштування

• Шланг

• Бачок для фарби

• Упаковка

• Паспорт пристрою

Пристрій електричного фарбопульта марки ЕКПР - 600 має наступні технічні параметри : напруга , необхідне для нормальної працездатності пристрою 220 на 50 В / Гц , при споживаної потужності 600 Вт , максимальна ж продуктивність машини становить 350 мл на хвилину , бачок має об'єм 800 мл при максимальній в'язкості речовини для розпилення , складову 30 дин в секунду. Бачок розташований внизу пристрою , рівень його звукової потужності становить 93.8 децибел , а рівень звукового тиску становить 80.8 дб. Діаметр сопла складає 0.8 мм.

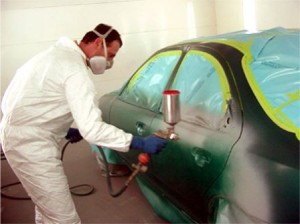

Правила роботи з краскопультом

На самому початку потрібно трохи наповнити краскопульт складом для фарбування . Далі видаляється фільтр з ємності і робиться від семи до десяти подвійних проходів штока для того , щоб заповнити апарат повітрям. Якщо склад з розпилювача виходить дрібнопорізаної струменем , значить , пристрій фарбопульта працює нормально.

Щоб не було розбризкування складу , потрібно шток піднімати плавно. Для більш рівномірного розподілу забарвлення вудку пересувають уздовж пофарбованої поверхні круговим методом , при цьому смуга захоплення повинна становити менше 2 -х діаметрів окрашиваемого факела. Під час роботи не потрібно створювати зайвий тиск на балон. При зниженні оного потрібно забарвлення призупиняти , щоб не допустити товстого шару покриття .

По завершенні робіт всі залишки складу зливаються в окрему ємність , краскопульт , вудка , фільтр і рукав очищають від залишків , а потім все це промивається водою. Для більш ефективного очищення фарбопульта застосовують метод ручного миття . Для цього існують спеціальні кисті з подачею води. Після того , як збірна ємність буде наповнена , виробляють процес згортання фарби , при цьому вона осідає на фільтр , а вже очищену воду вдруге можна використовувати для промивки.

Кілька правил для безперебійного процесу роботи фарбопульта

• При використанні старої фарби її проціджують , щоб визначити в'язкість , при необхідності розбавляють до необхідної густоти

• Потрібно використовувати вірну дозу фарбувальної суміші

• Необхідно перед використанням перевіряти знос дюзи і клапана

• Якщо в процесі роботи застосовується латексна фарба , то при вмісті в суміші акрилу вище 20 % , потрібно використовувати змазує добавку

• Пристрій електричного фарбопульта вимагає частого чищення , тому залишки фарби повинні бути видалені повністю , інакше може заклинити поршень пристрою. Результатом цього стане згоряння електричний двигун.

Найголовніше , що потрібно запам'ятати при роботі з електричним фарборозпилювачем : тільки хороший догляд і правильна експлуатація збільшить тривалість експлуатації даного агрегату. Ні за яких умов не можна занурювати його електричні елементи в воду , через небезпеку виникнення короткого замикання.Соблюдение мер предосторожности во время работы с электрическим краскопультом Для повышения безопасности во время работы с электрическим краскопультом, рабочему запрещено:

• Використовувати краскопульт з нещільними сполуками рукавів з штуцером, вудкою підстави

• Застосовувати вапняні склади без наявності спеціальних фарбувальних очок, респіратора

• Експлуатувати краскопульт при наявності вм'ятин, різного роду опуклостей в основних деталях пристрою

• Працювати на протязі

Технічне обслуговування фарбопульта

Для більш тривалої працездатності апарата необхідно постійне технічне обслуговування для своєчасного виявлення несправностей. Це можуть бути , як щозмінні обстеження , так і періодичні . Щозмінне обслуговування - це щоденна промивка апарату , а періодичне обслуговування проводиться раз на 6 місяців для виявлення несправностей.

Даний тип обслуговування включає в себе наступні види робіт:

• Роботи з щозмінному проведенню обслуговування

• Візуальне визначення технічного стану фарбопульта

• Визначення і усунення будь-яких несправностей , які були знайдені при огляді устаткування

• Перевірка прокладок і заміна непридатних для подальшого використання

• Перевірка якості роботи пристрою

Перед фарбуванням робочу поверхню ретельно очищають від бруду та жиру. Її потрібно трохи відшліфувати за допомогою абразивного матеріалу. Всі вм'ятини , тріщини , подряпини загрунтовують . Кожен наступний шар фарби наноситься тільки після повного висихання першого .

Незалежно від виду та моделі фарбопульта , дані апарати можна перевозити за допомогою будь-якого виду транспорту в спеціально призначених для цього контейнерах. Це необхідно для того , щоб уникнути будь-яких пошкоджень апарату . Пристрій електричного фарбопульта увазі , що під час перевезення апарат не повинен піддаватися зайвому впливу вологи. Те ж саме стосується приміщення , в якому планується зберігати апарат .
