21. Методология проектирования бизнес-процессов aris, ее основная концепция и преимущества комплексного подхода.
Одной из современных методологий описания процессов является методология ARIS(ArchitectureofIntegratedInformationSystems – Архитектура Интегрированных Информационных систем).
Методология была разработана немецкой компанией IDSScheerAG.
В настоящее время на рынке инструментальных средств моделирования бизнес-процессов представлено одноименное Программное ОбеспечениеARIS, включающее такие модули, как: ARISEasyDesign, ARISToolset, ARISServer и др.
Методология ARIS включает в себя несколько различных нотаций для описания деятельности организации с различных точек зрения. Основная концепция ARIS по описанию организации показана на следующем рисунке 9.1.
Изображение на рисунке 9.1 часто называют «домиком ARIS». Подход методологии ARIS к описанию процессов основывается на рассмотрении деятельности организации с четырех точек зрения:
взгляд на организационную структуру,
взгляд на данные (потоки и структура),
взгляд на функции (функциональные иерархии),
взгляд на контроль и управление (сводные модели бизнес-процессов).

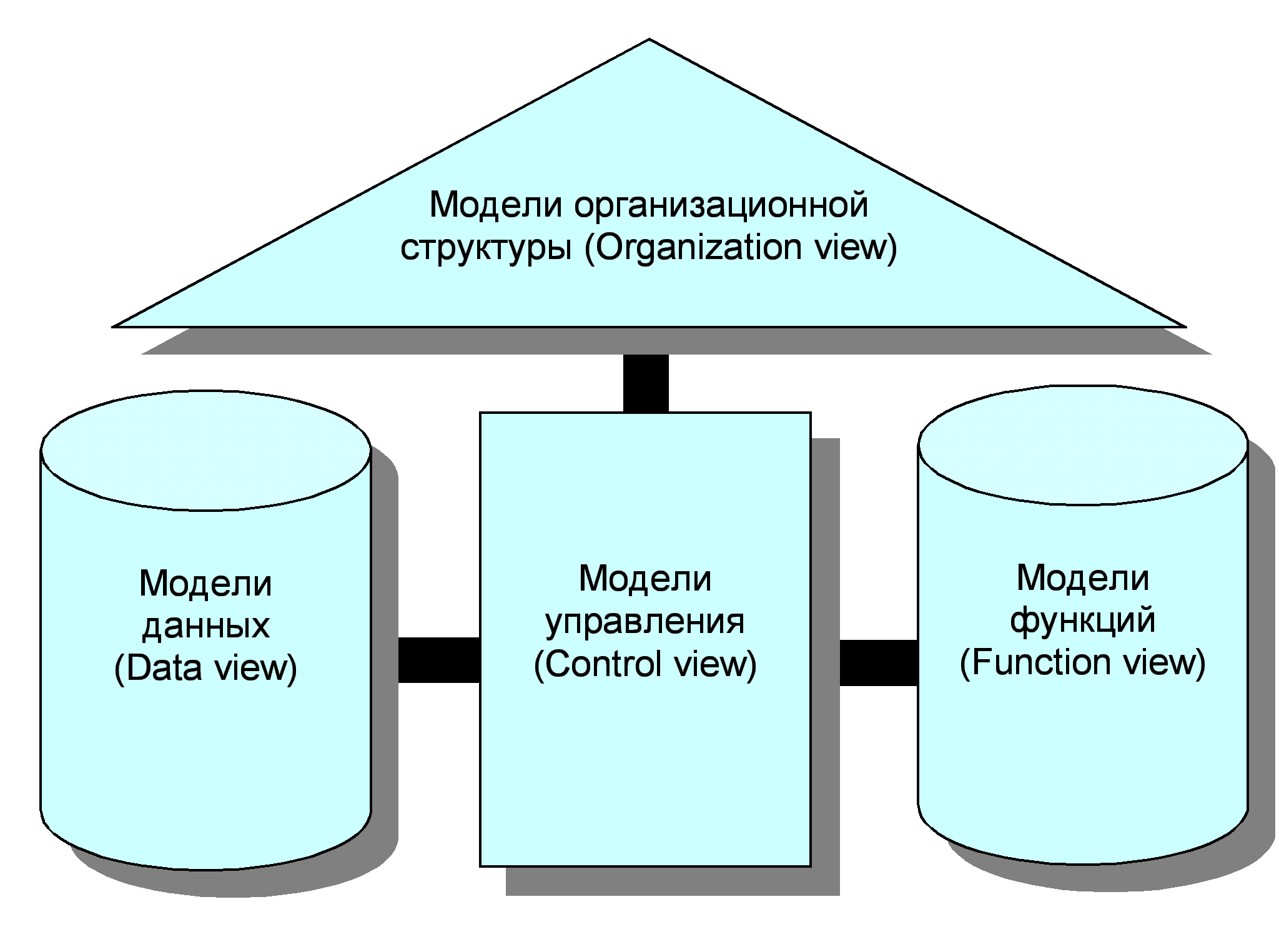

Рис. 9.1 «Домик ARIS»
Методология ARIS включает в себя большое количество различных нотаций, допускающих гибкое создание различных моделей организации. К числу наиболее значимых и практически используемых нотаций ARIS относятся:
Нотация Value-addedchaindiagram (диаграмма цепочки процесса, добавляющего стоимость);
Нотации extendedEvent-drivenProcessChain – eEPC (расширенная нотация цепочки процесса, управляемого событиями) и PCD (диаграмма цепочки процесса);
Нотация Organizationalchart (организационная диаграмма);
Нотация Functiontree (дерево функций);
Нотация Producttree (дерево продуктов).
Сила методологии ARIS (с формальной точки зрения) заключается в ее комплексности, которая проявляется во взаимосвязи моделей, построенных в различных нотациях. В методологию были интегрированы существующие стандарты и спецификации описания процессов и данных, например: IDEF3, ERD, DFD, UML и т.д.. Методология ARIS позволяет описывать деятельность организации с разных точек зрения, при этом полученные модели будут в определенной степени связаны между собой. Следует, однако, подчеркнуть, что основные преимущества такого комплексного подхода:
А) для своей реализации требуют наличия инструментальной среды ARISToolset, которая является дорогостоящей и достаточно сложной в использовании;
Б) трудно реализуемы на практике, так как влекут большой расход ресурсов (человеческих, материальных и финансовых) в течение длительного времени.
По сути, данная нотация действительно является расширением методологии IDEF3
В последние годы активно развивается спецификация UML (UnifiedModelingLanguage). Методология UMLпредназначена для описания функционирования сложных программных продуктов, основанных на объектно-ориентированных языках программирования.
В целом UML не предназначена для описания бизнес-процессов организации.
