Обжимной соединитель для гибких нкт

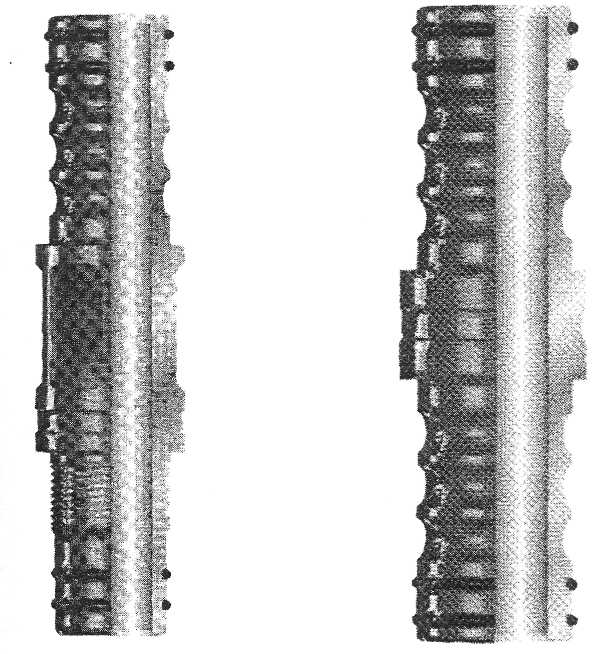

Обжимной соединитель для гибких НКТ (рис. 5.4) представляет собой встроенный соединитель, используемый для уплотнения и соеди­нения двух отрезков гибкой НКТ или для создания переходного соеди­нения от гибкой НКТ к забойной компоновке инструмента.

Соединитель изготавливается под определенную толщину стенки; отличается простотой и быстротой установки. В конструкции использу­ется эффект 360° механической деформации гибкой НКТ в канавках

50

корпуса соединителя для создания надежного соединения. Двойные внутренние уплотнения действуют в качестве мембран, рассчитанных на низкое или умеренное давление (табл. 5.5).

Резьба х обжимная часть Обжимная часть х обжимная часть

Рис. 5.4 Назначение

Соединение двух гибких НКТ с различной толщиной стенки. Соединение гибкой НКТ с инструментами в забойной компоновке. Все стандартные колтюбинговые операции.

Функциональные особенности, преимущества

• Соединение с гибкой НКТ заподлицо позволяет соединителю проходить через инжекторные линии и гидравлические сальники.

• Крутящий момент, передаваемый через соединитель, позволяет спускать вращающийся инструмент в забойную компоновку.

• Прочная конструкция позволяет использовать обжимной соедини­ тель многократно, что обеспечивает высокую производительность.

51

Таблица 5.5 Продолжение табл. 5.5

Инструмент «Быстрое соединение»

Инструмент Quick Connect обеспечивает быстрое соединение длин­ных буровых комплектов, которые могут превышать длину имеющегося на объекте смазочного устройства. Самоустанавливающая функция инстру­мента Quick Connect упрощает посадку элементов забойной компоновки для обеспечения надлежащей установки (табл. 5.6).

Инструмент Quick Connect оснащен блокировочным устройст­вом, которое позволяет передавать крутящий момент либо в левосто­роннем, либо в правостороннем направлении. Он изготовлен из мате­риала с высокой прочностью на разрыв и оснащен специальным гер­метичным уплотнением для использования при высоком давлении и температуре (НРНТ).

52

Инструменты Quick Connect изготавливаются из материалов, рас­считанных на использование в сероводородной и других агрессивных средах и имеют полный диапазон размеров со стандартными соедине­ниями.

Назначение

Использование длинных забойных компоновок. Использование двигателей и вращение рабочих колонн.

Функциональные особенности, преимущества

• Компактность конструкции обеспечивает быстроту монтажа и отвинчивания длинных буровых комплектов без помощи закручиваю­ щих блоков, что позволяет экономить время и средства.

• Самоустанавливающая функция упрощает посадку элементов забойной компоновки.

• Способность выдерживать высокое давление и температуру и высокая прочность на разрыв и кручение позволяют использовать уст­ ройство при работе в тяжелом режиме.

• Система двойной фиксации защищает комплект от разъединения и/или развинчивания во время внутрискважинных операций.

53

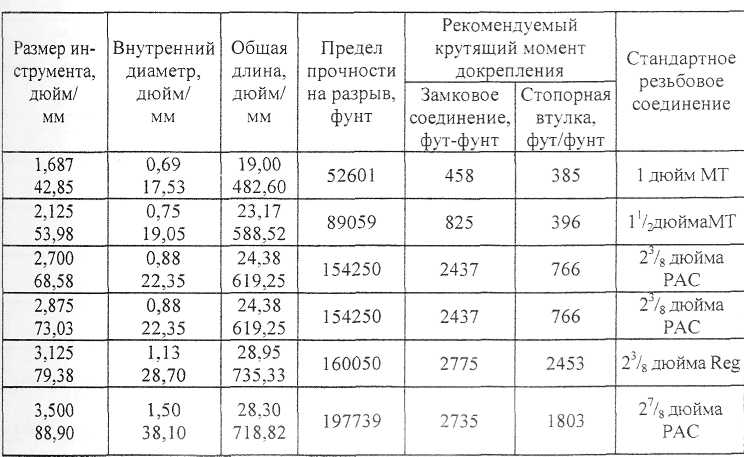

Таблица 5.6 Инструмент «Быстрое соединение»
