5. Подземное оборудование

Компоновка низа бурильной колонны СНБ89

Эта компоновка включает: систему управляемого бурения СНБ89 и внутрискважинный инструмент.

Система управляемого бурения предназначена для бурения гори­зонтальных, наклонно направленных и вертикальных скважин в составе колтюбингового комплекса. Она обеспечивает проводку скважин по заданной траектории и контроль внутрискважинных параметров и оп­тимизацию бурения.

Преимущества этой системы:

• безопасность и небольшая стоимость бурения;

• бурение при депрессии с применением промывочных жидко­ стей, насыщенных азотом;

• постоянное вращение в плоскости искривления забойного дви­ гателя в любую сторону;

• возможность бурения прямолинейных участков без замены забой­ ного двигателя, что разрешает значительно увеличить скорость проходки, уменьшить число спусков-подъемов гибкой трубы, а следовательно, уменьшить стоимость работ и увеличить сроки работы гибких труб;

• надежная и высокоскоростная кабельная связь;

• широкий диапазон контролируемых параметров;

• непрерывные измерения в процессе работы;

• небольшая длина разрешает упростить процесс сборки СНБ89 на скважине;

- высокая интенсивность набора кривизны траектории скважины. Система телеметрии обеспечивает измерение параметров: азимут;

зенитный угол; угол установки отклонителя; естественную гамма-активность породы; нагрузку на долото; крутящий момент на долоте; дав­ление в колтюбинговой трубе; давление в затрубном пространстве (забой­ное давление); уровень вибрации компоновки; температуру на забое.

Связь осуществляется по высокоскоростному кабельному каналу и обеспечивает получение данных в реальном времени.

В эту систему входят также клапан циркуляционный и ориентир. Клапан циркуляционный служит для изменения направления движения бурового раствора. В закрытом положении клапана буровой раствор подается на забойный двигатель; в открытом - переходит в затрубное пространство, когда появляется опасность прихвата при остановленном забойном двигателе. Конструкция клапана обеспечивает многократное срабатывание механизма.

Ориентатор предназначен для придания направления бурения или постоянного вращения забойного двигателя в целях обеспечения пря-

38

молинейного направления движения. Питание и управление ориентато-ра осуществляется с поверхности по кабелю, пропущенному внутри колтюбинговой трубы. Точность ориентирования и возможность посто­янного вращения обеспечивают проводку скважины по оптимально сглаженной траектории, которая уменьшает расходы и разрешает удли­нить интервал вскрытия продуктивного пласта.

Внутрискважинный инструмент

Внутрискважинный инструмент включает:

• колтюбинговые коннекторы (соединители) и моторные узлы;

• предупредительные клапаны;

• освобождающие соединения;

• циркуляционные (распределительные) клапаны;

• колтюбинговые ясы и усилители;

• соединения и прямые штанги;

• центраторы;

• спускоподъемные инструменты;

• промывочные инструменты; -ловильные инструменты.

Ниже описано назначения отдельных узлов внутрискважинного инструмента.

Колтюбинговые коннекторы (соединители) выполняют роль соеди­нения колтюбинговой трубы с инструментальной колонной путем резьбо­вого соединения. В ее состав входят гофрировочный инструмент, внешний клиновой инструмент фирмы «Slimconnect» и «Torconnect» и др.

Предупредительные клапаны включают такие типы:

• обратный клапан используется при операциях, когда гидроста­ тическое давление в колтюбинговой трубе должно быть выше давления в затрубном пространстве. Выпускаются клапана размеров: 42,85; 44,45; 54 и 60,3 мм на рабочие давления 3450-6895 кПа;

• запорный клапан, активированный шаром, используется для предупреждения обратного потока жидкости в колтюбинговой трубе в случае разрушения или повреждения оборудования на поверхности. Его выпускают следующих диаметров: 44,45; 54 и 80 мм;

• двойной нулевой клапан (противовыбросовая задвижка) исполь­ зуется в сочетании с противовращательным самовыравнивающимся со­ единением для безопасного спуска скважинных узлов на колтюбинго­ вой трубе;

• двухстворчатый запорный клапан предупреждает обратный по­ ток в случае поломки или повреждения колтюбинговой трубы или на­ земного оборудования;

39

• двухстворчатый запорный клапан с обходом для кабеля преду­ преждает обратный поток в колтюбинговой трубе в случае поврежде­ ний или колтюбинговой трубы, или наземного оборудования;

• двухстворчатый запорный клапан с запорной муфтой (активиру­ ется шаром) предупреждает обратный поток в колтюбинговой трубе в случае поломки или повреждения колтюбинговой трубы или наземного оборудования.

Освобождающиеся соединения включают:

• гидравлический разъединитель для тяжелых условий позволяет инструментальной колонне осуществлять разъединение в определенной точке путем спуска шара через колтюбинговую трубу. Выпускаются разъединители диаметров: 42,85; 44,45; 54; 57,15 и 60,3; 73; 80 мм;

• соединения, освобождающиеся избыточным давлением, приво­ дятся в действие срезным штифтом. Выпускаются соединители диамет­ ров: 42,85; 44,45; 54; 57,15; 60,3; 73 мм;

• срезное освобождающееся соединение обеспечивает разрыв кол­ тюбинговой рабочей трубы путем определенного усилия растяжения. Вы­ пускаются соединения диаметров: 42,85; 44,45; 54; 57,15; 60,3; 73; 80 мм.

Циркуляционные (распределительные) клапаны выпускаются и поставляются следующих типов:

• циркуляционный клапан, активизированный шаром, обеспечи­ вает циркуляцию под колтюбинговой рабочей инструментальной ко­ лонной. Количество и тип срезных штифтов регулируются на поверх­ ности. Давление, действующее на шар, срезает штифты, перемещает патрубок вниз, осуществляя циркуляцию через боковые отверстия. Вы­ пускаются клапана диаметров: 42,85; 44,45; 54; 57,15 и 60,3 мм;

• циркуляционный переводник, с разрывным диском (клапан дав­ ления) устанавливается в колтюбинговую колонну под инструментом, который нуждается в использовании спускного шара. Как только цир­ куляция прекращается через препятствие в стволе, установленное дав­ ление разорвет диск в переходнике, и циркуляция восстанавливается. Выпускаются переводники диаметров: 42,85; 44,45; 54; 60,3; 73; мм;

• запорный клапан для цементировочных работ предназначен для удержания столба жидкости к моменту нарастания давления, дейст­ вующего на колонну, находящуюся над ним. Как только давление воз­ растет, клапан приоткрывается, и столб жидкости проходит через кла­ пан. При снижении давления клапан закрывается;

• согласующий клапан функционирует в качестве перепускного клапана при падении внутреннего давления трубы. Его выпускают сле­ дующих диаметров: 42,85; 44,45; 54; 57,15 мм;

• циркуляционный клапан с двумя способами активации (шаром и избыточным давлением) обеспечивает рециркуляцию инструмен­ тальной колонны. Его выпускают следующих диаметров: 42,85; 44,45; 54; 57,15; 60,3 мм.

40

Колтюбинговые ясы и усилители выпускаются таких типов:

• гидравлический яс с верхним ударным действием обеспечивает многоразовое управляющее ударное воздействие вверх. Его выпускают следующих диаметров: 44,45; 45,9; 54; 57; 15: 73: 80 мм;

• гидравлический яс двойного действия обеспечивает в случае не­ обходимости проведения многоразовых управляемых ударов вверх и вниз при выполнении колтюбинговых операций. Выпускаются яссы диаметров: 44,45; 45,9; 54; 73; 80 мм;

• усилитель, активизированный при движении вниз, обеспечи­ вает равномерное тяговое усилие и ускорение для колтюбинговой трубы при движении вниз. Усилитель предназначен для более эф­ фективного функционирования гидравлического яса, особенно в скважинах с отдаленным доступом, где возможность толкания кол­ тюбинговой трубы ограничена. Используется в сочетании с ясом, работающим при движении вниз. Выпускаются усилители диамет­ ров: 44,45; 54: 57,15; 80 мм;

• усилитель верхнего действия используется в сочетании с ясом верхнего ударного действия. Выпускаются усилители диаметров: 44,45; 54; 57,15; 80 мм;

• усилитель двойного действия предназначен обеспечивать необ­ ходимое равномерное тяговое и толкающее усилия и ускорение гидрав­ лического яса двойного действия, особенно в неглубоких скважинах, в которых есть ограничения по растяжению колтюбинговой трубы. Ис­ пользуется и в глубоких скважинах, имеющих ограничение по толкаю­ щему усилию для колтюбинговой трубы. Используется в сочетании с гидравлическим ясом двойного действия. Выпускаются усилители диа­ метров: 44,45; 54; 57,15; 80 мм;

• ударный буровой яс фирмы «Roto-Hammer» обеспечивает удар­ ное действие высокой частоты при циркуляции через него жидкости.

Соединители и прямые штанги. В этот комплект входят:

• соединители с комбинацией противовращательного самовырав­ нивающегося соединения с высоким крутящим моментом. Используют­ ся в качестве компоновок вращения инструментов для резьбового со­ единения. Особенно они эффективны при работе в составе с длинной инструментальной колонной. Выпускаются соединители диаметров: 42,85; 44,45; 54; 57,15; 60,3; 73; 80; 114 мм;

• шарнирный буровой отклонитель используется в случае суже­ ний ствола или когда он сильно искривлен. Если его размещают между ясами и управляющим инструментом, то это обеспечивает дополни­ тельную гибкость инструментальной колонны. Выпускаются отклони- тели диаметров: 42,85; 44,45; 54; 60,3; 80 мм;

41

• шарнирное соединение (вертлюг) является стандартным компо­ нентом инструментальной колонны и при ее использовании разрешает осуществлять полное вращение КНБК, расположенного ниже шарнира. Выпускаются вертлюги диаметров: 54; 57,15; 80 мм;

• прямая штанга служит для удлинения инструментальной колонны. Выпускаются штанги диаметров: 42,85; 44,45; 54; 57,15; 60,3; 80 мм;

• шарнирное соединение, если его устанавливают между ясом и руководящим инструментом, обеспечивает дополнительную гибкость инструментальной колонны. Выпускаются соединения диаметров: 42,85; 44,45; 54; 57,15; 60,3; 80 мм.

Центраторы:

• рессорный центратор, активизированный потоком жидкости. Выпускаются центраторы диаметров: 42,85; 54; 57,15; 68,8; 80 мм;

• гофрированный центратор имеет внутренний проходной ка­ нал для прохождения шаров. Он спроектирован так, чтобы быть ча­ стью колтюбинговой рабочей колонны для ее центрирования, облег­ чения позиционирования инструментов в ходе ловильных операций или служит для обеспечения общей стабильности трубы. Выпуска­ ются центраторы диаметров: 25,4; 57,15; 66,68; 70; 76; 88,9; 101,6; 108; 114 мм;

• внешний центратор обеспечивает быструю и эффективную уста­ новку центратора к инструментальной колонне.

Спуско-подьемные инструменты. К ним относятся:

• спуско-подъемный инструмент типа GS, активизированный по­ током жидкости. Используется для спуска и подъема скважинных инст­ рументов с помощью традиционных внутренних ловильных шеек. Их диаметры: 45,9; 57,15; 69,79,92; 114; 162 мм;

• переводник инструмента для установки газлифтных клапанов, активизированных потоком жидкости.

Специальные инструменты:

• переводник с конечным креплением каротажного кабеля. Обес­ печивает крепление кабеля и предупреждает попадание жидкости в ка­ ротажный кабель в ходе выполнения колтюбинговых работ. Разрешает оператору использовать трубу для каротажа без необходимости исполь­ зования двух типов трубы (с кабелем и без него). Выпускаются пере­ водники диаметров: 54; 57,15; 73 мм;

• защитный рукав ниппелей (патрубков) колтюбинговой трубы. Используется для защиты внутренних каналов ниппелей при поднима­ нии предупредительного клапана;

42

• ориентатор с высоким крутящим моментом «Strong Arm» пере­ дает больший крутящий момент, чем любой из существующих инстру­ ментов подобного типа;

• якорь, предназначен для обеспечения фиксированной точки за­ крепления в середине трубы с целью оказывать содействие производи­ тельности других колтюбинговых инструментов;

• многозарядная система перфорирования труб, спускаемая с по­ мощью колтюбинговой трубы. Служит для образования разных отвер­ стий в НКТ за один спуск колтюбинговой трубы.

Промывочные инструменты. К ним относятся:

• индексирующий гидромониторный инструмент, который обес­ печивает вращение промывочных отверстий на 360°. Выпускается диа­ метрами 54; 60,3; 80 мм;

• гидромониторные насадки с одним отверстием, с несколь­ кими отверстиями, направленными прямо, вверх или вниз движения трубы. Выпускаются насадки диаметрами корпуса 42,85; 54; 60.3; 80 мм;

- промывочная насадки с несколькими соплами с невраща- ющимся корпусом. Выпускаются насадки диаметрами: 44,45; 54; 60,3; 63,5; 73; 80 мм;

• вращающийся промывочной инструмент. Выполняет операции очистки внутренней поверхности трубы во время циркуляции жидко­ сти. Насадки вращаются вместе с корпусом на 360°. Выпускается диа­ метрами 42,85; 44,45; 54, 60,3; 80 мм;

• гидромониторный узел для скважин малого диаметра. Выпуска­ ется диаметром трубы 31,75; 38,1 мм.

Ловилъный инструмент. К нему относят:

• ловильный овершот используется для захвата оборванного в тру­ бе кабеля;

• ловильные клещи спускаются в скважину в сложенном состоя­ нии и раскрываются под действием потока промывочной жидкости под давлением;

• высвобождаемый ловильный инструмент «Бульдог» использует­ ся для подъема цилиндрических предметов из ствола скважины. Вы­ пускаются инструменты диаметров: 50,8; 63,5; 76,2; 88,9;

• колтюбинговый овершот используется для захвата и подъема цилиндрических объектов из ствола скважины. В случае, когда под­ нять объект невозможно, овершот высвобождается путем вбрасыва­ ния в середину труб шара или под действием потока промывочной жидкости. Выпускаются овершоты диаметров: 50,8: 63,5: 76,2: 88,9; 101,6 мм;

43

- желонка гидростатическая предназначена для черпания песка и разных смесей из горизонтальных стволов скважин. Выпускаются же-

лонки диаметров: 73; 88,9 мм:

- свинцовая печать служит средством для получения отпечатков посторонних объектов в колонне труб.

Ниже приводятся некоторые типы вспомо­гательных устройств различных зарубежных фирм (Wetherford и др.), часто используемые в котлюбинговых технологиях.

Соединитель с внешними и внутренними типами соединения

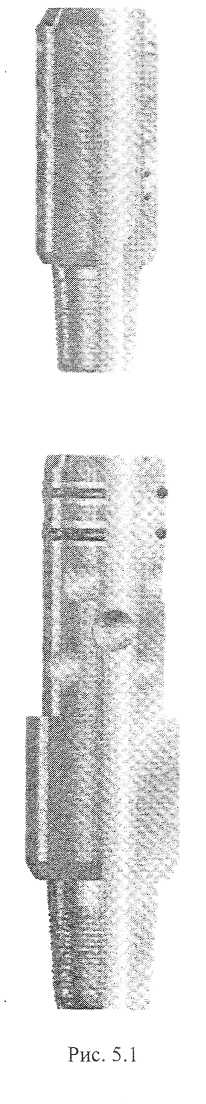

Соединители с выемками (внутренними и внешними) (рис. 5.1) используются для присое­динения гибкой НКТ к забойной компоновке. Со­единители с выемками устанавливаются с помо­щью специальных инструментов для выдавлива­ния выемок, которые подготавливают гибкую НКТ для совмещения с определенным рисунком выемок на корпусе соединителя. После установки выемки позволяют соединению между гибкой НКТ и соединителем с выемками выдерживать высокие растягивающие нагрузки, высокий кру­тящий момент и давление.

В конструкции с внешними выемками ис­пользуются специальные винты без головки со шлицами, которые ввинчиваются через корпус соединителя в гибкую НКТ с предварительно вы­давленными выемками. Также имеется специаль­ный вариант соединителя с внешними выемками с 24 винтами для чрезвычайно высоких растяги­вающих нагрузок.

В конструкции с внутренними выемками гиб­кая НКТ используется в качестве фиксирующего механизма, вставляемого в выемки в корпусе со­единителя. Компания Weatherford предоставляет как механические, так и гидравлические инстру­менты для выдавливания выемок для соединителя с внутренними выемками (табл. 5.1).

44

Назначение

Соединение гибкой НКТ с забойной компоновкой.

Применение в условиях повышенной вибрации и ударной нагрузки.

Функциональные особенности, преимущества

.Прочный соединитель с блокировкой против кручения предот­вращает вращение на гибкой НКТ при использовании забойных компо­новок, которые создают крутящий момент, например, забойных двига­телей.

Большой внутренний диаметр конструкции с внешними выемками обеспечивает максимальный расход и мощность падающего шара в бу­ровых комплектах с шаровым механизмом.

Конструкция с внутренними выемками имеет небольшой наруж­ный диаметр специально для того, чтобы создать максимально удобный зазор, что обеспечивает универсальность изделия.

Короткая длина и компактность конструкции позволяют легко устанавливать соединитель и уменьшить общую длину забойной компоновки.

Таблица 5.1 Технические характеристики внешнего соединителя

Размер гибкой НКТ		Наружный диаметр инструмента		Внутренний диаметр инструмента		Длина докрепления		Суммарный предел прочности на разрыв
дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	фунт	кг
1-1/4	31,75	1-3/4	44,50	1.110	28.20	4,89	124.20	51500	23344
1-1/2	38,10	2	50.80	1.275	32.40	4,83	122,70	51500	23344
1-3/4	44,50	2-1/4	57,20	1,520	38.60	4.80	121,90	51500	23344
2	50,80	2-7/8	73,00	1,780	45,20	5,42	137.70	51500	23344
2-3/8	60,30	3-1/8	79,40 | 2,125		54.00	4.86	123.40	51500	23344
2-7/8	73,00	3-1/2	88,90 | 2,500		63.50	5.39	136.90	51500	23344

Технические характеристики внутреннего соединителя

Размер гибкой НКТ		Толщина стенки		Наружный диаметр инструмента		Внутренний диаметр инструмента		Длина докрепления		Суммарный предел прочности на разрыв
дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	фунт	кг
1-1/2	38,10	0,109	2.76	1-1/2	38,100	0,750	19,05	1.54	39,10	50000	22671
		0,175	4,44	1-1/2	38.100	0,625	16,00	1.92	48.80	50000	22671
1-3/4	44,50	0,109	2.76	1-3/4	44,500	0.750	19,05	1.88	47.80	50000	22671
		0,190	4,82	1-3/4	44.500	0.875	22,22	2.00	50,80	50000	22671
2	50,80	0,156	3,96	2	50,800	1,000	25.40	1.96	46.80	50000	22671
		0,175	4,44	2	50,800	1.000	25,40	1,96	46.80	50000	22671
2-3/8	60,30	0,156	3.96	2-3/8	60,303	1.000	25,40	3.00	76.20	50000	22671
2-7/8	73.00	0.190	4.82	2-7/8	73.000	1,375	35.00	3,15	80.00	50000	22671

Внешний соединитель с моментом проскальзывания

Внешний соединитель с моментом проскальзывания предназначен для гибких НКТ в тех случаях, когда требуются высокопрочные герме­тичные соединения. Внешний соединитель с моментом проскальзыва­ния состоит из небольшого количества деталей, что упрощает процесс его установки на гибкую НКТ.

Патентованная скользящая конструкция внешнего соединителя обеспечивает надежность в случае применения при высоких растяги­вающих и скручивающих нагрузках. Функция блокировки против кру­чения особенно полезна при бурении и фрезеровании.

Внешний соединитель с моментом проскальзывания поставляется в стандартном, малогабаритном и высоконапорном и высокотемпера­турном вариантах (НРНТ). Малогабаритный вариант используется в случаях, когда необходим соединитель с малым наружным диаметром для прохождения через сужения (табл. 5.2).

Таблица 5.2 Внешний соединитель с моментом проскальзывания

Размер гибкой НКТ		Тип соедине­ния	Наружный диаметр инструмента		Внутренний диаметр инструмента		Максималь­ный крутящий момент		Максимааьная растягивающая нагрузка		Длина докреп-ления
дюйм	мм		дюйм	мм	дюйм	мм	фут-фунт	Нм	фунт	кг	дюйм	мм
1-1/4	31.80	Малога­баритный	1-11/16	42,8	3-4	19	950	1290	38000	17200	5,5	140
1-1/4	31,80	Стандарт­ный	2-1/8	54,0	1	25,4	1200	1630	45000	20400	6,4	163
1-1/2	38.10	Малога­баритный	2	50,8	1	25.4	1350	1830	44000	20000	5,7	145
1-1/2	38,10	Стандарт­ный	2-1/8	54,0	1	25,4	2000	2700	60000	27200	6,4	163
1-3/4	44,45	Малога­баритный	2-1/4	57,2	1	25,4	1890	2560	48000	21800	6,0	152
1-3/4	44,45	Стандарт­ный	2-3/8	60,3	1	25,4	2800	3800	78000	35400	6,5	165
2	50,80	Мапога-баритный	2-1/2	63,5	1	25,4	1750	2370	38000	17200	6,4	163
2	50,80	Стандарт­ный	2-7/8	73,0	1-3/8	35,0	3800	550	88000	39900	7,8	198
2-3/8	60,30	Малога­баритный	2-7/8	73,0	1-3/8	35,0	1800	2440	38000	17200	6,3	160
2-3/8	60,30	Стандарт­ный	3-1/8	79,4	1-3/8	35,0	5600	7600	'98000	44450	7.8	198
2-7/8	73.00	Малога­баритный	3-5/8	92,1	1-1/2	38,1	7000	9500	96000	43500	9,4	239
2-7/8	73,00	Стандарт­ный	4-3/4	120,7	2-9/16	65,0	8400	11400	130000	59000	10,1	257

46

В конструкции высоконапорного и высокотемпературного вари­анта имеются специальные уплотнения для обеспечения целостности герметизации в условиях высокой температуры.

Назначение

Ловильные работы, фрезерование и бурение. Функциональные особенности, преимущества

• Патентованная конструкция обеспечивает фиксацию против кручения без использования зажимных винтов.

• Компактность конструкции обеспечивает простоту монтажа и демонтажа с гибкой НКТ и повышает производительность.

• Небольшое количество деталей уппошает и снижает себестои-

мость процесса технического обслуживания со­единителя.

• Малогабаритный вариант может исполь­ зоваться в случаях, когда требуется соединитель с небольшим наружным диаметром.

• Высокая прочность на разрыв, скручива­ ние и сжатие делает внешний соединитель с мо­ ментом проскальзывания идеальным вариантом для условий с повышенным давлением и темпе­ ратурой, когда температура превышает 300°F (149°С) и используются высокомоментные дви­ гатели.

Все технические характеристики приводят­ся для инструмента, изготовленного из материала, устойчивого к сероводороду. Показатели прочно­сти на разрыв основаны на результатах испыта­ний толстостенной гибкой НКТ при 80 тыс. фунт/кв. дюйм. Внутренний диаметр зависит от резьбового соединения соединителя.

Внутренний соединитель с моментом проскальзывания

Внутренний соединитель (рис. 5.2) с момен­том проскальзывания предназначен для гибких НКТ в тех случаях, когда требуются высокопроч­ные герметичные соединения с переходом от гиб­кой НКТ на забойную компоновку инструмента.

Оригинальная скользящая конструкция внутреннего соединителя с моментом проскаль-

47

зывания обеспечивает надежность при воздействии высоких растяги­вающих и скручивающих нагрузок, а специальные уплотнения обеспе­чивают высокий коэффициент надежности при высоком давлении и сквозном потоке.

Патентованная скользящая конструкция соединителя обеспечивает надежность в случае применения при высоких растягивающих и скручи­вающих нагрузках. Функция блокировки против кручения особенно по­лезна при бурении и фрезеровании (табл. 5.3).

Таблица 5.3 Внутренний соединитель с моментом проскальзывания

Размер гибкой НКТ. дюйм /мм	Наружный диаметр инструмента, дюйм/мм	Толщина стенки, м/мм	Длина докреп-ления, дюйм/ мм	Внутрен­ний диаметр инст­румента, дюйм/мм	Максималь­ный реко­мендуемый крутящий момент, фут-фунт/Нм	Суммар­ный предел прочности на разрыв, фунт/кг	1 Макси-мачьный размер шара, дюйм/мм
1-1/2 38.10	1-11/16 42,8	0.095 2,410	2-3/4 70	0,63 16,0	300 407	42000 19000	9/16 14.3
1-3/4 44.45	2-1/8 54;0	0,125 3,175	2-3/4 70	0,80 20,3	600 814	60000 27200	3/4 19,0
2 50.80	2-1/8 54,0	0,109 2,770	2-15/16 75	1,00 25,4	700 950	69000 31300	15/16 23,8
2-3/8 60,30	2-1/2 63,5	0,125 3,175	3 76	1,25 31,8	1200 1630	94500 43000	1-3/16 30,2

Назначение

Ловильные работы, фрезерование и бурение. Функциональные особенности, преимущества

• Компактность конструкции обеспечивает простоту монтажа и демонтажа с гибкой НКТ.

• Патентованная конструкция обеспечивает фиксацию против кручения без использования зажимных винтов.

• Небольшое количество деталей упрощает процесс технического обслуживания соединителя, обеспечивая экономию времени и средств.

• Высокая прочность на разрыв, скручивание и сжатие; внутрен­ ний соединитель с моментом проскальзывания являются идеальным вариантом для применения в условиях, когда используются высокомо-

■
