Переводник

Наружный диаметр прибора, дюйм/мм	Длина сборки, фут/м	Стандартное резьбовое соединение	Диаметр спускаемого шара, дюйм/мм
1.80 45,72	0,92 0.280	1,000-дюйм. WTS-8	0,500 12.700
2.24 56.90	1,17 0,357	1,250-дюйм, WTS-8	0,500 12.700
2,74 69.60	1.42 0,433	2,375- дюйм. WTS-8	0.625 15.875
3,67 93.22	1,42 0.433	2,875- дюйм, WTS-8	0,625 •15,875
4.50 114,30	1,42 0,433	3,500- дюйм. WTS-8	0,750 19,050

318

15. Ловильные работы

Применение колтюбинговой трубы при ловильных роботах имеет ряд преимуществ по сравнению с традиционными методами ремонта скважин. Приведем примеры некоторых из них:

• работа при сниженном гидростатическом давлении в стволе скважины;

• ускорение спуска инструментов по сравнению с применением традиционных технологий выполнения спуско-подъемных операций;

• более быстрое развертывание и свертывание в сравнении с тра­ диционными установками:

• сокращение расходов труб, потребляемых материалов и трудо­ вых ресурсов;

• значительное сокращение расходов.

Ловильные работы с использованием колтюбинговой установки имеют много общих технологических принципов с аналогичными рабо­тами с применением канатной техники.

Среди преимуществ применения колтюбинговой трубы в сравне­нии с канатными операциями следует отметить:

• возможность циркуляции технологической жидкости в скважине;

• возможность вращения ловильного инструмента с помощью за­ бойного двигателя;

• возможность выполнения работ в наклонных и горизонтальных скважинах.

При проведении ловильных работ сначала тщательно контроли­руют состояние всех элементов компоновки и герметичность соедине­ний. Такие устройства, как гидравлически освобождающиеся овершоты и двигатели, должны быть испытаны с целью получить фактические значения давлений и расходов, при которых они срабатывают. В про­цессе проведения работ необходимо следить за состоянием участков колтюбинговой трубы, которые многократно деформируются при про­хождении направляющей и наматывании на барабан.

Эффект от применения колтюбинговой трубы при выполнении ловильных работ заключается, прежде всего, в развитии большего тяго­вого усилия, чем инструментом, спускаемого с помощью канатной тех­ники. Кроме того, облегчает осуществление ловильных операций воз­можность обеспечения циркуляции рабочей жидкости.

К недостаткам технологии с использованием колтюбинговой тру­бы в сравнении с технологией, реализованной установками капитально­го ремонта скважин, является невозможность вращения колонны, а так­же не всегда достаточно развитые усилия, по сравнению с традицион­ными конструкциями.

319

Оборудование, применяемое при ловильных роботах, изображено на рисунке 15.1.

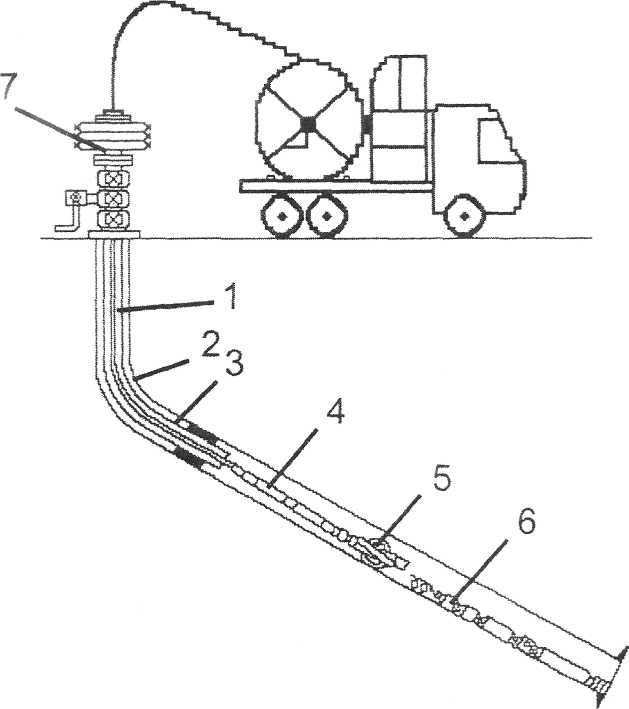

Рис. 15.1. Оборудование, применяемое при ловильных работах: / - колтюбинговая труба; 2 - эксплуатационная колонна; 3 - колонна НКТ; 4 - забойный двигатель; 5 - ловильный инструмент; 6 - предмет, извле­каемый из скважины; 7 - герметизатор колтюбинговой трубы

Разнообразие условий выполнения ловильных работ определяет и соответствующие им компоновки инструментов, спускаемые на колтю­бинговой трубе. В то же время можно говорить и о типичной компо­новке, содержащей в себе следующие инструменты (описание дано сверху вниз): соединитель колтюбинговой трубы с инструментом, об­ратный клапан, гидравлический разъединитель, циркуляционный кла­пан, забойный двигатель или яс, ловильный или породоразрушающий инструмент (овершоты, труболовки, ерши, ловушки, фрезы, расшири­тели, резаки, долота, скребки, оправки), дополнительное оборудование (активизатор яса, утяжелитель, центратор, кривой переводник, якорь).

320

Для проведения ловильных работ чаще всего также нужно допол­нительное оборудование колтюбинговой установки: лубрикатор, трой­ники или крестовины, устьевое основание и т. д.

Использование колтюбинговой трубы требует применения специ­альных инструментов, спроектированных с учетом особенностей рабо­ты с колтюбинговой трубой.

При спуске ловильной колонны на колтюбинговой трубе нужен стандартный набор основных инструментов. Он состоит обычно из со­единительного устройства колтюбинговой трубы, обратного клапана, гидравлического разъединителя и циркуляционного клапана (особенно при работе забойного двигателя).

Соединительное устройство употребляется для обеспечения присоединения к концу колтюбинговой трубы. Соединительные уст­ройства имеют конструкцию со шлипсами, цанговым патроном или вальцовкой. При необходимости передавать крутящий момент приме­няют соединители со шлипсами и новым патроном.

Обратный клапан предназначен для исключения противотока жидкости из скважины в колтюбинговую трубу. По конструкции клапа­ны бывают шариковые и тарельчатые. Особенностью конструкции та­рельчатого обратного клапана является то, что он должен обеспечивать пропуск шаров, приводящих в действие гидравлические устройства, на­пример разъединитель.

Разъединитель обеспечивает отделение спущенного инструмента от колтюбинговой трубы. По принципу привода разъединители для кол­тюбинговой трубы делятся на разъединители со срабатыванием от внешней растягивающей нагрузки и разъединители с приводом от шара.

Циркуляционный клапан предназначен для обеспечения цирку­ляции промывочной жидкости из колонны НКТ в кольцевое простран­ство выше забойного двигателя. Использование этого клапана предот­вращает лишнее изнашивание забойного двигателя при необходимости продолжать нагнетание рабочей жидкости после окончания работ с ним. Привод циркуляционного клапана осуществляется сбрасыванием шара. Вспомогательным средством привода является дисковая диа­фрагма. В случае закупорки забойной компоновки повышенное давле­ние, подаваемое с поверхности, приводит к разрыву диафрагмы и обес­печивает соединение с кольцевым пространством.

Вышеперечисленный инструмент может быть собран в моноблок, называемый надмоторной компоновкой (блоком головки забойного двигателя). Длина комбинированного инструмента значительно меньше в сравнении со стандартной длиной, что разрешает легкое манипулиро­вание и развертывание, а также эффективно уменьшает изгибающие напряжения в ловильной компоновке.

321

Ловильный инструмент, спускаемый на колтюбинговой трубе, имеет конструкцию, схожую с известными, и включает ту же номенкла­туру: фрезеры, крюки, овершоты, захваты и т. п.

Оеершот нужен для захвата извлекаемых предметов за внешнюю поверхность. К этому же классу инструментов относятся спиры, обес­печивающие извлечение при захвате за внутреннюю поверхность. Оба типа инструментов должны иметь гидравлический привод, нужный для освобождения предмета в том случае, если его извлечение на колтю­бинговой трубе невозможно.

Гидравлический яс. Поскольку использование механических ясов при работе с гибкой трубой невозможно, применяют конструкции, ос­нованные только на гидравлическом принципе действия

Активизатор используют вместе с гидравлическим ясом, с его помощью увеличивают усилие, создаваемое при ударе.

Забойный двигатель. Необходимость вращения инструмента при выполнении ловильных работ встречается довольно часто. Поскольку для проведения рассмотренных операций не нужно наличия высокого крутя­щего момента, как, например, при бурении, то становится возможным применять винтовые двигатели уменьшенной длины.

Шарнирные отклонители и кривые переводники обеспечивают возможность извлечения из скважины предметов малых размеров, если они располагаются не на ее оси, независимо от места их расположения на забое.

Гидравлический центратор обеспечивает расположение и само­го себя, и соединенных с ним устройств по оси скважины.

Внутрискважинные ловильные работы в зарубежной практике

Ловильные работы через НКТ (TTF) представляют собой эконо­мичный способ проведения специальных подземных работ и отличают­ся небольшой площадью работ, сокращением времени действия, воз­можностью регулировать давление и выгодным использованием других материально-технических ресурсов. Как правило, понятие «через НКТ» относится к ловильному инструменту и методике ловильных работ, ис­пользуемым в суженных или малогабаритных стволах скважин с при­менением гибкой НКТ, комплекса оборудования для спуско-подъема труб под давлением, установок для капитального ремонта скважин или буровых установок.

Компанией Weatherford был разработан широкий ассортимент надежного ловильного оборудования, предназначенного для проведе­ния специальных работ через НКТ. Наличие такого ассортимента га­рантирует эффективное удаление практически всех засоров в стволе скважины.

322

Работы по резке НКТ

Как правило, химические, газорежущие инструменты и взрывные разбуриватели используются для очистки ствола скважины, условия в котором требуют, чтобы резка или разбуривание гибких НКТ, НКТ или обсадных труб производилось на больших глубинах. Однако такие ре­шения ограничиваются глубиной, температурой, давлением в стволе скважины и соображениями безопасности.

Ассортимент услуг по подъему труб через НКТ, предоставляемых компанией Weatherford вместе с компанией MCR Oil Tools, образует широкую отрасль обслуживания с применением новейших радиальных газовых высокого давления (HP) и малогабаритных резаков (с увели­ченным диапазоном резки).

Радиальные газовые резаки могут резать гибкие НКТ, эксплуата­ционные НКТ, обсадные и бурильные трубы. Эти инструменты можно спустить в скважину с помощью каната, троса для работ в скважине или гибкой НКТ с забойной компоновкой различной комплектации. Рево­люционная технология, используемая в радиальных газовых горелках для прожога специальных сочетаний различных порошковых металлов, создает реакцию прожога трубы, очень похожую на действие ацетиле-нокислородного резака. На всю процедуру резки требуется приблизи­тельно 25 мс.

Благодаря следующим техническим возможностям и функциям радиальный газовый резак хорошо подходит для резки НКТ и обсадных труб. Радиальный газовый резак:

• не является взрывчатым или опасным химическим устройством. Характеризуется как горючее твердое, органическое вещество, NOS (без дополнительного уточнения);

• специальных требований к транспортировке, хранению или ути­ лизации не предъявляется;

• не вызывает обгорания или вздутия трубы;

• режет трубы из всех марок нержавеющей стали, из сплавов HASTELLOY®, LNCONEL® и трубы с пластмассовым покрытием;

• может спускаться через сужения для разрезания труб большего диаметра;

• может резать трубопровод перегретого пара;

• может работать при температуре до 500°F (260°C);

• может резать толстостенные трубы;

• безопасен для использования в радиочувствительных зонах, на­ пример, на морских платформах или буровых судах, без необходимости применения режима радиомолчания.

В трубе, находящейся под радиальным газовым резаком, должны иметься промывочные отверстия для того, чтобы волна сжатия не вы­звала вертикально направленной тяги на инструмент.

323

Ловильные работы с захватом

по внешнему и внутреннему контуру

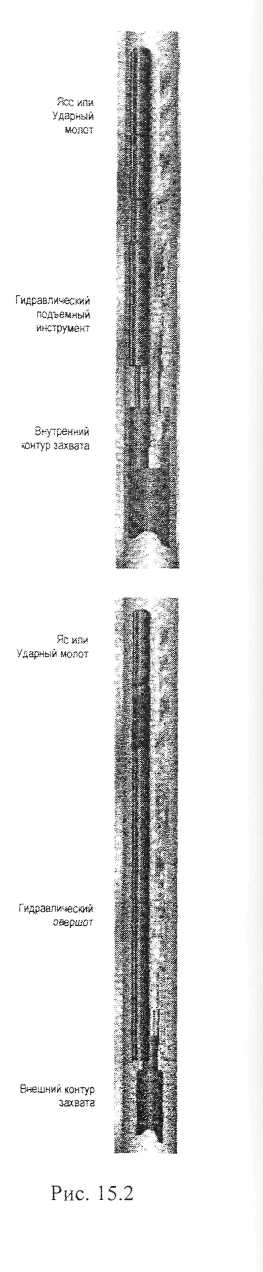

Для обычных ловильных работ, как пра­вило, требуется перемещение или вращение ра­бочей колонны для захвата или освобождения аварийного оборудования различного контура. Гибкая НКТ не может создать вращение, необ­ходимое для обычных инструментов захвата и освобождения, а вращение составной трубы в сильно искривленных стволах скважин может создать серьезные проблемы. Гидравлические инструменты компании Weatherford (рис. 15.2) обеспечивают широкий набор комплектаций забойных компоновок, с помощью которых можно захватывать и освобождать оборудова­ние, определять его местонахождение, продол­жать работы в скважине, разрезать трубы и об­легчить очистку ствола скважины.

Конструкция гидравлических овершо-тов и труболовок и подъемного инструмента Weatherford обеспечивает сквозную циркуля­цию потока при спуске в скважину, что по­зволяет вымывать обломки из соответствую­щей зоны захвата или вокруг нее. После заце­пления аварийного оборудования поток обычно перекрывается или останавливается, и овершот или труболовка опускается на ава­рийное оборудование под действием поса­дочного веса. Защелки замка или основного ловильного инструмента скользят назад по оправке, пока они не встанут на место; сколь­зящие захваты перемещаются по оправке до фиксации упора. Затем оба захвата фиксиру­ются под действием верхней тяги, соответст­вующей плечу защелок и вертикальному раз­резу, или трению в зеве зубцов захвата, во­шедших в стенку трубы по наружному или внутреннему диаметру. Освобождение осу­ществляется путем приложения посадочного усилия к аварийному оборудованию и ис­пользованию насосов. Под действием мощно­го потока в инструменте создается разность давлений, которая освобождает захват и, при непрекращающемся потоке, рабочая колонна поднимается и отсоединяется от аварийного

324

оборудования. Для обеспечения надежного захвата аварийного оборудования действия инструмента можно повторить.

Ловильные работы

с применением гибкой НКТ

Различные факторы могут привести к тому, что колонна гибких НКТ останется в скважине. Большинство обрывов являются следствием непосредственного натяжения, превышающего предел прочности НКТ, или изгиба, вызванного сжатием гибкой НКТ внутри НКТ или обсадной трубы.

Обрыв, вызванный непосредственной на­тяжкой гибкой НКТ, приводит к сужению, или заострению, гибкой НКТ по сравнению с номи­нальным наружным диаметром, образуя умень­шенный наружный диаметр в месте обрыва.

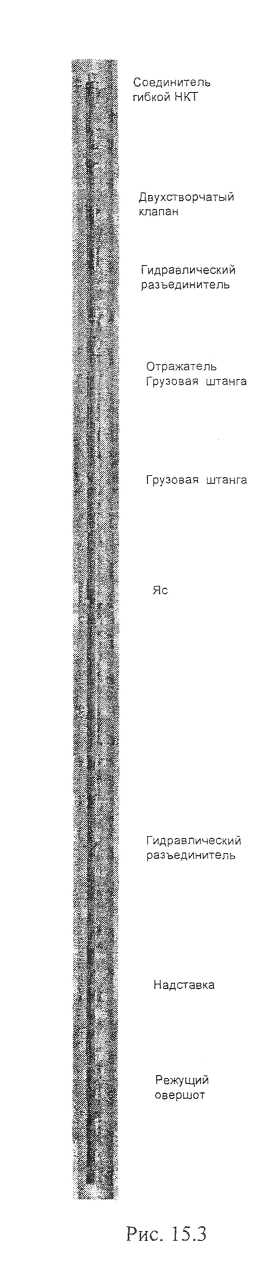

Рис. 15.3 а

325

Обрыв при изгибе может произойти ли­бо при наклоне гибкой трубы (или если она проходит и ложится складками) в НКТ или обсадной трубе или при начале подъема. Обычно называемый поддерживающим крю­ком, такой загиб, или излом, не позволяет ис­пользовать овершот в связи с тем, что разрез не дает захватить «голову» гибкой НКТ с по­мощью овершота (рис. 15.3, 15.3 а).

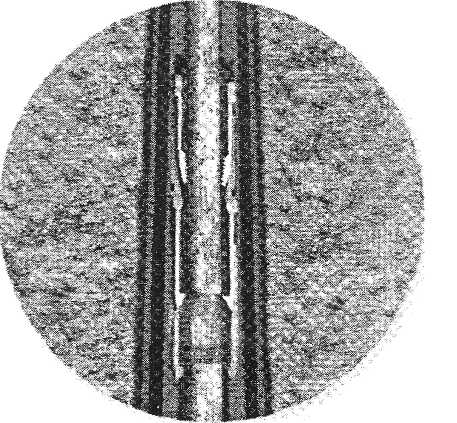

Для того, чтобы захватить гибкую НКТ, овершот устанавливается так, чтобы он мог пройти через суженный участок и попасть на участок с номинальным наружным диаметром. Такая установка позволяет за­хватам надежно войти в НКТ. Для того, чтобы отделить поврежденный участок и вернуть номинальный наружный диаметр для надежного за­хвата НКТ, может потребоваться провести несколько предварительных спусков промывочного/фрезеровочного блока.

Труборезка или режущий овершот может использоваться при са­мых различных обстоятельствах. При спуске на гибкой НКТ этот ло-вильно-режущий механизм способствует очистке «головы» аварийного оборудования, обычно на максимальную глубину 10 футов (3 м). Дан­ный процесс обеспечивает оптимальный захват по внутреннему диа­метру ниже поврежденного участка. Для обеспечения захвата гибкой НКТ применяется затяжка. Если гибкая НКТ будет освобождена, ее можно извлечь из скважины. Если приложенное непрерывное усилие превышает заданную сдвигающую нагрузку, задействуется нижний ре­жущий захват, и разрез выполняется при соответствующей затяжке, не превышающей предела прочности рабочей колонны. Поврежденная верхняя секция оборванной гибкой НКТ удаляется, оставляя круглую по внутреннему диаметру ловильную шейку для последующих ловиль-ных работ или резки. Режущий овершот также использовался в состав­ной НКТ в качестве режущего и подъемного инструмента для извлече­ния гибкой НКТ длиной в несколько тысяч футов на один рейс.

Овершот для гибких НКТ используется для извлечения гибких НКТ, оборвавшихся в скважине. При проведении извлечения гибкой НКТ сплошной овершот можно спустить с помощью резьбовой НКТ, либо рабочей колонны НКТ. Во время второго спуска на режущий овершот сплошной овершот можно спускать в сочетании с уплотняю­щим блоком высокого давления. Такая комплектация позволяет сохра­нить соответствующую циркуляцию для резки НКТ с помощью ради­ального газового резака или для освобождения забойной компоновки, если ниже места среза расположены инструменты с шаровым механиз­мом. В сплошном овершоте используется захват, аналогичный захвату режущего овершота. После соприкосновения с головой аварийного ин­струмента овершот свободно перемещается вниз по гибкой НКТ. Когда участок нужной длины будет захвачен, захват закроется под действием движения вверх, и будет приложено тяговое усилие. Если под действи­ем этого усилия аварийное оборудование не сдвинется, для разъедине­ния в месте зацепления захвата нужно будет приложить тяговое усилие, превышающее предел прочности гибкой НКТ.

Работа ясом и извлечение аварийного оборудования

Случаи, когда требуется применение яса или извлечение оборудо­вания во время операций с применением гибкой НКТ, часто являются зеркальным отображением аналогичных ситуаций, возникающих в ходе обычных ловильных работ в обсаженном стволе скважины. Описанные далее три сценария обычно используются при внутрискважинных опе­рациях с применением гибкой НКТ, и они, как правило, предполагают применение выбивного узла и/или захватного устройства или соответ­ствующего ловильного инструмента для успешного извлечения забой­ной компоновки, или аварийного оборудования из ствола скважины. Обычно используются двунаправленные или работающие снизу вверх/сверху вниз ясы и отражатели.

Резка

Механическое действие или действие фиксации, часто возникаю­щее при захвате и резке заранее установленных стопорных штифтов, винтов или кольцевых срезных предохранителей для извлечения раз­личных зубцов и замков или пакеров и пробок.

Прихват под действием перепада давления

Прихват под действием перепада давления возникает, когда раз­ность давлений в пласте по длине рабочей колонны не дает переместить ее вдоль оси ствола скважины.

Прихват за счет налипания песка или обломков

Прихват за счет налипания песка или обломков возникает, когда промывка скважины прекращается, и мелкие частицы песка, буровой шлам или обломки падают на гибкую НКТ или забойную компоновку и оседают на них и по стенкам ствола скважины, создавая эффект трения или заклинивания.

Использование двигателей

Когда возникает прихват забойной компоновки в стволе скважи­ны, ясы часто спускаются на фрезеровочной забойной компоновке для того, чтобы нанести такой удар, который бы позволил восстановить по­ступательное движение колонны. Ясы иногда используются вместе с забойными компоновками для расширения ствола скважины для того, чтобы облегчить механическое закрытие лезвий, когда расширитель снова входит в хвостовую трубу.

Перед спуском ясов на гибкой НКТ необходимо учесть следую­щие факторы.

327

• Внутренний диаметр ударных узлов должен быть рассчитан на прохождение сбрасываемого шара для функционирования любых за­ бойных компоновок с шаровым механизмом, находящихся под ясами.

• Ударные узлы с двигателем должны быть оснащены разъедини­ телем высокой прочности, рассчитанным на то, чтобы выдержать непо­ средственную выбивную нагрузку. Разъединитель находится под ясом, сверху двигателя, что позволяет извлечь ясы и верхнюю секцию забой­ ной компоновки, если произойдет прихват долота и движение колонны нельзя будет восстановить.

• Гибкая НКТ обладает винтообразной и синусоидальной формой, что может сказаться на посадочных нагрузках и силе натяжения, сооб­ щаемой ясам. Перед спуском оборудования в скважину необходимо знать данные ограничения по нагрузке.

• В зависимости от применения, глубины и характеристик ис­ пользуемой гибкой НКТ может потребоваться применение отражателя. Колонна гибких НКТ, находящаяся над ясами, может до определенной степени создать эффект отражения, достаточный для достижения тре­ буемых ударных нагрузок, необходимых для проведения работ с при­ менением двигателя.

• При компоновке конкретной колонны с установкой ударного устройства и определении ударных нагрузок в рамках ликвидации про­ хода необходимо знать предел прочности аварийного оборудования, ловильной колонны и рабочей колонны.

- Высота смазочного устройства является основополагающим фактором для спуска и подъема ударного узла и успешного удаления препятствий в скважине. Способность осуществления смазки или по­ крытия забойной компоновки и извлекаемого узла или аварийного обо­ рудования по всей их длине является необходимым условием для под­ держания соответствующего давления.

Работы с применением ударного молотка

Действие ударного молотка Weatherford основано на действии пото­ка жидкости в сочетании либо с посадочной нагрузкой, либо натяжением для создания ударной силы и частоты удара. Важнейшим преимуществом забойной компоновки с ударным молотком перед обычной забойной ком­поновкой с ясом является то, что нет необходимости перемещать рабочую колонну для приведения ударного молотка в действие, что обычно снижа­ет циклическую усталость гибкой НКТ. Также сокращается количество рейсов и продолжительность рейса для разрезания и посадки на новом не­поврежденном участке рабочей колонны гибких НКТ.

328

Работа ясом

Большинство работ по извлечению инструмента из скважин или ловильных работ с применением гибкой НКТ предполагают использо­вание инструмента или блока инструментов (например, устройства для регулирования расхода жидкости, пакера, пробки или зубчато-замкового блока), в котором необходимо обеспечение срезающего уси­лия на латунный или стальной штифт или срезное кольцо. При соблю­дении соответствующей весовой нагрузки или усилия натяжения и ре­комендованных расходов можно достичь ударной силы в диапазоне от 20000 фунтов (9071 кг) до 32000 фунтов (14515 кг). Силой и частотой ударов можно управлять за счет регулировки скорости нагнетания и посадочной нагрузки или натяжения, сообщаемого внутрискважинным инструментам, способствуя успешному выполнению работ по резке и извлечению оборудования.

Открытие/закрытие муфт

Ударный молоток может использоваться для открытия/закрытия внутрискважинных муфт в эксплуатационных скважинах с раздельной добычей. Муфты могут забиваться окалиной, и для того, чтобы выбить окалину изнутри муфты и вокруг нее и дать муфте открыться/закрыться так, как это предполагалось, необходимо создать ударную или вибраци­онную нагрузку. Независимо от того, закрывается ли муфта или откры­вается, ударное действие можно произвести или инициировать с помо­щью ударного молотка с гидравлическим инструментом для откры­тия/закрытия муфт. После открытия/закрытия муфты инструмент осво­бождается. Проверить успешное выполнение операции можно посред­ством спуска инструмента через муфту. В большинстве случаев требу­ется обеспечение вибрационно-ударного действия высокой частоты, а не удара с высокой нагрузкой и низкой частотой.

Расширение и разрыв

На стенке НКТ или обсадной трубы могут образоваться отложе­ния или скопления окалины, асфальтена и парафина. Специальные кон­струкции резаков и ударных фрез, используемых совместно с ударным молотком, позволяют осуществить их механическое разрушение с од­новременным применением химической обработки для ускорения раз­рушения остаточных отложений. При завершении скважины, когда тре­буется применение блоков керамических дисков, для нанесения ударов по дискам и их раскалывания для того, чтобы открыть путь движения потока промывочной жидкости, используется конусообразная ударная головка из закаленной стали.

329

Овершот с гидравлическим размыкающим устройством

Овершот с гидравлическим размыкающим устройством Weatherford предназначен для механического или гидравлического за­хвата и гидравлического размыкания аварийного оборудования с про­фильным или скользящим соединением, оставленного в стволе скважи­ны. В связи с тем, что для освобождения овершота используется сила потока, подача потока для фиксации аварийного оборудования не тре­буется. Овершот можно спускать с механическими проточными, гид­равлическими или ударно-выбивными блоками (табл. 15.1).

Овершот

Таблица 15.1

Вариант со скользящим захватом

Наружный диаметр инструмента		Длина докрепления		Максимальный захват		Минимальный предел текучести		Суммарный предел прочности на разрыв
дюйм	мм	дюйм	мм	дюйм	мм	фунт	кг	фунт	кг
1-13/16	46,0	24,5	622,3	1,27	32,3	52000	23587	60500	27422
2-1/8	54,0	24,5	622,3	1,50	38,1	71300	32341	82000	37195
2-1/4	57,7	25,4	645,2	1,88	47,8	81400	36922	93600	42456
2-5/8	66,7	26,0	660,0	2,38	60,5	94300	42774	108000	48988
3-1/4	82,6	33,3	845,8	2,38	60.5	150000	68039	175000	79379
3-5/8	92,1	33,35	847,1	2,88	73,2	130000	58967	150000	68039

Вариант	: профильным захватом
Длина докрепления		Максимальный захват		Минимальный предел текучести		Суммарный предел прочности на разрыв
дюйм	мм	дюйм	мм	фунт	кг	фунт	кг
24,5	622,3	1,19	30,22	52000	23587	60500	27442
24.5	622,3	1,38	35,05	71300	32341	82000	37195
25.4	645,2	1,38	35,05	115200	52254	132500	60101
26.0	660,0	2,31	58,75	125000	56699	144000	65317
33,3	845,8	2,31	58,75	181400	82281	208800	94710
32,0	847,1	3,13	79,40	57600	26126	66200	30028

Все технические характеристики приводятся для инструмента, изготовленного из материала, рассчитанного на давление 120000 фунт/кв. дюйм.

Назначение

Фиксация профильных или скользящих «шеек» для захвата ло-вильным инструментом (для освобождения аварийного оборудования требуется минимальная сила потока)

Овершот можно спускать с механическими проточными, гидрав­лическими или ударно-выбивными компоновками.

330

Функциональные особенности, преимущества

- Долговечная конструкция, высокий предел прочности и 360° диапазон захвата позволяют выдерживать сильные выбивные нагрузки и использовать овершот с гидравлическим размыкающим устройством при проведении ловильных работ в тяжелых условиях.

- Данный овершот обеспечивает эконо­ мию благодаря тому, что его можно использо­ вать с применением гибкой НКТ и составной трубы.

• Овершот с гидравлическим размы­ кающим устройством имеет различный диапа­ зон захвата и регулируемые под различный расход жидкости форсунки.

• Имеется стандартный регулируемый упор, что позволяет использовать овершот при различной глубине «шеек» для захвата ловиль- ным инструментом, избегать простоев и затрат, связанных с необходимостью многократной ре­ гулировки и наличия большого запаса оборудо­ вания.

• Механическая защелка и гидравличе­ ское размыкающее устройство позволяют осу­ ществлять плавный захват и размыкание без толчков, а также работу под действием гид­ равлической среды.

• Отдельно можно заказать инструменты для работы в HbS и агрессивной среде, позво­ ляющие использовать оборудование в любых внутрискважинных условиях.

Механический овершот

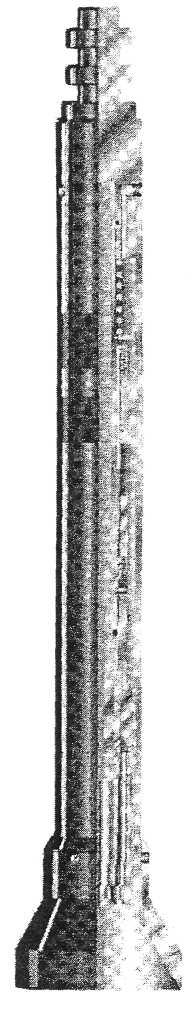

Рис. 15.4

Механический овершот Weatherford (рис. 15.4) является ловильным инструментом, приводимым в действие механическим спосо­бом, который предназначен для тяжелого ре­жима работы. Овершот предназначен для из­влечения НКТ, инструмента или наружных «шеек» аварийного оборудования, оставленно­го в скважине. Будучи предназначенным, глав­ным образом, для проведения канатных работ в скважине, он также может использоваться с применением гибкой НКТ (табл. 15.2).

331

Овершот

Табица 15.2

Вариант с профильным захватом

Наружный диаметр инструмента, дюйм/мм	Длина докрепления, дюйм/мм	Минимальный предел текучести, фунт/кг	Суммарный предел прочности, фунт/кг	Диапазон захвата, дюйм/мм
2-1/2 63,500	26,000 660.400	113000 51250	130000 59000	от 7/8 до 1 3/8 от 22,200 до 34,900
2-7/8 73.000	26,000 660,400	130000 59000	150000 68000	от 7/8 до 1 3/4 от 22,200 до 44.450
3-1/2 88,90	33,000 838,200	155000 70300	180000 81650	от 1 до 2,313 от 25,400 до 58,750
3-5/8 92,100	33,000 838,200	85000 38555	100000 45360	от 1 доЗ 1/8 от 25,400 до 79,400
Вариант со скользящим захватом
Наружный диамет инструмента, дюйм/мм	Длина докрепления, дюйм/мм	Минимальный предел текучести, фунт/кг	Суммарный предел прочности, фунт/кг	Диапазон захвата, дюйм/мм
2-1/8 54,00	25300 642.620	72000 32660	82500 37400	от 3/4 до 1 1/2 от 19,000 до 38,100
3-1/4 82,60	35,400 899.160	95000 43100	110000 49900	от1 1/8 до 2 1/2 от 28,500 до 63,500
4-1/4 108.00	46,000 1170,940	200000 90700	230000 104300	от 2 1/2 до 3 1/4 от 63,500 до 82,600

Все технические характеристики приводятся для инструмента, изготовленного из материала, рассчитанного на давление 120000 фунт/кв. дюйм.

Назначение

Канатные ловильные работы

Ловильные работы с применением гибкой НКТ, когда использо­вание ловильных инструментов с гидравлическим размыкающим уст­ройством исключает возможность использования инструмента с гид­равлическим приводом

Функциональные особенности, преимущества

• Срезные штифты имеют достаточный запас для предотвращения случайного размыкания при фиксации на аварийном оборудовании, что позволяет экономить время и упрощает работу.

• Овершот можно оснастить различными переходными муфтами и захватами различного размера, рассчитанными на разные внутренние диаметры скважин, размер аварийного оборудования и предел прочно­ сти, что позволяет экономить средства за счет наличия инструмента, способного использоваться во множестве ситуаций.

332

• Стандартное механическое размыкающее устройство с меха­ низмом блокировки позволяет экономить время, обеспечивая опти­ мальный процесс размыкания.

• Оригинальная патентованная конструкция оправки и корпуса обеспечивает экономию времени за счет удвоения допустимой про­ дольной нагрузки.
