Наружный диаметр прибора, дюйм	Общая длина, фут/м	Активирую­щий расход потока, баррель/мин	Давление отсоединения экрана, фунт/кв.дюйм/кПа	Стандартное резьбовое соединение
1-11/16	1,87 0,57	1/2-1	1000 6895	1 дюйм. WTS-8
2-1/8	2,30 0,70			1'/4дюйм. WTS-8

Электрический насос

для установки скважинных

приборов (EPST)

Электрический насос для установки скважин­ных приборов (EPST) производства компании Weatherford является универсальным забойным электрогидравлическим насосом, способным запус­кать и устанавливать разнообразные агрегаты с гид­равлическим приводом (табл. 14.35).

Прежде всего, насос EPST используется для запуска и установки надувных мостовых пробок и пакеров. Прибор включает в себя локатор муфтовых соединений для глубинных соединений труб, и к нему можно приспособить каротажный зонд, рабо­тающий на основе гамма-излучения.

310

Назначение

Насос EPST используется, главным образом, для установки извле­каемых надувных мостовых пробок на электрокабеле E-IRBP компании Weatherford и может применяться для установки надувных извлекаемых эксплуатационных пакеров (IRPP), используя электрокабельный прибор спуска пакера (EPRT).

Функциональные особенности, преимущества

- Основные части насоса образуют закрытый гидравлический контур и не подвергаются действию скважинных флюидов. Это сделано для повышения надежности прибора.

• Конструкция, предусматривающая выравнивание давления, дает возможность работать в условиях высокого забойного давления.

• Температурная компенсация позволяет работать в условиях вы­ соких температур.

• Нагнетательное (продувочное) устройство дает возможность устанавливать надувные пробки в закрытых системах и сквозных потоках.

Насос

Таблица 14.35

Наружный диаметр прибора, дюйм	Длина, фут/м	Верхняя муфта	Требования к электро­питанию (А)	Максимальное рабочее давление, пси/кПа	Макс, рабочая температура "F, °С	Стандартное выходное давление, пси/кПа
1-11/16	12,42 3,786	1 3/16-дюйм. Штифт Gearhart	130 В пост. тока. 1.25	10000 68948	300 149	2000 73800
2-1/8	14.92 4,548			15000 703427

Устройство спуска пакера на электрокабеле (EPRT)

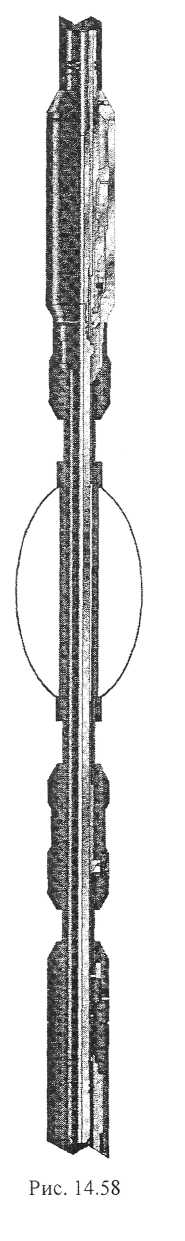

Устройство спуска пакера на электрокабеле (EPRT) компании Weatherford (рис. 14.58) используется для установки надувных извле­каемых пакеров, использующих установочный инструмент на основе электрического насоса (EPST).

Назначение

Используется для спуска через эксплуатационную лифтовую ко­лонну и установки в обсадной трубе или хвостовике надувного извле­каемого производственного пакера на электрокабеле (E-IRPP). Устрой-

311

ство позволяет снова захватывать E-1RPP в замок-защелку для стимулирования производительности зоны, расположенной ниже пакера. С соответст­вующим оборудованием могут быть использованы многочисленные приемные гнезда-надставки, что­бы зафиксировать в пакере распорную трубу и при­соединить ее к верхнему пакеру, для создания двойной системы большой группы скважинных приборов.

Используется для установки и отсоединения от E-IRPP с последующим возвращением на по­верхность. При повторном спуске фиксируется в приемном гнезде EPRT, и ниже E-IRPP может быть стимулирована или создана группа скважинных ин­струментов для случаев, когда требуется строгий контроль глубины.

Функциональные особенности, преимущества

• Резервный способ отсоединения тягой по­ зволяет отсоединить EPRT без вытягивания при­ соединительной муфты кабеля, что минимизирует возможность осложнений.

• Инструмент позволяет E-IRPP функцио­ нировать группе инструментов через лифтовую трубу в важных случаях для контроля глубины.

— В случаях нестабильности температуры (что может неблагоприятно сказываться на давлении на­ дува) совместно с E-1RPP может быть использован температурный компенсатор, что также минимизи­ рует осложнения.

Извлекаемое тросом устройство

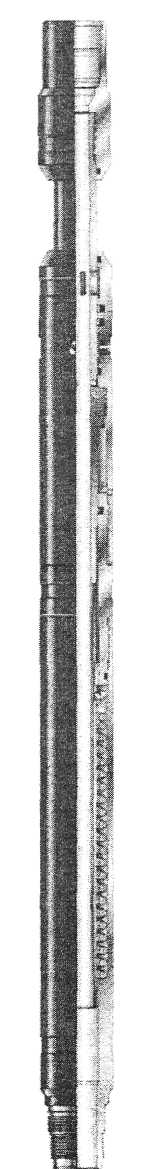

Извлекаемое тросом устройство производства компании Weatherford (рис. 14.59) является забой­ным съемным и извлекаемым устройством, предна­значенным специально для надувных мостовых пробок IRBP и E-IRBP (табл. 14.36).

Назначение

Используется для выравнивания давления и отсоединения надувных мостовых пробок IRBP и E-1RBP.

312

Функциональные особенности, преимущества

• Конструкция, рассчитанная для тяжелых условий работы, выдерживает чрезмерные удар- но-ясовые операции.

• Отсоединение вниз ударом яса обеспечи­ вает совместимость с тросовыми операциями.

Таблица 14.36 Извлекаемое тросом устройство

Наружный диаметр прибора, дюйм	Длина сборки, дюйм/мм	Максимальный захват, дюйм/мм	Предел прочности при растяжении, фунт/кг
1-11/16	18,8 477,52	1,000 25,40	52000 23587
2-1/8	20,6 523,24		71300 32341

Отсоединяемый гидравлическим потоком, извлекаемый инструмент

Гидравлически отсоединяемый и извлекаемый скважинный инструмент компании Weatherford предназначен для механического или гидравличе­ского захвата-фиксирования и гидравлического от­соединения от уравнивающих ловильных «шеек» надувной извлекаемой мостовой пробки (DRBP) или надувной извлекаемой на электрокабеле мостовой пробки (E-IRBP) (табл. 14.37).

Конструкция инструмента компании Weatherford использует для отсоединения инст­румента напор потока, однако для захвата и фик­сации уравнивающей ловильной шейки нагнетать поток насосом не требуется.

Специально сконструированный с учетом невозможности гибких НКТ вращаться для отсо­единения обычных извлекаемых инструментов, отсоединяемый потоком инструмент имеет необ­ходимую жесткость и прочность на растяжение для использования с секционными трубами.

Рис. 14.59

313

Назначение

Захват и фиксация наружных ловильных «шеек» надувных сква-жинных приборов IRBP и E-IRBP компании Weatherford.

Спуск в скважину с механическими проточными, гидравлически­ми или ударно-ясовыми сборками инструментов.

Функциональные особенности, преимущества

• Инструмент предназначен и сконструирован так, чтобы выдер­ живать очень сильные ясовые удары.

• Функция механической фиксации/гидравлического отсоедине­ ния позволяет многократно производить последовательные захваты и отсоединения.

• Активизация потоком делает инструмент пригодным для работ как с гибкими НКТ, так и с секционными трубами.

Таблица 14.37 Извлекаемый инструмент

Наруж­ный диаметр инстру­мента, дюйм	Активи­рующий расход потока, галлон/мин	Активизирую­щее давление, фунт/кв .дюйм/к Па	Диаметр циркуля­ционного сопла, дюйм/мм	Необходимое для отсоединения ослабление веса, фунт/кг	Диаметр сбрасываемого шара для аварийного отсоединения, дюйм/мм
1-11/16	1/2-1	1000 6895	1/8 3.175	700-1,000 3175-4536	1/2-5/8 12.700-15,875
1/2-1			3/16 4,763

Сгонный разгружатель

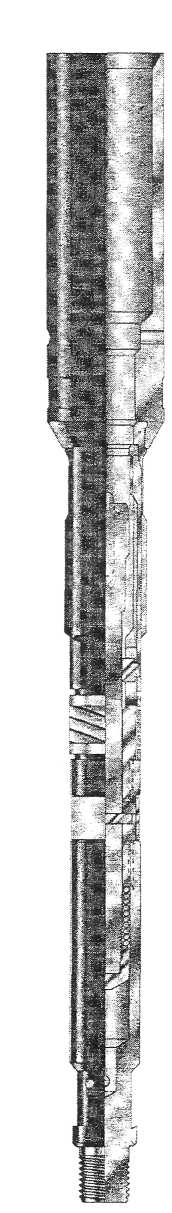

Сгонный разгружатель производства компании Weatherford (рис. 14.60) применяется для выравнивания давления в гибких НКТ и/или в затрубном пространстве, обычно перед отсоединением пакера. Выравниванием давления сгонный разгружатель ликвидирует перепад давления, который может помешать отсоединению пакера или повре­дить его при установке. Простой в обращении сгонный разгружатель рекомендуется использовать с пакерами, устанавливаемыми натяжени­ем или гидравлически без встроенного обвода (табл. 14.38).

Назначение

Используется для выравнивания давления в гибких НКТ и/или за­трубном пространстве.

Рекомендуется к использованию с пакером СТ компании Weatherford, пакером Jet Set, с механическим двойным прибором или линией Jet Frac системы ремонтных пакеров.

314

_г

Рис. 14.60

Функциональные особенности, преимущества

• Прибор является сбалансированным по дав­ лению, так что давление в бурильной трубе не влия­ ет на величину силы открытия или закрытия.

• Колпачковые уплотнители в зонах динами­ ческого уплотнения обеспечивают надежную мно­ гоцикловую работу, минимизируя вероятность воз­ можных осложнений.

• Простое действие по принципу «сгон для от­ крытия/тяга для закрытия» является идеальным для применения в искривленных и горизонтальных скважинах.

- Конструкция прибора позволяет выравни­ вать давление и обеспечивать циркуляцию в обоих направлениях.

• Подпружинивание в закрытом состоянии по­ зволяет устанавливать скважинные приборы с гид­ равлическим приводом до их открытия.

• Опционные сопла вместо циркуляционных отверстий обеспечивают установку гидравлических или надувных пакеров в случае их непреднамерен­ ного открытия во время спуска в скважину, что сво­ дит к минимуму сбои в работе.

Таблица 14.38

Сгонный разгружатель

Наружный диаметр прибора, дюйм	Внутренний диаметр прибора, дюйм/мм	Предел прочности при растяжении, фунт/кг	Стандартное резьбовое соединение
1-11/16	0,710 18,03	23400 10614	1 дюйм. WTS-8
2-1/8	1.000 25,40	41200 18688	lV4 дюйм. WTS-8
2-1/2	1,000 25,40	77300 35063	1'/■, дюйм. WTS-8
3-1/2	1,620 41,15	112000 50802	2J/8 дюйм. WTS-8

Подъемный разгружатель

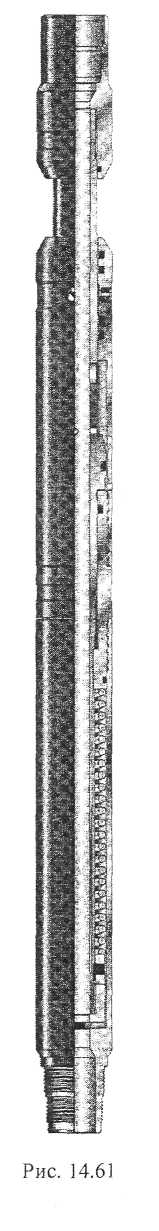

Подъемный разгружатель (рис. 14.61) произ­водства компании Weatherford применяется для вы­равнивания давления до и после пакеров, срабаты­вающих от давления (при спуске), и в определенных случаях применения надувного пакера (табл. 14.39).

315

Назначение

Используется для выравнивания давлений в гибких НКТ и/или в затрубном пространстве.

Рекомендуется для использования совме­стно с пакером СТ компании Weatherford, сраба­тывающим от давления, и в некоторых случаях с надувным пакером.

Функциональные особенности, преимущества

• Прибор является сбалансированным по давлению, так что давление в бурильной трубе не влияет на силу его открытия или закрытия, что сводит к минимуму вероятность осложнений в работе.

• Колпачковые уплотнения в динамических зонах герметизации обеспечивают надежное вы­ полнение многоцикловых операций, что снижает до минимума вероятность осложнений в работе.

• Легкое открытие подъемом/закрытие опус­ канием является идеальным вариантом для усло­ вий искривленных и горизонтальных скважин.

• Прибор позволяет выравнивать давление и обеспечивать циркуляцию в том и другом на­ правлении, что дает определенную гибкость в работе.

- Подпружинивание в закрытом состоянии позволяет устанавливать гдравлически приводимые в действие приборы прежде, чем они откроются.

Таблица 14.39 Подъемный разгружатель

Наружный диаметр прибора, дюйм/мм	Внутренний диаметр прибора, дюйм/мм	Стандартное резьбовое соединение
1-11/16	0,71 18,03	1 дюйм. WTS-8
2-1/8	1,00 25,40	174 дюйм. WTS-8
2-1/2	1.00 25,40	1'/2дюйм. WTS-8
3-1/2	1,62 41,15	2% дюйм. WTS-8

316

Опции

Опционные сопла вместо циркуляционных отверстий позволяют про­изводить уменьшение объема гидравлических или надувных пакеров, если по невнимательности произошло их открытие во время спуска в скважин}', что минимизирует сбои в работе.

Элемент сброса давления (PRA)

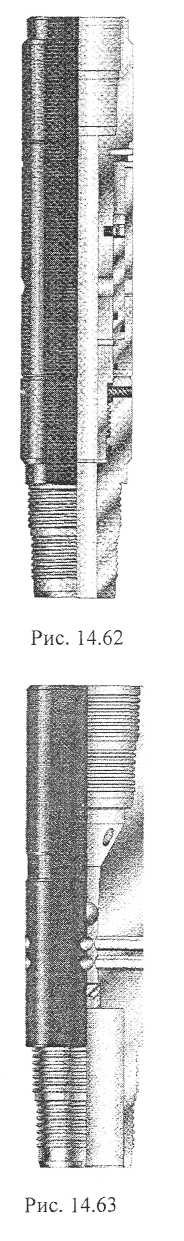

Элемент сброса давления (PRA) производства компании Weatherford (рис. 14.62) является циркуляционным устройством, приводимым в дейст­вие давлением. Как только давление внутри гибкой НКТ достигает задан­ного значения, поршень перемещается и открывает отверстие для выхода флюида из трубы. Давление смещения поршня устанавливается подбором числа срезных штифтов (табл. 14.40).

Таблица 14.40 Элемент сброса давления

Наруж­ный диаметр прибора, дюйм	Внутрен­ний диаметр прибора, дюйм/мм	Длина сборки, фут/м	Диаметры отверстий, дюйм/мм	Предел прочности при растяжении, фунт/кг	Давление приведения в действие (на один штифт), фунт/кв .дюйм/кПа	Стандартное резьбовое соединение
1-11/16	0.530 13,46	0,88 0,27	0,39 9,91	26000 11793	275 1896	1 дюйм. WTS-8 1.315NU lOrd
2-1/8	0.680 1727	0,95 0,29	0.39 9,91	50000 22680		1У4 дюйм. WTS-8 1.660 NU lOrd
2-1/2	0.780 19,81	1.10 0,34	0.44 11,18	50000 22680		1'А дюйм. WTS-8 1.900 NU lOrd

Назначение

Может применяться в различных ситуациях для установления циркуляции или нагнетания в затрубное пространство при заданном давлении.

Может применяться также как предохранительное устройство, пре­дотвращающее повышение давления выше установленного значения.

Функциональные особенности, преимущества

• Простота конструкции обеспечивает надежную работу.

• Поршень на срезных штифтах позволяет регулировать давление открытия для условий работы конкретных скважин.

317

Циркуляционный переводник, управляемый шаром

Циркуляционный переводник, приводимый в действие шаром, производства компании Weatherford, (рис. 14.63) обеспечивает циркуляцию в затрубном пространстве, пока шар не опустится в седло. После падения шара в седло, циркуляционный поток на­правляется через циркуляционный переводник в бу­ровой снаряд, расположенный ниже, для приведения в действие скважинных приборов с гидравлическим приводом (табл. 14.41).

Назначение

Циркуляционный переводник, управляемый бросаемым шаром, используется для предотвращения преждевременного включения скважинных гидравли­ческих приборов.

Функциональные особенности, преимущества

• Отсутствие движущихся частей обеспечивает надежную работу прибора.

• Большое проходное сечение для потока при установке гравийного фильтра предотвращает обра­ зование перемычек, минимизируя тем самым воз­ можные осложнения.

• Фиксирующий замок шара гарантирует его на­ дежное нахождение в седле в горизонтальных скважинах, сводя к минимуму возможность осложнений.

Таблица 14.41
