Технологическое оборудование

Включает в себя модуль компрессора и теплогенератора Н500.50 (рис. 6.4).

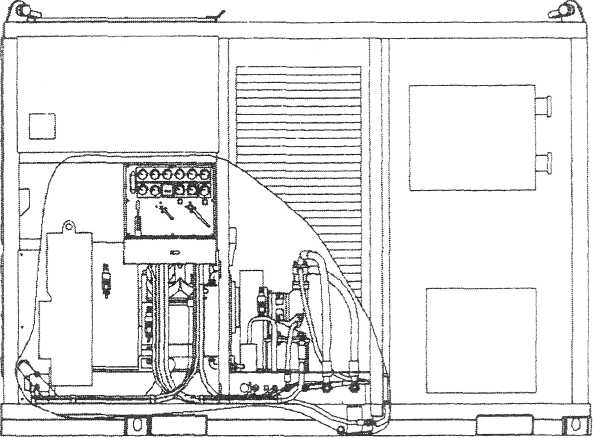

Рис. 6.4. Модуль компрессора и теплогенератора Н500.50

Параметры Н500.50
Расположение	блочное
Компрессор пятиступенчатый	ВШВ-3/100
Сжимаемый газ	воздух
Максимальное давление, МПа	10
Максимальная
Производительность, м7мин	3
Потребляемая мощность, кВт	50
Управление	ручное
Теплогенератор:
с промежуточным теплоносителем	ППТМ-0,63
Полезная тепловая мощность, кВт	63
Максимальная
производительность, л/мин.	50
Температура нагревания, °С	80
Теплоноситель	антифриз
Масса, кг	8000
	приводом
	для вспомогательных насосов
Мобильность	тягач или прицеп

78

Азотные установки

Азотные установки, смонтированные на шасси

Система Hydra Rig выпускает полную линию криогенных компо­новок, которые используются на установках, включая огневой и утили­зационный испаритель, бустерные насосы, теплые и холодные заканчи-ватели. Среди них:

• 840000 SCFH/10000 PSI (70 МПа) - бак емкостью 2000 галло­ нов; 840 К испаритель; наземная панель управления;

• 720000 SCFH/10000 PSI (70 МПа) - те же показатели, кроме 720 К испаритель;

• 400000 SCFH/15000 PSI (105 МПа) - огневая система испарения; бак емкостью 2000 галлонов, панель управления над площадкой уста­ новки; приподнятая панель управления;

• 360000 SCFH/10000 PSI (70 МПа) - использует верхнюю грани­ цу интенсивности, которую может создать утилизационная установка;

• 180 SCFH/10000 PSI (70 МПа) - утилизационная система испа­ рителя; 90000 SCFH/10000 PSI (70 МПа) - утилизационная система ис­ парителя с баком на 2500 галлонов;

• CH4000TRAN - рассчитанная для транспортирования 4000 гал­ лонов редкого азота. Имеет кабину управления.

Азотные установки, смонтированные на прицепе

Эти установки идеально подходят для операций гидроразрыва или в любой ситуации, где необходима интенсивность потока.

• 720000 SCFH/10000 PSI (70 МПа) - содержит огневую систему испарения и кабину для управления;

• 180 SCFH/10000 PSI (70 МПа) - содержит утилизационную сис­ тему испарения и емкость для хранения азота на 3000 галлонов;

• 840000 SCFH/10000 PSI (70 МПа) - имеет огневой испаритель и бак для хранения азота емкостью 6000 галлонов;

- 1000000 SCFH/15000 MAWP - имеет двигатель мощностью 1000 л. с, бак для сохранности азота емкостью 2000 галлонов, испари­ тель 1200 К.

Азотный насос и системы испарения, смонтированные на раме

Состоят из таких частей:

- звукоизолирующий двигатель для уменьшения уровня шума NPS18OHR1O:18OOOO SCFH/10000 PSI (70 МПа):

- компактный испаритель прямого сжигания на раме SK660DF:660000 SCFH/1000 PSI (70 МПа);

79

• теплоизоляционные установки в диапазоне от 90000 SCFH до 270000 SCFH;

• Установки прямого сжигания в диапазоне до 1000000 SCFH;

- установка с морским комплектом для защиты от коррозии SK180NF: 180000 SCFH/10000 PSI (70 МПа), использует технологию одинарного управления.

Установка для нагнетания азота/растворов 180000 SCFH/1000 PSI (70 МПа)

Установка предназначена для закачки азота (или растворов) в скважи­ну и специально оборудована для работы при минусовых температурах.

Азотная система содержит безогневой испаритель азота, бак для хранения азота при давлении до 70 МПа. Вес установки 28805 кг, длина 13105 мм, ширина 2570 мм, высота 3990 мм.

Выпускаются также установка для нагнетания азота/растворов под шифром 90000 SCFH/1500PSI(150Mria).

Трехплунжерные насосы для жидкого азота фирмы Hydra Rig специально разработаны для высокой интенсивности подачи при высо­ком давлении. Выпускаются трех типов: NP-200, NP-1000, NP-1600.

Оборудование для нагнетания кислоты

Установка CAT-500S объединяет в себе функции нагнетания в скважину азота и кислотных растворов.

Насосные установки

Насосный блок Н500.10 (рис. 6.5) имеет такие характеристики:

• расположение

• двигатель привода

• мощность двигателя, кВ (л. с.)

• коробка передач

• насос трехплунжерный

• максимальное давление, МПа

• максимальная производительность, л/мин

• манифольд высокого давления, МПа

• масса, кг

олочное;

ЯМЗ-7511 (илиТ\ГО1240УЕ);

300 (400); 6WG310ZF;

TWS400; 70;

585;

70; 10000.

80

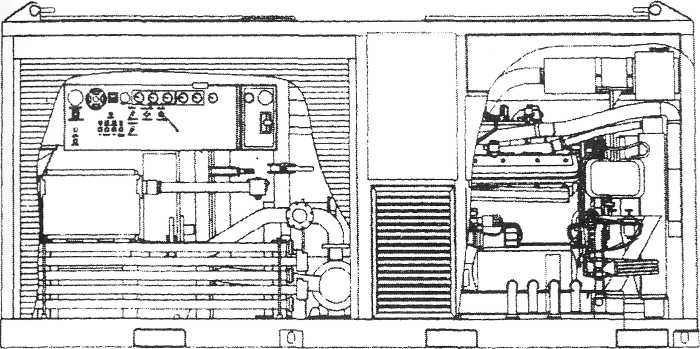

Рис. 6.5. Насосный блок Н500.10

Мобильная насосная установка Н 501 отличается типом двига­теля и несколько большей мощностью.

Смесительное оборудование

Смеситель SRF-100 служит для смешивания и подачи разных скважинных растворов, песка, гелей, химических реагентов в насосы высокого давления, подающие раствор на устье скважины.

Оборудование для гидроразрыва пласта

(рис. 6.6) имеет такую

трехосный;

САТ8512В;

1678(2250);

S9800M Allison;

САТ3056;

85(110);

HD2250 Gardner Denver;

105-60;

1400-1500; 105;

Мобильная насосная установка Н2501

характеристику:

• полуприцеп

• основной двигатель

• мощность двигателя, кВт (л. с.)

• коробка передач

• дополнительный двигатель

• мощность, кВт (л. с.)

• насос трехплунжерный

• максимальное давление, МПа

• максимальная производительность, л/мин

• манифольд высокого давления, МПа

• габаритные размеры (без тягача), мм, не больше

-длина 12000;

81

• ширина

• высота

- масса (без тягача), кг, не более

2500; 4000; 36500.

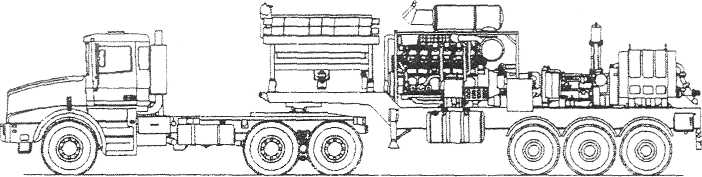

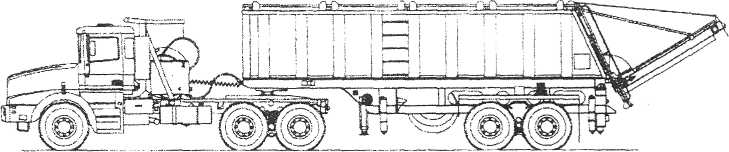

Рис. 6.6. Мобильная насосная установка Н2501

Мобильная установка Т-40 для транспортирования и дозирова­ния подачи пропанта (рис. 6.7). Приведем ее характеристики:

• масса перевозимого груза, кг 20000;

• масса полезной нагрузки, кг 40000;

• объем бункера (внутренний), m^j 30;

• угол перекодирования кузова, градус 0-45;

• максимальная высота разгрузки, мм 3000;

• скорость разгрузки, т/ч 330;

• габаритные размеры (без тягача), мм, не более

-длина 13000;

• ширина 2500;

• высота 3950;

- масса снаряженная (без тягача), кг, не более 20000.

Рис. 6.7. Мобильная установка Т-40

Специальный полутягач 7-150 для дозирования подачи пропанта (рис. 6.8). Приведем его характеристики:

• масса перевозимого груза, кг 150000;

• масса полезной нагрузки, кг 75;

• объем бункера (внутренний), м^э 2600;

• скорость разгрузки, т/ч. 500;

82

- габаритные размеры (без тягача), мм, не более

-длина 18000;

-ширина 2500;

- высота 4450;

- масса снаряженная (без тягача), кг, не более 30000.

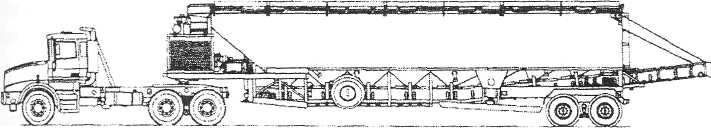

Рис. 6.8. Специальный полутягач Т-150

Установка для гидроразрыва пласта SP-2000 (монтируется на раме); установка SPS-2250 (монтируется на прицепе); установка SP-2000 (монтируется на тягаче).

Предназначенные для закачки раствора для интенсификации при­тока, раствора с расклинивающим наполнителем или кислоты.

Их характеристики:

• мощность, л. с.

• насос, л. с.

• управление

• мобильность

Трубоукладчик

1000-2250;

1000-2250;

дистанционное, смонтированное на установке;

рама, тягач или прицеп.

Механизм укладчика трубы на барабан обеспечивает ее плотную регулярную намотку без образования пережимов и петель. При работе в штатном режиме перемещение каретки укладчика должно быть син­хронизировано с вращением барабана. Подобная система принята во всех агрегатах, производимых в США и Канаде.

На ряде установок работой укладчика трубы на барабан оператор управляет вручную. В таких условиях он должен концентрировать свое внимание на приборах пульта управления, поэтому подобную конструк­цию следует считать не соответствующей современному уровню разви­тия оборудования данного типа.

В то же время механизм укладчика должен обеспечивать возмож­ность ручной корректировки укладки трубы, что обусловлено, например, неизбежным смещением наружных витков при транспортировании агре­гата со скважины на скважину, отклонением наружного диаметра от но­минального из-за смятия трубы, погрешности ее изготовления и т. д.
