Кабельная муфта

Кабельная муфта гибкой НКТ Weatherford создает электрический интерфейс между инструментами с электроприводом в забойной ком­поновке и разрывным электрическим кабелем внутри гибкой НКТ. Электрические выводы монтируются в герметичной перегородке на по­верхности. Электрические сигналы передаются от поверхности к элек­трическому инструменту в забойной компоновке. Кабельная муфта, расположенная сверху забойной компоновки, также служит скважин-ным защитным устройством в случае повреждения или разрыва рабочей колонны. Кроме того, кабельная муфта создает слабую связь, которую можно специально разорвать в случае прихвата находящегося ниже ин­струмента в стволе скважины. Если необходимо освободить инстру-

71

мент, герметичная перегородка создает барьер между стволом скважи­ны и поверхностью (табл. 5.19).

Нижняя часть кабельной муфты состоит из размыкающего меха­низма, активизируемого давлением. В данном отказоустойчивом раз­мыкающем механизме должно быть создано необходимое давление раз­мыкания и срезания штифтов для отсоединения. Верхняя часть кабель­ной муфты состоит из двухстворчатого клапана обратного давления, который предотвращает проникновение скважинного флюида в гибкую НКТ и выход на поверхность. Скважинные флюиды проходят через створчатые клапаны и выходят через два штуцера. Для создания раз­личного перепада давления могут использоваться штуцеры разного размера. Перепад давления в штуцерах проходит через расходомерную трубу, отделяющую электрическую камеру от скважинных флюидов.

Во время работы растягивающие нагрузки на себя берет 360° скользящий блок; на штифты нагрузка не прилагается.

Назначение

Скважинные исследования или другие работы, для которых необ­ходимо установление электрического соединения с инструментами в забойной компоновке.

Функциональные особенности, преимущества

- Отказоустойчивый размыкающий механизм, активизируемый давлением, обеспечивает успешное проведение работ с применением электрического инструмента и гибкой НКТ, в которых использование разъединителя с шаровым механизмом представляется невозможным.

• Штуцеры можно заменять для изменения размыкающего давления и регулировки под параметры перекачивания и состояние скважины.

• Регулируемые разрывающиеся кабельные соединения позволя­ ют разъединить кабель в случае прихвата инструмента забойной ком­ поновки в стволе скважины под кабельной муфтой и обеспечивают из­ влечение канатного инструмента из ствола скважины, оставляя откры­ тую ловильную шейку для последующих ловильных работ.

Таблица 5.19 Кабельная муфта

Наружный диаметр инструмента, дюйм/мм	Длина докрепления	Минимальный предел текучести, фунт/кг.	Суммарный предел прочности на разрыв, фунт/кг	Рабочее давление, фунт/кв. дюйм/ бар
1-11/16 42.8	Регулируемая	51,800 230.4	59,800 266,0	5000 345
2 50,8	Регулируемая	79,900 355.4	92,200 410.1	5000 345
2-1/2 63.5	Регулируемая	77,800 346,1	97,900 435,5	5000 345

72

Промывочный переводник двустороннего действия для НКТ

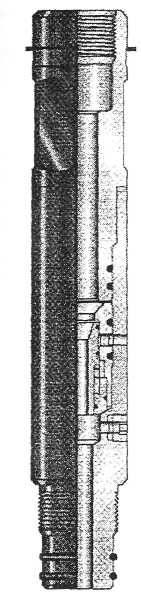

Промывочный переводник с разрывной мембраной двустороннего действия (рис. 5.11) используется в качестве элемента забойной компоновки.

В конструкцию входит срезная шаровая опора в сочетании с разрывной мембраной. Если во время работы гибкой НКТ циркуляция про­падет, оператор может увеличить давление в НКТ до расчетного давления разрыва мембраны для того, чтобы открыть проход в межколонном пространстве и восстановить подачу жидкости в скважину (табл. 5.20).

Рис. 5.11

После достижения достаточной скорости подачи жидкости оператор может подать давление на шар для его сброса на гибкую НКТ. Затем по­дается давление на гибкую НКТ, под действием чего сбрасываемый шар срезает срезные винты и перемещает поршень. При этом забойная компо­новка, находящаяся под промывочным перевод­ником, изолируется от потока жидкости, а боль­шие отверстия, направленные к межколонному пространству, открываются, обеспечивая макси­мальную подачу жидкости.

Имеются промывочные переводники двусто­роннего действия любого наружного диаметра, ос­нащенные разрывными мембранами или без них. Назначение

Все колтюбинговые операции. Работы в искривленных скважинах. Фрезерование. Ловильные работы. Цементирование и очистка.

Эксплуатационное испытание скважины с использованием запо­минающих устройств (прибор эксплуатационного каротажа).

Функциональные особенности, преимущества

• Промывочный переводник двустороннего действия обеспечива­ ет промывку по всем радиусам через межколонное пространство без потерь объемов добычи.

• Переводник создает канал для промывки, проходящий сквозь НКТ, позволяя выполнить посадку шара на разъединителе.

• Компактная конструкция позволяет уменьшить длину забойной компоновки, избавляя от необходимости монтажа дополнительных сма­ зочных блоков в устье скважины и экономя время и средства.

73

Таблица 5.20
