Шарнирный отклонитель

Шарнирный отклонитель обеспечивает угловое перемещение за­бойной компоновки, позволяя выполнять ловильные работы и извлече­ние аварийного оборудования в сильно искривленных скважинах. На­пример, шарнирный отклонитель может помочь захватить аварийное оборудование, находящееся в нижней части ствола скважины, или при входе в оснащенную скважину, доступ в которую невозможен с помо­щью жесткой забойной компоновки (табл. 5.15).

Назначение

Стволы скважины с резким искривлением.

Извлечение аварийного оборудования, когда необходимо осуще­ствить его захват в нижней части ствола скважины.

Функциональные особенности, преимущества

- Конструкция шарнирного отклонителя позволяет забойной ком­поновке маневрировать, снижая вероятность заклинивания забойной

66

компоновки в искривленном стволе скважины и проведения дорого­стоящих работ по извлечению оборудования из скважины.

• Большой внутренний диаметр и высокая пропускная способность позволяют приводить в действие инструменты, находящиеся ниже шарнир­ ного отклонителя, с помощью сбрасываемого шара.

• Двойные уплотнения поддерживают пропускную способность забойной компоновки во время перекачивания жидкости.

• Компактность конструкции обеспечивает возможность создания коротких забойных компоновок для крутонаклоненных или искривлен­ ных стволов скважин за счет способности выравнивать ловильный ин­ струмент в обсадной трубе.

• Конструкция позволяет передавать высокий крутящий момент через забойную компоновку в искривленных скважинах.

Таблица 5.15 Шарнирный отклонитель

Наружный диаметр инструмента, дюйм/мм	Внутренний диаметр инструмента, дюйм/мм	Длина докрепления, дюйм/мм	Минимальный предел текучести, фунт/кг	Суммарный предел прочности на разрыв, фунт/кг
1-11/16 42.86	0,750 19.05	8,20 208.28	28500 12930	33000 14970
2-1/8 53,98	0,825 20.96	9,70 246.38	72000 32660	83000 37650
2-1/2 63,50	1,100 27.94	11,00 279,40	48000 21800	62000 28100
3-1/8 79.38	1,125 28.58	12,50 317,50	115000 52150	132300 60000
2-7/8 73,03	1,375 34,93	12,40 314,96	134000 60800	157300 71350

Клапан последовательности

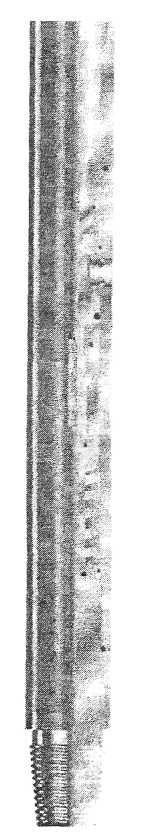

Клапан последовательности (рис. 5.10) предназначен для регулиро­вания расхода за счет отвода жидкости в межколонное пространство, ис­ходя из расхода жидкости, проходящей через клапан. Клапан может быть настроен так, чтобы закрываться при определенном расходе за счет регу­лирования силы сжатия пружины внутри клапана. При нормальных ра­бочих условиях через клапан поток проходит. Когда расход увеличивает­ся до заданного положения пружины, клапан закрывается и отводит по­ток через боковые отверстия в межколонное пространство (табл. 5.16).

Назначение

Использование с двигателями и ударными молотками. Расширение ствола скважины.

67

С труборезками для НКТ или при других ловиль-ных работах.

В случаях, когда необходимо вытеснить жидкость из скважины.

Функциональные особенности, преимущества

- Для работы не требуется сбрасываемый шар, что позволяет экономить время строительства скважины и эксплуатационные расходы, необходимые для промы­ вочных переводников с шаровым приводом.

• Простота процедуры настройки обеспечивает экономию времени.

• На работе клапана не сказывается перепад давления, что исключает необходимость подстройки клапана под изменяющееся давление в стволе скважины.

- Многоцикловая работа позволяет клапану открываться и закрываться столько, сколько необ­ ходимо внутри скважины, таким образом, обес­ печивается экономия средств на подъем клапана из скважины для его перенастройки.

Таблица 5.16 Клапан последовательности

Наружный диаметр инструмента		Длина докрепления		Гидро­выклю­чение	Минималь­ный предел текучести		Суммарный предел прочности на разрыв
дюйм	мм	дюйм	мм	л/мин	фунт	кг	фунт	кг
1-3/4	44,5	14-1/4	362.0	180	69120	31351	79200	35925
2-7/8	73,0	24-1/2	622,3	от 150 до 600	187000	84821	214500	97300

Рис. 5.10. Гидравлический муфта/трубный локатор

Гидравлический муфта/трубный локатор представляет собой на­дежное средство определения и корреляции глубин скважин известного профиля, которое обеспечивает точную установку бурового комплекта, пакера или другого устройства в различных ситуациях.

Локатор состоит из пальцев, покрытых цангой. Цанга открывается за счет гидравлического скольжения вверх по наклонной плоскости, при этом пальцы выдвигаются по всей окружности, достигая макси­мального внутреннего диаметра НКТ. При этом инструмент получает возможность обнаружить любые сужения или сплющенные участки на конце НКТ или около него.

Для уборки пальцев необходимо приложить к рабочей колонне подъ­емное усилие, под действием которого внутренний клапан достигнет давле­ния срабатывания и закроет цангу. Затем подача гидравлического насоса будет снижена или отключена для приведения цанги в исходное состояние. Затем буровой комплект опускается через сужение или сплющенный уча­сток. После того, как инструмент пройдет через сужение, скорость нагнета­ния будет поднята, и процедура будет повторяться столько раз, сколько не­обходимо для достижения точного положения (табл. 5.17).

Назначение

Применение двигателя, включая работы по расширению ствола скважины или резке НКТ.

Различные случаи применения пакеров.

Функциональные особенности, преимущества

• Гидравлический привод обеспечивает стабильную, надежную эксплуатацию и высокую производительность.

• Регулируемая конструкция перепускного клапана соответствует различным величинам предела прочности гибкой НКТ.

• Компактная, прочная конструкция обеспечивает высокую проч­ ность на разрыв и скручивание, позволяя спускать локатор вместе с другими ремонтными забойными компоновками.

• Возможность задействовать локатор неоднократно за один рейс позволяет обнаруживать различные рельефные особенности ствола скважины, включая ниппели, эксцентричные карманы скважинной ка­ меры и концы НКТ.

• 360° охват позволяет использовать локатор в горизонтальных скважинах, в которых буровой комплект стремится лечь на нижнюю сторону ствола, затрудняя эффективное использование обычных одно- рычажных конструкций.

• Функция экстренного размыкания позволяет использовать лока­ тор на гибкой НКТ или составной трубе.

Таблица 5.17 Муфта-локатор

Размер инст­ру­мента, дюйм/ мм	Мини­мальный внутренний диаметр, дюйм/ мм	Общая длина, дюймы/ мм	Макси­мальный диаметр выдвиже­ния, дюйм/мм	Предел прочности на разрыв, фунт/кг	Рекомендуемый вращающий момент докрепления бурильного замка, фут-фунт	Стандартное резьбовое соединение
1,688 42.88	0,56 14,22	34,20 868,68	2,40 60,96	46000 20700	458	1 дюйм МТ
2.125 53,98	0,75 19,05	36,00 914,40	3,00 75.20	57000 25650	825	172 дюйма МТ
2,875 73.03	0,81 20,57	39,90 1013,46	4,11 104,39	97000 43650	2400	278 дюйма МТ

69

Механический трубный локатор

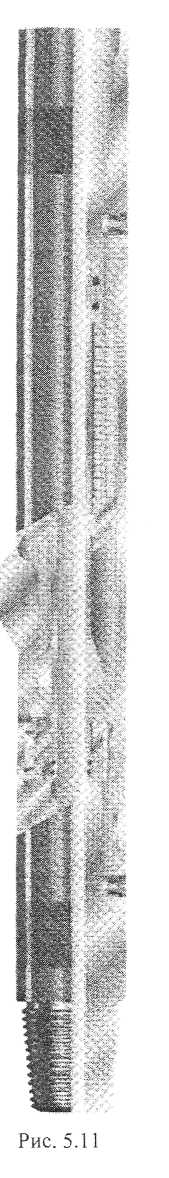

Механический трубный локатор (рис. 5.11) используется для механического определения профиля конца НКТ, а также различных муфт и других устройств в колонне для завершения скважины.

Механическое действие локатора обес­печивает корреляцию глубин в тех случаях, когда используется гидравлическая забойная компо­новка. Инструмент состоит из трех механизмов локализации, или защелок, обеспечивающих 360° диапазон охвата. Защелки выдвигаются для соприкосновения с поверхностью скважины или концом НКТ. Тип и размер защелок могут быть подобраны под определенные размеры или конструкцию конкретной забойной компоновки (табл. 5.18).

Возможность регулировки тарельчатой пружины является наиважнейшим фактором для выдвижения или уборки защелок относительно поверхности колонны. Если тарельчатую пружину не отрегулировать соответствующим образом перед спуском в скважину, вероятно, не получится выдвинуть механизм локатора в профиле и убрать его в нем же. Выдвижная функция механического трубного локатора Weatherford проста в регулировке, благодаря возможности добавлять или демонтировать тарельчатые пружины, при необходимости. Тарельчатые пружины создают проталкивающее усилие, а также выполняют затягивающую регулировочную функцию в соответствии с ограничениями рабочей колонны.

Назначение

Для корреляции глубин при использовании гибкой НКТ или других рабочих колонн.

В сочетании с работами по расширению ствола скважины или резке НКТ для обеспечения точного расположения.

Для установки блоков для разобщения пластов и других гидравлических пакеров.

70

Функциональные особенности, преимущества

• Конструкция локатора позволяет регулировать вытяжную функ­ цию для компенсации профильных ограничений рабочей колонны в оп­ ределенных стволах скважин.

• Механическая функция обеспечивает корреляцию глубин при использовании гидравлических забойных компоновок.

• Простота регулировки под определенный профиль и размер обеспечивает универсальность применения.

• Взаимозаменяемые защелки позволяют инструменту обнаружи­ вать различные особенности профиля (конец НКТ, ниппели и другие устройства).

Таблица 5.18 Трубный локатор

Наружный диаметр инструмента, дюйм/мм	Внутренний диаметр инструмента, дюйм/мм	Длина докрепления, дюйм/мм	Минимальный предел текучести, фунт/кг	Суммарный предел прочности на разрыв, фунт/кг	Диапазон наружных диаметров защелок, дюйм/мм
2 50,80	1/2 12,70	17,50 444,50	61900 28077	72000 32659	от 2,250 до 3,380 от 57,15 до 85,85
2-7/8 73,03	11/16 17,46	21,00 533,40	89000 40370	102000 46266	от 3,380 до 4.750 от 85,85 до 20,65
3-3/4 82,55	0,80 20,32	30,00 762,00	130000 58967	150000 68039	от 3,630 до 5,380 от 92.20 до 136,65 |
