Основы композиционного построения общественных зданий.
Основная задача архитектурной композиции – единство функционального содержания и архитектурной формы.
Функциональные процессы, протекающие в общественных зданиях очень сложны, складываются из нескольких разных процессов, которые иногда сливаются воедино, иногда существуют параллельно. Поэтому в целях правильного решения сложных задач проектирования общественных зданий необходимо различные функциональные процессы, привести в определенную систему. Таким образом, композиция плана общественного здания должна иметь четкую организацию. Ее основу должны составлять ядро главных помещений и структурные узлы (вестибюльная группа, вертикальные и горизонтальные коммуникации, санитарные узлы), вокруг которых группируются второстепенные помещения. В крупных общественных зданиях при большом количестве разнообразных по назначению помещений их следует группировать, образуя горизонтальные или вертикальные зоны. Такое зонирование может быть проведено внутри одного корпуса или по отдельным корпусам, составляющим целостный архитектурный комплекс.
3 Основных системы объемно-планировочной организации:
Ячеистый тип – система сравнительно небольших одинаковых помещений, может быть бес коридорной (музеи) или коридорного типа (учебные и административные здания).
Зального типа – система крупных пространств или единого большого пространства. Это театры, кинотеатры, цирки, спортивные арены и залы, плавательные бассейны, универсальные залы, выставочные павильоны, крытые рынки и т.д.
Комбинированный тип – сочетание ячеистой и зальной систем, т.е. сочетание пространства зала с группой небольших помещений-ячеек (зал ядро, а вокруг него группа мелких помещений; линейная, когда ячейковая часть располагается параллельно залу; свободная, при которой обе части могут сочетаться в любых вариантах.
Плавательные бассейны.
Бассейн – сооружение, состоящее из ванны или нескольких ванн, вспомогательных помещений и устройств, необходимых для обслуживания занимающихся и технической эксплуатации. По назначению: купальные (для оздоровительных целей), спортивные (для учебно-тренировочной работы и проведения соревнований), учебные (для обучения плаванию и массового купания), смешанные. Бассейны могут быть на естественных водоёмах и искусственные. Искусственные бассейны:
Открытый б. – основная ванна расположена на открытом воздухе.
Крытый б. – ванны расположены в закрытом отапливаемом помещении со стационарными конструкциями стен и покрытия.
Комплексный б. – включает в себя стационарные открытые и крытые ванны.
Трансформирующийся б. – можно трансформировать ограждающие конструкции в зависимости от погоды и времени года, делая ванны попеременно открытыми и закрытыми.
Чаще всего проектируют бассейны для пловцов глубиной 1,8-3,4 м с вышкой 3м и трамплином 1м. а для прыгунов высокого класса строят специальные бассейны, так как они наименее востребованы и дороже в строительстве и эксплуатации.
Графоаналитические методы построения профиля пола зрительного зала.
Построение по отрезкам ломаной линии графоаналитическим методом по формуле F=0,14n для каждого отрезка пола, где F—общее превышение луча зрения, направленного в фокусную точку из глаз зрителя в последнем ряду данного отрезка над глазом зрителя в первом ряду того же отрезка; п—число промежутков между рядами (число рядов минус 1) на данном отрезке пола; аналитическим методом по формуле У= x/x0(0,14+У0) для каждого отрезка пола, где x0, У о—координаты глаз зрителя в первом ряду на данном отрезке пола, при начале координат в фокусной точке; x, y — координаты глаз зрителя в последнем ряду на данном отрезке.
Число отрезков следует принимать: для амфитеатров—не более четырех, для балконов—не более двух. Это позволяет приблизить профиль пола к идеальной кривой равных превышений.

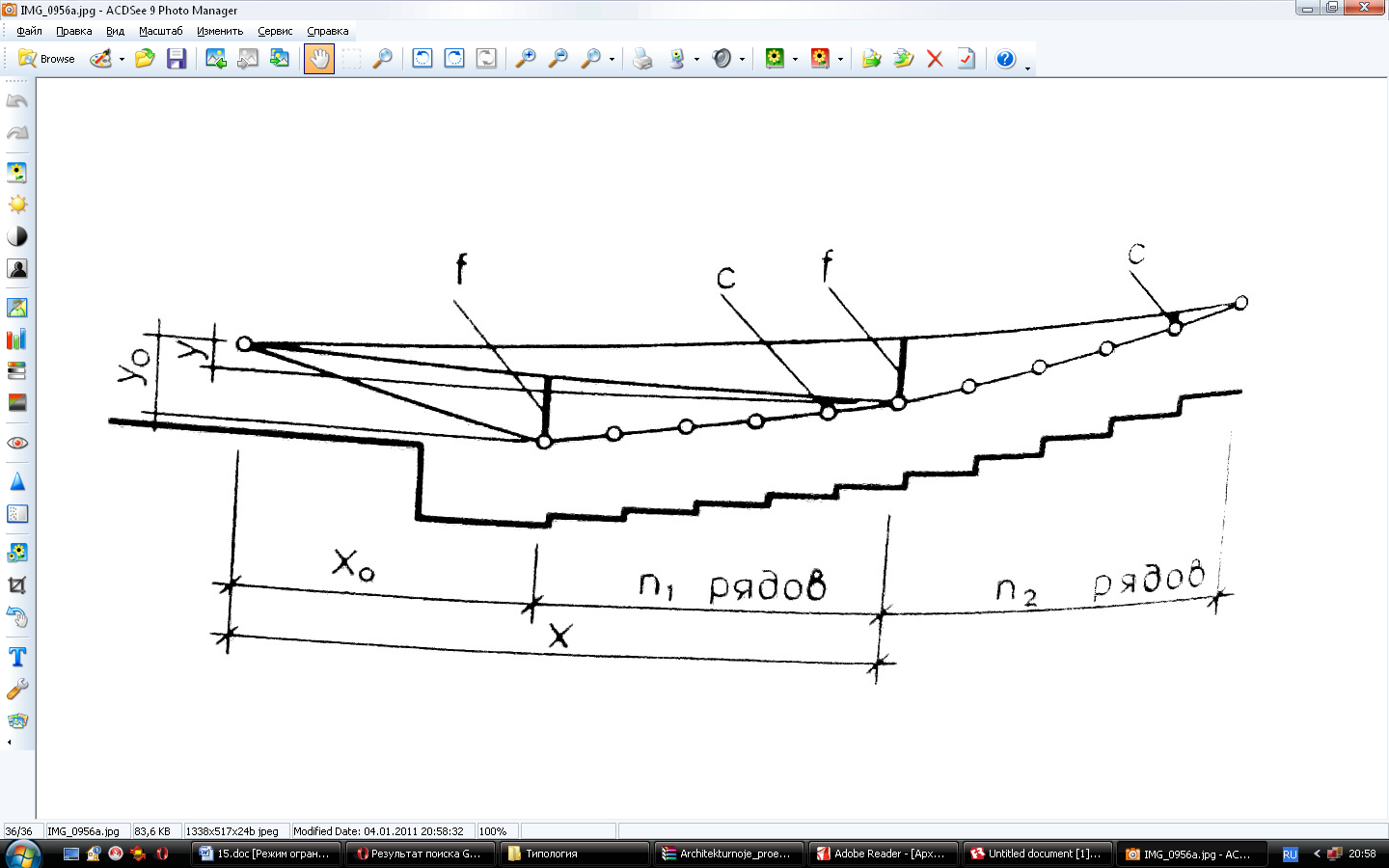

Построение профиля пола по отрезкам ломаной кривой
