56 У яких ак літака можуть застосовуватися клеєві з’єднання. Наведіть приклад.

В местах где требуется герметичность.. к примеру общики с профилем или когда клепаеться окантовка люка ниженегей панели фюзеляжа там применяетса клей

57 Що таке клеє-зварні з’єднання. Наведіть приклад.

Клеесварные соединения получаются при совмещении процессов контактной сварки и склеивания металлов. Клеесварные соединения обеспечивают герметичность клеевого шва и возможность применения обычного сернокислотного анодированного для антикоррозионной защиты поверхности изделия [5, 6, 42—44]. Кроме того, в комбинированных соединениях клеи можно использовать для защиты внутренней полости нахлестки от коррозии, заполняя ими зазор. При нагружении комбинированного соединения клеевая прослойка воспринимает значительную часть напряжений, разгружая сварную точку и способствуя повышению долговечности соединения. Такое распределение напряжений уменьшает их концентрацию у границ сварной точки и приводит к повышению прочности соединения. Наличие сварных точек, в свою очередь, увеличивает прочность клеевого шва при неравномерном отрыве и при циклических нагрузках

Клеесварная панель фюзеляжа где профиль соединяеться с обшивкой

58 На які деформації розраховуються болтове зєднання типу вухо-вилка?

На зріз.

62. Що таке панель? Класифікація панелей.

Панель – это плоские или криволенейные листы подкрепленные ребрами, профилями или заполнителями в виде гофров, сот, монолитов различной плоскости.

Классификация панелей:

• Сборные (клепаные, клеевые, сварные);

• Монолитные (цельнофрезерованные, литье, штамповка);

• По виду заполнителя (гофры, соты);

• Композитные (не металлические, металлические).

70.Які конструкції називають монолітними?

Монолитная панель – это панель в которой не принемаютя операции сборки, могут быть цельно фрезерованные, литейные, штампованные пресованые.

К числу основных достоинств монолитных панелей следует от­нести высокую жесткость, возможность получать гладкую поверх­ность и изготовлять панели переменного сечения. Благодаря умень­шению числа отверстий иод болты и наклепки эффективная площадь сечения панели по сравнению с аналогичной сборно-клепаной уве­личивается. Современные методы технологии позволяют изготов­лять панели практически равнопрочными, что и обеспечивает им преимущества в весовом отношении перед сборно-клепаными кон­струкциями. Одновременно нужно отметить, что изготовление мо­нолитных панелей требует сложного, дорогостоящего оборудова­ния. Существует опасность, что усталостная трещина в монолитной панели будет распространяться быстрее и захватывать большие участки, чем в расчлененных конструкциях, где ограничить повреж­дение легче.

71.Приведіть приклади монолітних конструкцій?

Цельно фрезерованные, литейные, штампованные, пресованые.Панель

75. Якими засобами можна виготовити монолітну конструкцію, зокрема монолітну панель?

Монолітні панелі виготовляються такими методами: 1. механообробка; 2. фрезерування; 3. хімфрезерування; 4. контурна прокатка; 5. штамповка; 6. пресування; 7. склеювання;

Фрезерування проводять на спеціально копірувально-фрезерних станках. Зачистку проводять вручну, з використанням інструменту.

ТП хім.-фрезерування:

1. підготовка поверхні панелі;

2. нанесення захисного покриття на ділянки які не піддаються обробці кислотою;

3. розмітка контурів хім. фрезерування;

4. вирізка контурів по розмітці і виділення захисного покриття з ділянок які в подальшому піддаються хім. фрезеруванню;

5. хім.. фрезерування;

6. зняття захисного покриття;

7. очистка панелі;

8. висвітлення;

9. контроль.

Гнуття монолітних панелей проводиться на:

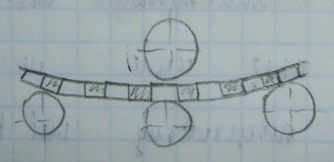

1. валкових станках;

2. гнуття на пресах;

3. дробоударне формування.

76. Порівняйте переваги і вади різноманітних видів панелей.

Панели – это плоские или криволинейные листы, подкрепленные ребрами, профилями или заполнителями в виде гофры, сот.

Панели бывают:

1. сборные панели:

• клепаные;

• клеевые;

• сварные;

2. монолитные панели:

• цельно-фрезерованные;

• штамповочные;

• литье;

3. по виду заполнителя:

• гофры, соты;

4. композиционные панели.

77. Що таке хімічне фрезерування, для чого служить, як здійснюється?

Фрезерование в металлообработке, процесс резания металлов и др. твёрдых материалов фрезой. Ф. применяется для обработки плоских и фасонных поверхностей (в т. ч. резьбовых поверхностей, зубчатых и червячных колёс) и осуществляется на фрезерных станках.

78. Чому складання каркаса літака з монолітних частин простіше складання клепаних конструкцій.

79. Які вимоги варто пред’явити до технології виготовлення монолітних панелей конструкцій для одержання максимального виграшу маси? У яких випадках цей виграш знижується?

Минимальная масса за счет того что применяются полуфабрикаты с более высокими механическими свойствами, также отсутствие отв. и КЭ. Недостатки: при возникновении трещин, они распространяются по всей панели; ограничение по габаритам; для повышения ресурса нижнюю панель выполняют из нескольких слоев.

Условия повышения усталости и надежности. В этом отношении выгодны сборно монолитные панели. По общему ресурсу они соизмеримы с монолитными. Заклепочные соединения служат ограничителем трещин. Недостатки: большой объем крепежа и отв.. Требуются дополнительные меры по снижению концентрации напряжений.
