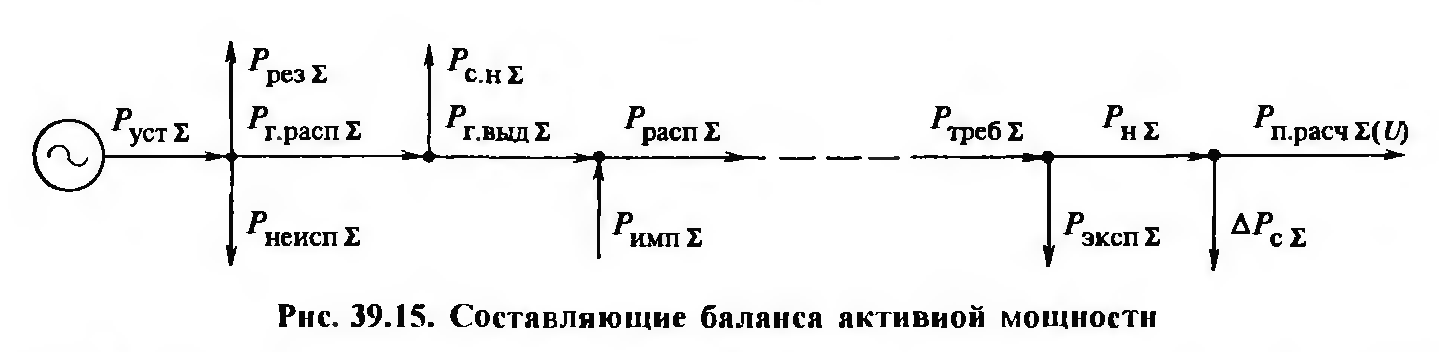

Баланс активной мощности;
Баланс активной мощности в ЭЭС определенного иерархического уровня составляется прежде всего для момента прохождения абсолютного годового максимума нагрузки системы.
При наличии в энергосистеме крупных сезонных потребителей либо электростанций с существенным сезонным изменением располагаемой мощности (ГЭС, ТЭЦ) производится проверка баланса для весенне-летнего периода.
Для энергосистем с большим удельным весом базисных нерегулируемых электростанций (АЭС) баланс мощности необходимо составлять и для минимальной нагрузки выходных дней.
Общее
выражение условия баланса активной
мощности в системе любого иерархического
уровня имеет вид
Расходная часть:
-экспортируемая
-потери
Приходная часть:
-установл
мощность Г, импорт
Ррез – резерв, Рнеисп-неиспольз часть устан мощности, Рс.н.-собств нужды
Требования к схемам ру 35—750 кВ кэс по надежности электроснабжения;
-на блочных электростанциях повреждение или отказ любого из выключателей, а также повреждение на развилке шинных разъединителей не должны, как правило, приводить к отключению более одного энергоблока и одной или нескольких линий (при этом должна быть обеспечена устойчивость ЭС или ее части);
-отказ выключателя в отключении другого поврежденного выключателя данного РУ, а также совпадение отказа или повреждения одного из выключателей с ремонтом другого не должны приводить к отключению более двух энергоблоков и линий (при этом должна быть обеспечена устойчивость ЭС или ее части);
-повреждение или отказ любого выключателя не должны, как правило, приводить к отключению более одной цепи (двух линий) двухцепного транзита 110 кВ и выше;
-отключение линий электропередачи должно, как правило, производиться не более чем двумя выключателями; повышающих трансформаторов, трансформаторов (AT) связи и трансформаторов
с.н. - не более чем двумя выключателями РУ каждого повышенного напряжения. При прочих равных условиях предпочтение следует отдавать схеме, в которой отключение отдельных цепей осуществляется меньшим числом выключателей;
-должна быть обеспечена возможность ремонта выключателей напряжением 110 кВ и выше без отключения соответствующих присоединений;
-при питании от данного РУ двух резервных трансформаторов с.н. должна быть исключена возможность отключения обоих трансформаторов
РУ должны обеспечивать требуемую надежность работы РУ исходя из условий электроснабжения потребителей в соответствии с категориями электроприемников и транзитных перетоков мощности по межсистемным и магистральным связям в нормальном режиме без ограничения мощности и в послеаварийном режиме при отключенных нескольких присоединениях с учетом допустимой нагрузки оставшегося в работе оборудования (из документов ФСК).
Организация и стадийность проектирования электрических сетей ээс;
В соответствии с Постановлением Правительства РФ от 17 октября 2009 г. № 823 разрабатываются:
Генеральная схема размещения объектов электроэнергетики.
Схема и программа развития ЕЭС России, включая схему и программу развития ЕНЭС на долгосрочный период.
Схемы и программы перспективного развития электроэнергетики субъектов РФ.
Проектирование развития электрических сетей ЭЭС осуществляется в иерархической последовательности.
На уровне проектирования ЕЭС обосновывается развитие системообразующих связей ЕЭС, включающих в себя межсистемные связи между ОЭС и наиболее важные магистрали внутриотдельных ОЭС, загрузка которых определяется режимом работы ЕЭС в целом.
На уровне объединенных ЭЭС осуществляется обоснование развития системообразующих связей ОЭС, включающих сети для выдачи мощности крупных межрайонных электростанций, межсистемные связи между ЭЭС и наиболее важные внутренние связи энергосистем, загрузка которых определяется режимом работы ОЭС в целом.
На уровне районных ЭЭС осуществляется обоснование развития остальной части основных сетей энергосистем, а также распределительных сетей напряжением 110 кВ и выше.
Более подробная разработка распределительных сетей ведется при выполнении схем развитии сетей сельских районов, городов, отдельных се-тевых районов крупных ЭЭС, а также схем внешнего электроснабжения электрифицированных участков железных дорог, магистральных нефте- и газопроводов, отдельных энергоемких объектов народного хозяйства и др.
В процессе проектирования осуществляется взаимный обмен информацией и увязка решений по развитию электрических сетей различных уровней.
Схемы развития Единой, объединенных, районных энергосистем и распределительных электрических сетей относятся к так называемым «внестадийным» проектным работам.
Стадийное проектирование объектов электрических сетей должно осуществляться на основе технико-экономических обоснований (ТЭО) или технико-экономических расчетов (ТОР), подтверждающих экономическую целесообразность и хозяйственную необходимость их проектирования и строительства.
Количество стадий проектирования, состав, оформление задания на проектирование, согласование и утверждение проектов и сметной документации регламентируются «Инструкцией о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений» (СНиП.1.02.0185).
