2.5.2 Расчет и построение картограммы
Определим масштаб мощности m при радиусе окружности (картограммы) равной 30 мм (R=30 мм).
Для определения сектора соответствующей нагрузки определяем соответствующее значение угла:
где
– установленная мощность электроприемника,
кВт;
– суммарная установленная мощность
всех электроприемников, кВт.
Сектор активной нагрузки:
Сектор нагрузки на 0,69 кВ:
Расчетный ЦЭН и картограмма нагрузок показаны на чертеже №1 графической части проекта.
3. Проектирование элементов системы внешнего электроснабжения и выбор трансформаторов гпп
Проектирование системы внешнего электроснабжения. Выбор рационального напряжения
Система внешнего электроснабжения включает в себя схему электроснабжения и источники питания предприятия. Основными условиями проектирования рациональной системы внешнего электроснабжения являются надежность, экономичность и качество электроэнергии в сети. Экономичность определяется приведенными затратами на систему электроснабжения. Надежность зависит от категории потребителей электроэнергии и особенностей технологического процесса.

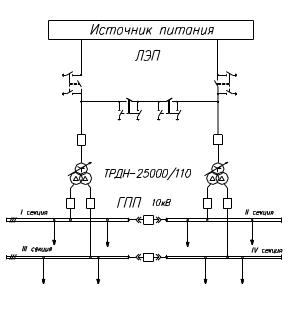

Принимаем для схемы внешнего электроснабжения — двухтрансформаторную подстанцию с разъединителями, выключателями и неавтоматической перемычкой, необходимой для ремонтных и оперативных переключений на стороне высокого напряжения (рис. 3.1.). Для обеспечения надежности питания потребителей I категории на всех секционных выключателях устанавливаем устройства АВР (автоматический ввод резерва). Распределительное устройство высокого напряжения выполняется закрытым (ЗРУ).
Рис. 3.1. Схема внешнего электроснабжения
После определения расчетной мощности ГПП и предварительного выбора внешней схемы электроснабжения рассматриваемого цеха, произведем выбор напряжения питающей сети.
Наиболее выгодное напряжение может быть определено по формуле Стилла, по скольку L<250 км , а P< 60 МВт :
где L - длина линии от ИП до ГПП (L=5 км); P – расчётная передаваемая мощность (P=25, 6348 МВт);
Следовательно, выбираем питающее напряжение 110 кВ.
Выбор типа и мощности трансформаторов гпп
В плавильном цехе имеются электроприемники I категории в отношении обеспечения надежности электроснабжения, поэтому они должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания. В связи с этим ГПП выполняем двух трансформаторную.
Однотрансформаторные ГПП допустимы только при наличии централизованного резерва трансформаторов и при поэтапном строительстве ГПП. Установка более двух трансформаторов возможна в исключительных случаях: когда требуется выделить резко переменные нагрузки и питать их от отдельного трансформатора, при реконструкции ГПП, если установка третьего трансформатора экономически целесообразна.
Выбор мощности трансформаторов ГПП производится на основании расчетной нагрузки предприятия в нормальном режиме работы с учетом режима энергоснабжающей организации по реактивной мощности. В послеаварийном режиме (при отключении одного трансформатора) для надежного электроснабжения потребителей предусматривается их питание от оставшегося в работе трансформатора. При этом часть неответственных потребителей с целью снижения нагрузки трансформатора может быть отключена.
По полной
расчетной нагрузке на шинах 10 кВ ГПП
определяем ориентировочную расчетную
мощность трансформаторов
:
Принимаем к установке трансформатор с расщеплённой обмоткой, типа ТРДН-25000/110.
Проверим перегрузочную способность трансформатора в послеаварийном режиме по условию (3.3):
26250
26092,9
Условие (3.3) выполняется.
Коэффициент загрузки данного трансформатора в нормальном режиме будет составлять:
Коэффициент загрузки в послеаварийном режим:
Согласно [13] таблицы 1, допускается работа трансформатора при значении К1 =0,5 и температуре окружающей среды (при максимальном времени нагрузки К2, h=24 часа):
В зимний период времени (-200С окружающей среды), К2
;
В летний период времени (+100С окружающей среды), К2
.
Технические данные трансформатора представлены в табл. 3.1. Приведены цены за 1991 г. без использования повышающих коэффициентов
Таблица 3.1 - технические данные трансформатора типа ТРДН-25000/110
Тип |
Мощность, кВА |
Номинальное напряжение, кВ |
Потери, кВт |
Ток ХХ, % |
цена, тыс.руб. |
|||||
ВН |
НН |
ХХ |
КЗ |
|||||||
ТРДН-25000/110 |
25000 |
115 |
10,5 |
30 |
120 |
0,75 |
13500 |
