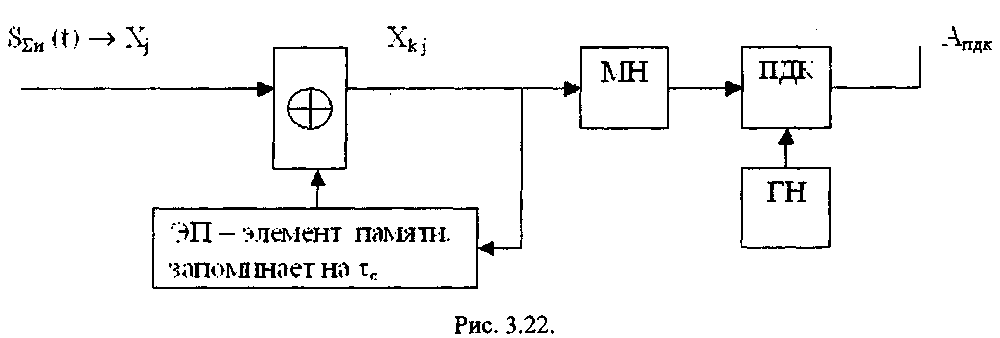

Функциональная схема модулирующей части модема
Мн(Ф) - фазовый модулятор несущей.
При ФМн модуляция - когерентный прием.
Функциональная схема корреляционного приемника

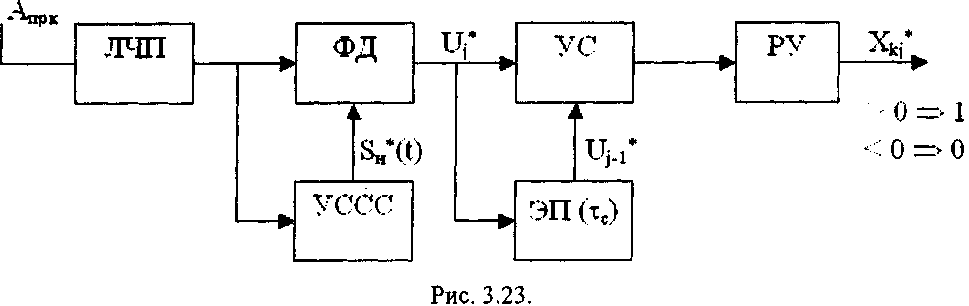

1) для случая когда не осуществляется перекодирование
УССС - устройство селекции синхросигнала
РУ - решающее устройство

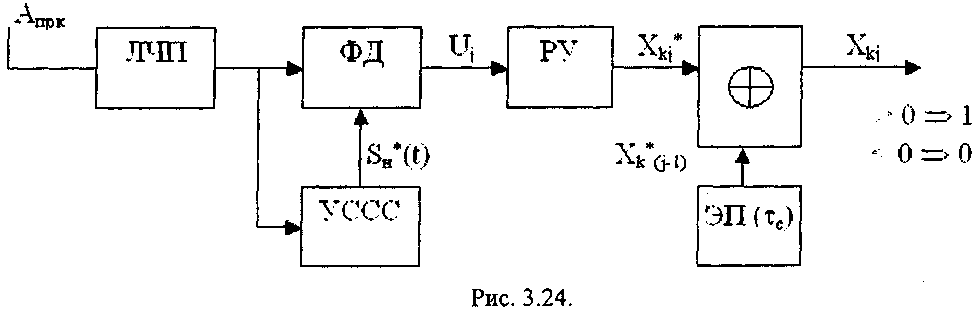

2) для случая когда осуществляется перекодирование

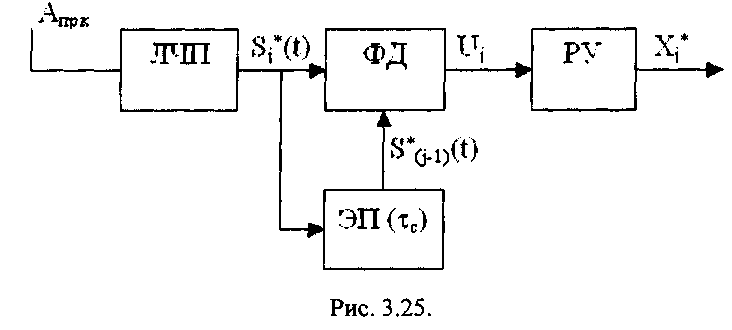

3.6.1.6. Функциональная схема автокорреляционного приемника
46. Функциональная схема и принцип работы Вокодера.
Вокодер
Компрессор - уменьшает динамический диапазон
ЧД - частотный дискриминатор
УУЛИ - устройство уменьшения логической избыточности
УУСИ - устройство уменьшения статистической избыточности
АЦП - аналоговой-цифровой преобразователь
УРК - устройство разделения каналов
ОНОТ - определитель наличия основного тона

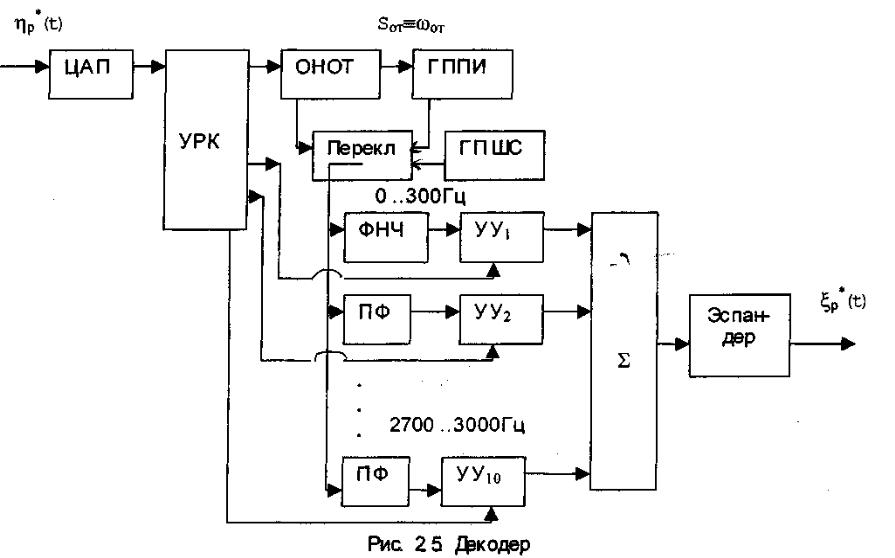

Декодер
ГППИ - генератор периодической последовательности импульсов
ГПШС - генератор псевдошумового сигнала
УУ - управляемый усилитель
Если в спектре имеется всплеск, то ОНОТ переключают в верхнее положение, на синтезатор речевого сигнала периодическая последовательность импульсов начинается синтез гласной или звонкой согласной => поступают на активные фильтры- резонаторы
Если глухая согласная то основного тона нет (ниже порога), переключатель – нижнее положение Синтезируется шумоподобный сигнал- шумовая согласная

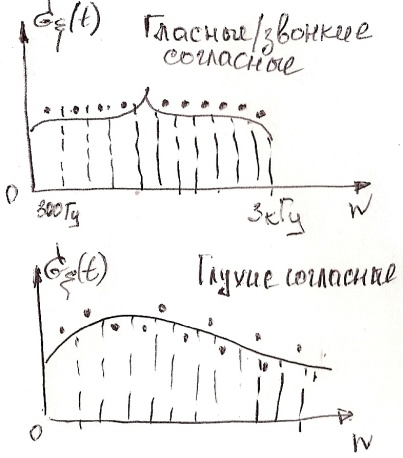

Д
ополнительный
канал определяет частоту основного
тона ( на втором рисунке основного тона
нет). Выделяют энергию сигнала, которая
попадет в каждую из этих точек. Точка
обозначает уровень сигнала на выходе
каждого фильтра после амплитудного
детектирования. 10 каналов спектроанализаторов.
Если на входе гласная или согласная, то будет 11 точек, если глухие согласные, то 10 точек.
В гортани человека имеется 2 «генератора»: периодических импульсов и генератор шумоподобных сигналов.
Для генерации гласных и звонких согласных сигнал модулируется объемными резонаторами.
Когда генерируются глухие согласные, гортань вырабатывает шумоподобные сигналы.
Устройство определения основного тона является пороговым устройством (если сигнал ниже порога, то подключается шумоподобный сигнал к синтезатору речи).
Сущность уменьшения логической избыточности - это убирать все то, что не нужно.
Пример уменьшения избыточности: передача изображения (более быстрые движения передаются чаще, более медленные-реже).
47. Обобщенная функциональная схема ткс. Назначение основных подсистем.
Формально выделяют подсистемы:
источник – потребитель:
- источник;
- ЭФП;
- потребитель;
- ПНФ;
среда передачи:
- передатчик;
- антенна передатчика;
- среда передачи;
- антенна приемника;
- ЛЧП
обратный канал связи
подсистема синхронизации
Дуплексная ТКС позволяет всем подключенным абонентам осуществлять как передачу, так и прием информации.

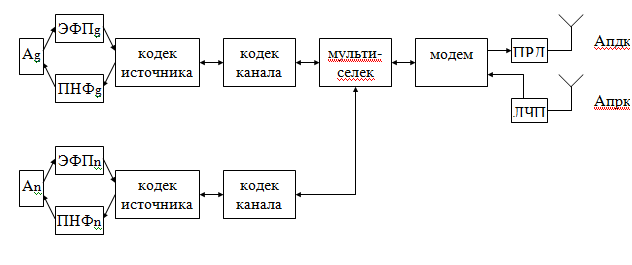

Интегрированная дуплексная ТКС:
+ см. вопрос 48.
48. Представление о дуплексной ткс.

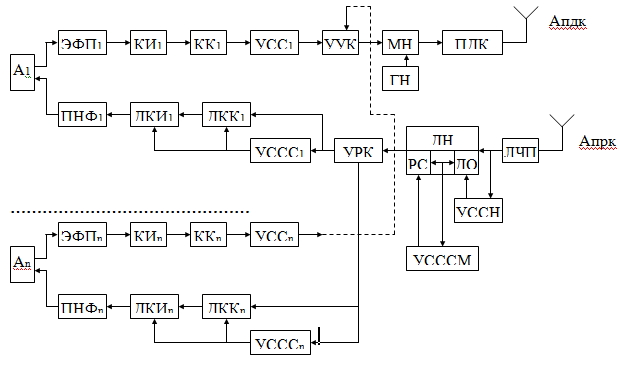

Двунаправленная система:
В реальности часть устройств в дуплексной системе интегрируют:
Кодер и декодер источника – кодек источника;
Кодер и декодер канала – кодек канала;
Модулятор и демодулятор несущей – модем;
Уплотнение и разделение каналов – мультиселек;
