43. Модем с чМн несущего сигнала.
Модем с частотной манипуляцией сигналов

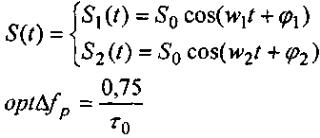

При ЧМн, некоторой выигрыш использование когерентного приёма, но не настолько существенен, => в модемах используют некогерентную ПРМ часть. При частотной манипуляции сигналов: один символ передаётся р/импульс одной частоты, другой р/импульс другой частоты. Длительности радиоимпульсов одинаковы. При некогерентном приёме, несинхронном формировании:
При Δfр < optΔfp увеличивается Рош за счет перекрытия спектров сигналов. Δfр < optΔfp - условия перекрывания спектра не ухудшаются, но ухудшается условия использования полосы частот. Чем больше Δfр, тем меньше коэффициент взаимной корреляции.
Существуют 2 возможные схемы приёмной некогерентного модема: линейная и нелинейная.
Упрощённые функциональные схемы этих 2х вариантов:

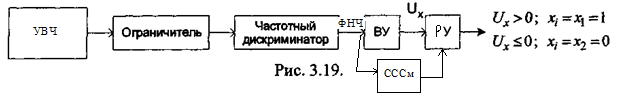

Нелинейная схема:
ЧД формирует значение входного сигнала пропорционально входному значению частоты. При НППЧ нет возможности осуществлять фильтрацию от помех с помощью СФ.

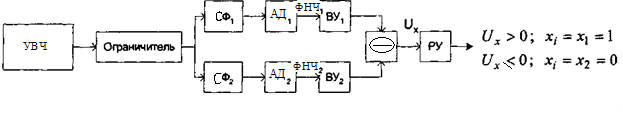

Линейная приёмник для частотного манипулированного модема.
У неё 2-ое преимущество:нет нелинейных искажений и она менее критична к изменению параметров узлов и элементов (при отказе одного из каналов продолжает работать).
Вероятность ошибки вычисляется также как для амплитудного модема. Она является более помехозащищенным, чем АМн, но и требует минимум в 2 раза большую полосу пропускания.
44. Модем с фМн несущего сигнала.

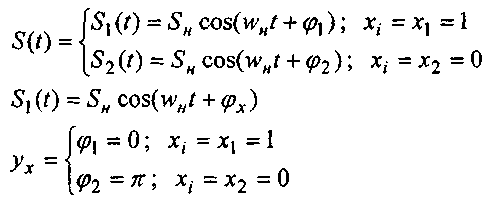

В этом случае ставится радиосигнал одной и той же частоты, но с различной начальной фазой
Где: ГОС – генератор образцов сигналов.
Составляющая суммарной частоты wоп+wн может быть отфильтрована и она может не принимать участие в решение.
Если выполним условие, что ФД может быть так построено, то (Uфд= )
Равенство
частоты
опорного и
частоты несущего
сигнала
=>
четность
и нечетность
работы РУ,
т.к. сигнал
на
выходе
.
При таких
условиях
наилучшие условия
для помехоустойчивости.
И при таких условиях возможно выполнения правила в РУ ,
но еще нужно привязать φоп к какой-нибудь начальной фазе передающего модема.
Начальная фаза привязывается к фазе несущего сигнала φоп=φн
Если в передающей части Sоп=aоп×cos(wн×t+ φн) – в идеале опорный сигнал должен совпадать со спектральной компонентой несущего сигнала. Эта составляющая выделяется подсистемой синхронизацииПодселекцию спектральной компоненты определяет высокодобротный следящий фильтр - ФАПЧ.
Система ФАПЧ может схватиться не за ту фазу (перекос фазы) из-за воздействия помех, не идеальности ФАПЧ. Если перекос на π радиан => инверсия сигнала. Избавиться от обратной работы - переход к относительной фазовой манипуляции.
45. Представление о модеме с относительной фМн.
При ОФМ фаза изменяется на π радиан не по отношению к фазе несущего сигнала, а изменяется по отношению к фазе предшедствующего символа.
Если следующий символ был 1, то фаза следующего р/импульса по отношению к предыдущему не измениться. Если следующий символ равен 0, то фаза следующего измениться по отношению к предыдущему меняется на π радиан. Устройство запоминает предыдущую фазу р/импульса.
Имеем два последовательных символа:
При подходе с ОФМ если ошибки в передачи и возникнут, то только если в 2-х символах и не больше
С помощью резонансного контура можно запомнить фазу предшедствующего радиоимпульса.
Из АФМ ОФМ надо перекодировать входную последовательность символов.
Осуществляет перекодирование исходной последовательности символ для сохранения преимуществ ОФМн и простоты.
