38. Представление о функционировании ткс с незакрепленными каналами.

Каждому источнику на все время функционирования не выделяется поднесущий сигнал, а выделяется только на то время, когда ему есть что сказать.

Схема с временным уплотнением кодовых слов или пакетов и адресным или кодовым

разделением каналов

Временное разделение каналов, кодовый признак (ВРК КП).

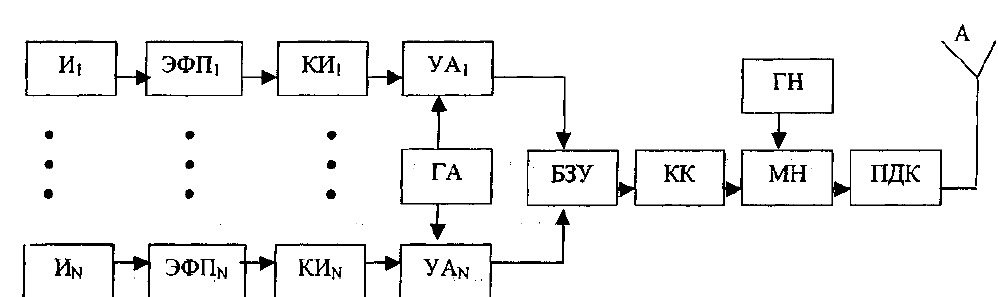

АК – адресный коммутатор

СА – селектор адреса

И - источник (в нашем случае датчик);

ЭФП - электрофизический преобразователь;

КИ - кодер источника;

УА - устройство адресации;

ГА - генератор адреса;

БЗУ - буферное запоминающее устройство;

КК - кодер канала;

МН - модулятор;

ГН - генератор несущей;

ПДК - передатчик;

А - антенна.

Эквивалент поднесущей сигнала - время передачи поднесущего сигнала.

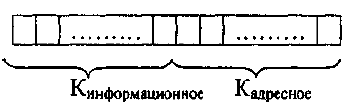

До формирования группового сигнала добавляется адресная функция: 1) индивидуальная -к каждому кодовому слову на выходе КИ; 2) адрес добавляется к пакету (блоку).Адрес каждого источника является цифровым. Состоит из отдельных блоков ( код.слов)(например: 1 значение первичного сигнала в цифровой форме или слово, например, английского языка) Каждому блоку из Kn символов можно добавить цифровой адрес, т.е.:

«-» УУК, УРК - усложняются.

Ка - закрепляется на все время работы системы. Он может хранится в памяти. Ресурсы не закреплены за источниками. Если есть n источников,то:

- количество источников.

Адрес добавляется каждому код. слову(т.е. индивидуальные кодовые адреса). Ресурсы используются более эффективно, но в одной и той же полосе могут общаться большее количество абонентов. Затраты большие, поэтому чаще используется групповая адресация.

На выходе КИ1 мы имеем случайный поток кодовых слов.

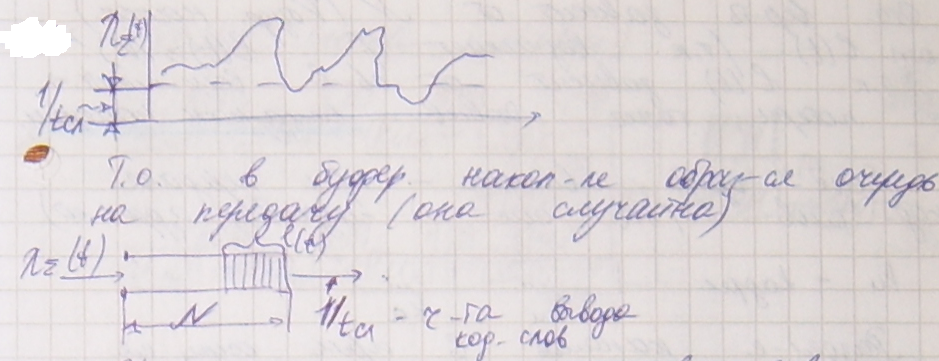

В БЗУ формируется очередь, величина которой в каждый момент времени случайна (меняется по случайному закону).

Из БЗУ полные кодовые слова извлекаются в порядке поступления через равные промежутки времени.

С некоторой вероятностью возможен пропуск очереди: Рх х - вероятность холостого хода.

БЗУ сглаживает неравномерный случайный поток в почти регулярный поток.

Задержка в очереди случайна.

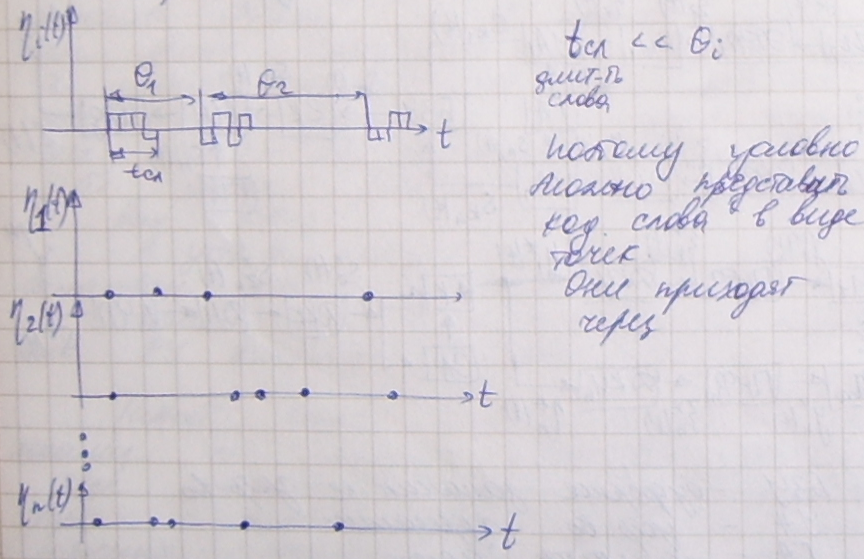

На входе БН получается суммарный поток кодовых слов. - интенсивиность прихода кодовых слов.

Из буферного накопителя кодовые слова выводятся с постоянными интервалами, что нарушает масштаб реального времени.

1 - длина очереди (случайна и меняется во времени).

В таких системах возможны две специфические ошибки: 1) связанная со случайной длиной очереди; 2) связанная с потерями (дополнительная ошибка воспроизведения первичного сигнала - джитер).

Все источники воздействуют вместе на каждого за счет общности БН, они эквивалентны межканальными помехам (общность буферного накопления).

Система с групповой адресацией: устройство накопления находится до буферного накопителя – адрес добавляется к этому пакету.

Можно передать метки времени - уменьшить влияние ошибки за счет задержки.

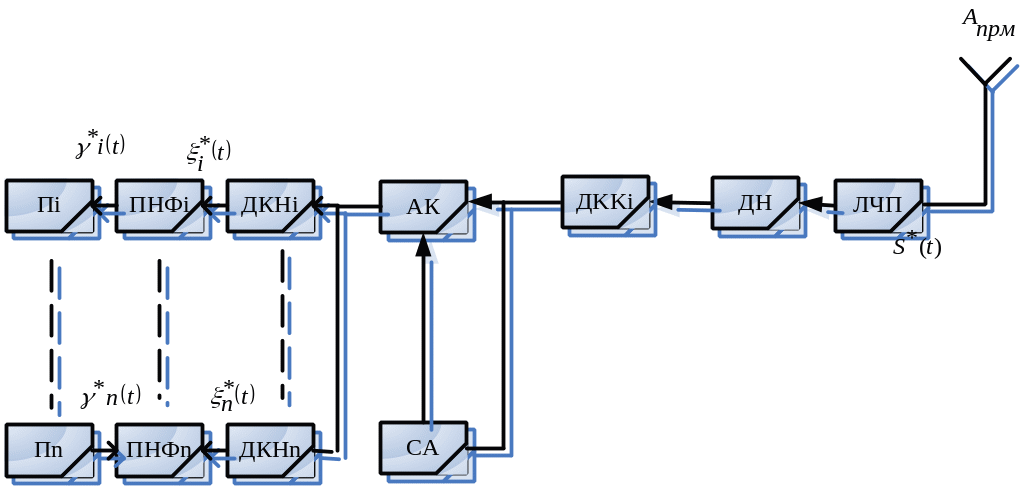

В приемной части системы должна быть синхронизация по символам и по словам – для нахождения адреса (с помощью СА), а по адресу осуществления адресного разделения канала.

Возможно адресное искажение - один адрес за счет ошибки может трансформироваться в другой.

Борьба с межканальными помехами:

1. С каждым кодовым словом передавать время (не очень удобно). Используют метки времени – уменьшают неопределенность во временном положении.

2. Потери можно скомпенсировать БЗУ.

3. Защищаь адрес с помощью кодирования.

Вопрос по теме: нарисовать эпюры сигнала на всех точках схемы.
