36. Псевдошумовые и частотновременные сигналы.
Шумоподобные или псевдошумовые сигналы

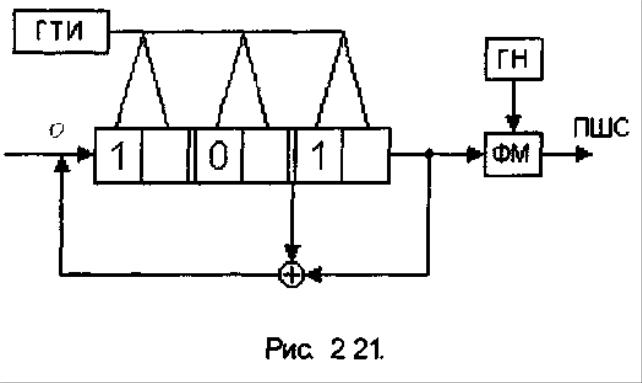

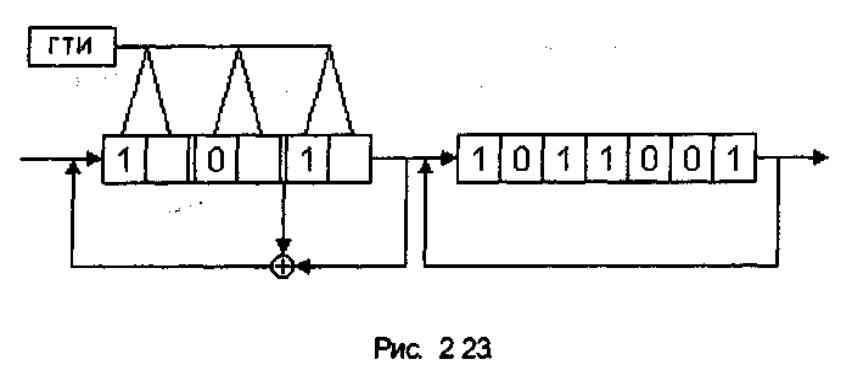

В качестве огибающих псевдошумовых сигналов используются m-последовательности(m- последовательность максимальной длины регистра сдвига). Эти последовательности вырабатываются генератором построенным на основе регистра сдвига с обратными связями через сумматоры по модулю 2(mod 2).
3 триггерные ячейки
ГТИ - генератор тактовых импульсов
Регистр сдвига - цепочка последовательно соединенных триггеров, в которой содержимое под действием тактовых импульсов сдвигается от текущей позиции к последующей или от предыдущей в последующую обратную связь через сумматор
1-количество ячеек регистра сдвига
Существует такой вариант для регистра сдвига с любым числом ячеек с определенным набором обратных связей, который обеспечивает генерацию последовательности максимальной длины При большей длине регистров вариантов может быть несколько. Методов синтеза генераторов m-последовательностей не существует, зато существуют таблицы генераторов m-последовательностей
Преимущества m-последовательности:
-приближает ее к свойствам белого шума;

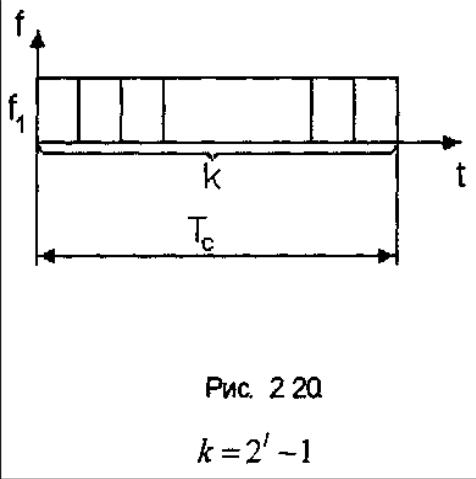

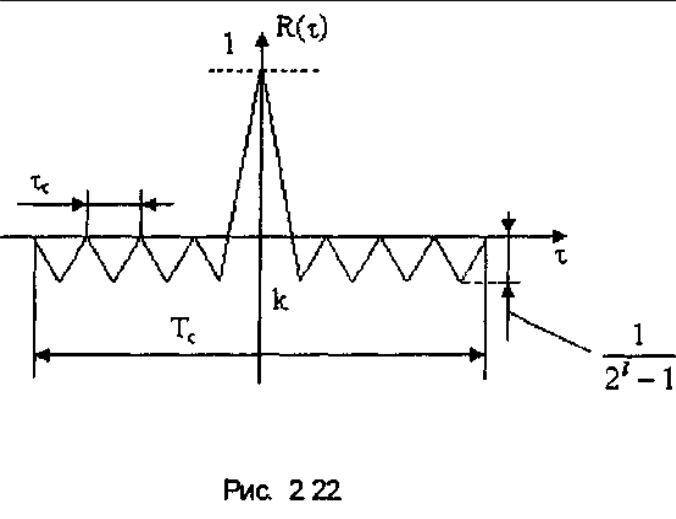

Коэффициент автокорреляции псевдошумовой последовательности имеет вид
При большом количестве элементов в сигнале его свойства приближаются к свойствам белого шума
23-1 - вариантов псевдошумовой последовательности Количество сигналов равно периоду псевдошумовой последовательности Все циклические перестановки одной ПСП представляют собой другие ПСП принадлежащие другому множеству.
Второй класс сложных сигналов
Частотно- временные сигналы

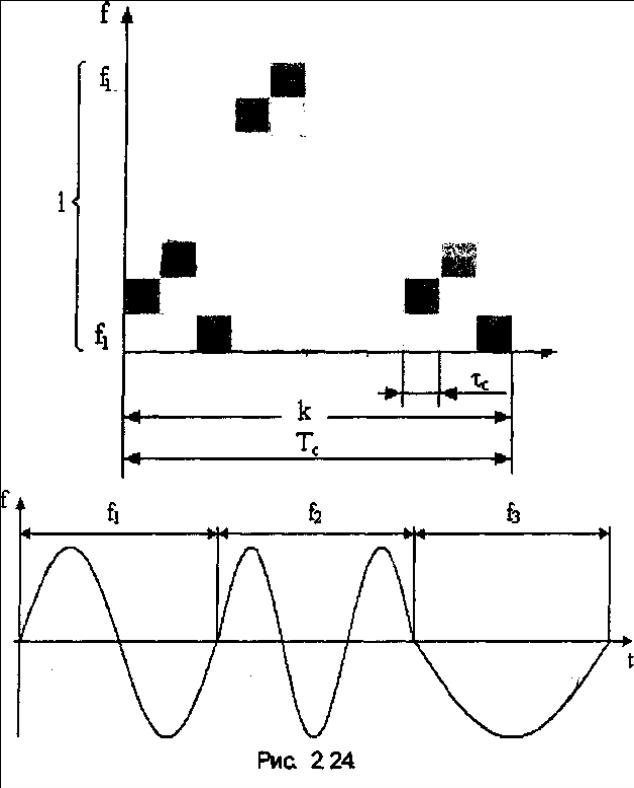

Такие сигналы изображаются полной частотно временной матрицей
Все сигналы ортогональны ни один радиоимпульс не повторяется на одних и тех же временных позициях Радиоимпульс f3 может использоваться в других сигналах, но на других частотах.
Если l и k велики, допускается небольшое перекрытие, количество сигналов возрастает.
Для ЧВ сигналов применяют изменение фазы на π-радиан, и количество сигналов удваивается
При небольшом количестве элементов частотно- временной матрицы допускают небольшую не ортогональность сигналов.
37. Общая задача кодека канала и модема радиолинии.
Модем радиолинии в ТКС.
Модем
радиолинии и кодер канала выполняют
общую задачу – имеется некое цифровое
представление сигнала (первичного
группового
),
сообща они преобразуют это цифровое
представление в радиосигнал.
гн
КК
…
Такое преобразование должно осуществляться таким образом, чтобы обеспечить в ТКС необходимую сопротивляемость воздействию шумов/ помех . Существует 2 способа:
А). Передача- прием цифровых сигналов по элементам или символам – каждому символу ставится в соответствие своя форма радиосигнала.
Если
на
воздействует аддитивная гауссова помеха
то исп. противоположные сигналы
и исп. оптим. двухканальнго корреляционного
приемника в линейной части.
Б).
Передача- прием по блокам, т.е. цифровой
сигнал разбивается на блоки с
символами, всего блоков
.
Передающая часть должна формировать символов.
Наилучшее построение, если сигналы являются симплексными.
Лучше, чем оптимальная передача/ прием вцелом придумать нельзя, но в случае если длина блока велика -> надо много сигналов -> сложная передающая часть и надо много каналов в приемнике. Поэтому нашли компромисс – прием/ передача осуществляется попеременно с использованием кодирования сигнала. Чтобы получить помехоустойчивость добавили кодер и декодер.
Появляется модем.
Недостатки корреляционного приемника:
-чувствительность к точности воспроизведения образцов сигналов.
-согласованный фильтр чувствителен определению момента принятия решения (долен точно совпадать с границей символа).
В реальных модемах радиолинии поступают следующим образом: фильтрацию от помех осуществляют с помощью согласованного фильтра, а принятие решения осуществляют не по гармоническому сигналу на выходе согласованного фильтра, а по огибающей сигнала, что позволяет уйти от недостатков.
