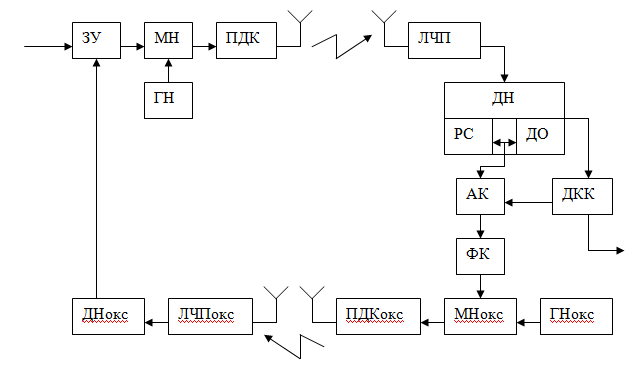

Система с решающей ос:
АК – анализатор качества
ФК – формирователь команды
+ см. вопрос 22.
25. Уплотнение каналов, общие принципы формирования группового сигнала и разделения каналов.
Одноканальная система – очень дорогостоящая.
Для передачи множества сообщений от множества источников множеству потребителей используют:
1. многоканальное построение ТКС, в этом случае общими ресурсами являются:
а) ВЧ-часть ТКС (ГН, МН, ПДК (усилитель мощности), передающая антенна, ЛЧП(ус-ль м-ти приемной части радиосистемы));
б)полоса частот
2. возможности коллективного радиодоступа, в этом случае общими ресурсами являются:
а) полоса частот ТКС;
б) узлы коммутации и ретрансляции.
В 1-ом случае гр. сигнал формируется в передающей части системы, а во 2-ом – в среде распространения сигнала.
Многоканальное построение ТКС используется, если источник и получатель локализованы в небольшом ограниченном пространстве. В этом случае, путем уплотнения каналов для множества источников и получателей возможно использовать не только общую полосу частот, но и так называемый ВЧ-канал.

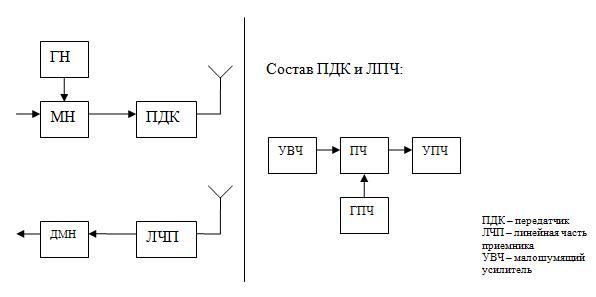

Для осуществления передачи сообщений на достаточно большие расстояния мощности сигнала на выходе модулятора недостаточно, поэтому мощность радиосигнала, который формируется на выходе МН (модулятора несущей), увеличивается при помощи усилителя мощности (искажений при правильном построении практически нет). С этой же целью перед ДМН (демодулятором несущей) ставится УВЧ (усилитель высокой частоты), а иногда и УПЧ (усилитель промежуточной частоты) (супергетеродин).
Для того, чтобы ВЧ-часть и полосу частот, выделяемую ТКС, использовать сообща, из множества представлений первичных сигналов формируют общий групповой сигнал и уже им модулируют несущий сигнал.
-

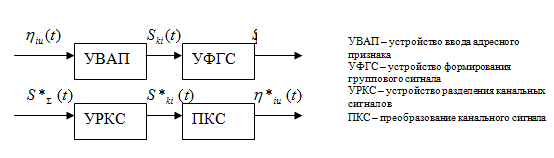

процедура уплотнения каналов, где
-
синхронизированный избыточный цифровой
сигнал *(короче, это цифровой сигнал,
прошедший через устройство словной
синхронизации и кодер канала, но для
данного вопроса это не существенно);
- общий групповой
сигнал;
В приемной части системы разделяют каналы и получают оценку первичных сигналов:
Функционал Ф должен формироваться определенным способом, чтобы каналы можно было разделить.
Формирование группового сигнала содержит два этапа:
Введение в каждое цифровое представление адресного признака.
Формирование группового сигнала.
2 основных способа введения адресного признака.

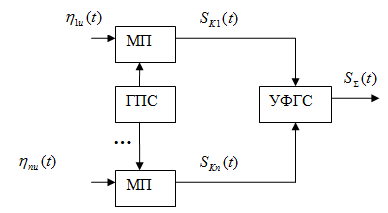

1. Использование в качестве адреса несущей сигнала.
Каждому
источнику выделяется свой поднесущий
сигнал:
.
Эти поднесущие должны существенно
отличаться друг от друга. Введение
адресного признака осуществляется
путем модуляции цифровым преобразователем
первичного сигнала поднесущей сигнала.
Условие разделимости каналов:
должен
существовать такой
Разделимость
в этом случае обеспечивается и свойствами
поднесущей, и свойствами

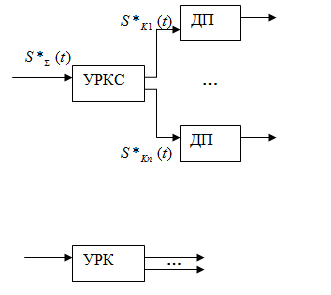

Разделение каналов может осуществляться в два этапа:
При таком способе введения адресного признака поднесущий сигнал закрепляется за источником на все время работы системы.
Каждый
сигнал характеризуется своим энергетическим
спектром. Основная энергия каждой
поднесущей сосредоточена в пределах
определенной полосы частот
каждому
источнику на все время работы выделяем
свою полосу частот (определенная часть
энергии ТКС закрепляется за каждым
источником). Поэтому такой метод называют
методом с закрепленными каналами.
2. Адрес каждого источника является цифровым.
В
современных системах связи чаще
используют метод с незакрепленными
каналами. Цифровой сигнал состоит из
отдельных блоков кодовых слов,
содержательно самостоятельных. Можно
каждому такому блоку, состоящему из
определенного числа
символов,
добавить цифровой адрес, который состоит
из
символов.
Этот адрес закрепляется на все время
работы системы.
О
н
либо хранится в памяти системы, либо
добавляется к кодовому слову (т.е., когда
источник «говорит»)
ресурсы
за источником не закрепляются, полосу
частот и энергетику может использовать
любой активный источник.
Если
число источников – n, то
.
Получаем необходимое количество адресных
символов (в случае индивидуальной
адресации):
Ресурсы ТКС могут использоваться более эффективно, т.е. в той же полосе частот, при той же мощности может использоваться большее число источников. НО удельные затраты на адресацию весьма велики. Поэтому часто используют групповую адресацию. Адрес добавляют к группе кодовых слов отдельных источников:
В этом случае адрес содержит сведения о том, кодовые слова каких источников содержатся в пакете и как они в этом пакете расположены (в каком порядке). Эти сведения позволяют разделить кодовые слова в УРК и направить соответствующим потребителям. Формируется пакет, потом этим пакетом модулируется несущая сигнала. Как правило, пакет является фиксированным (либо в адресе заключается инф-я о размере пакета).
