22. Обратная связь в ткс, назначение и принцип реализации.
В современных системах передачи информации для борьбы с изменяющимся уровнем помех в большом динамическом диапазоне используются обратные каналы связи.
Существуют 2 основных вида обратной связи в системах передачи информации:
1. Обратная информационная связь.
2. Обратная решающая связь.
Принцип реализации ОС один и тот же:
Передача информационных сигналов осуществляется блоками или пакетами. Для осуществления ОС каждый такой блок/пакет до передачи на вход модулятора несущего сигнала предварительно запоминается в специально предусмотренном для этой цели запоминающем устройстве (ЗУ). Затем он поступает на вход модулятора (МН) и передается в приемную часть ТКС.
В приемной части ТКС совместно с передающей частью или автономно осуществляется оценка качества передачи этого блока/пакета. Если качество удовлетворительно для потребителя, формируется команда, разрешающая передачу следующего блока/пакета. При этом этот блок/пакет записывается в ЗУ вместо предшествующего и передается на вход МН.
Если же качество неудовлетворительно, то формируется команда, в соответствии с которой осуществляется повторная передача того пакета, который уже был передан. Он извлекается и ЗУ и вновь поступает на вход МН.
Формально количество повторений осуществляется до тех пор, пока качество не станет удовлетворительным. Чем больше интенсивность (мощность) помех, тем большее количество повторений приходится выполнять для достижения необходимого качества. При этом снижается скорость передачи информации, т.е. система с ОС при росте интенсивности помех снижает скорость передачи информации. В реальных системах количество повторений ограничивают, чтобы они не зациклились (обычно 3-4 повторений).
23. Информационная обратная связь.
Различия информационной и решающей ОС:
В случае информационной ОС для оценки качества передачи блока/пакета, блок/пакет, полученный после декодера канала ретранслируется в передающую часть системы и там сравнивается с тем блоком, который хранится в ЗУ. Если они совпали, то принимается решение, что ошибка не произошла и осуществляется передача следующего блока. Если нет, то осуществляется передача того пакета, который хранится в ЗУ.
В этом случае пропускная способность Обратного канала связи должна быть такой же, как пропускная способность прямого канала. В обратном канале связи могут так же возникать ошибки => информационная ОС не гарантирует полную защиту от ошибок.

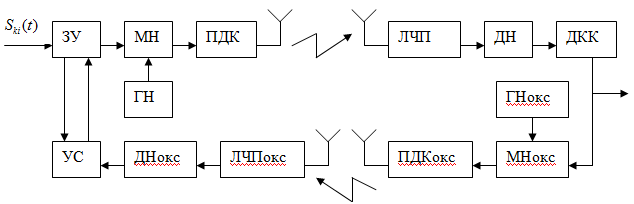

Система с информационной ос:
+ см. вопрос 22.
24. Решающая обратная связь.
В случае решающей ОС оценка качества передачи блока или пакета осуществляется в приемной части системы (либо в ДКК путем обнаружения ошибок, либо путем анализа сигнала огибающей – последнее более точно но и более сложно). Если качество признается удовлетворительным, то в приемной части системы формируется команда, разрешающая передачу след блока или пакета. Эта команда передается по обратному каналу связи в приемную часть системы. Если качество неудовлетворительное, то формируется команда, требования повтора передачи того же блока/пакета.
Формально по обратному каналу может передаваться 1-ин символ (1-удовл. 0-неуд.), т.е. пропускная способность может быть меньше. Но вероятность ошибки возрастает, т.к. ошибка в 1-ом символе приводит к ошибке в передаче пакета.
