Блок-схеми алгоритмів

Б лок-схеми використовуються для графічного більш нагляд­ного запису алгоритмів. Окремі дії і групи подібних дій алгоритму зображаються у вигляді геометричних фігур. Ці фігури мають стандартне зображення і призначення, їх називають блоками або символами. Блоки з'єднуються стрілками, за допомогою яких поз­начається послідовність виконання алгоритму.

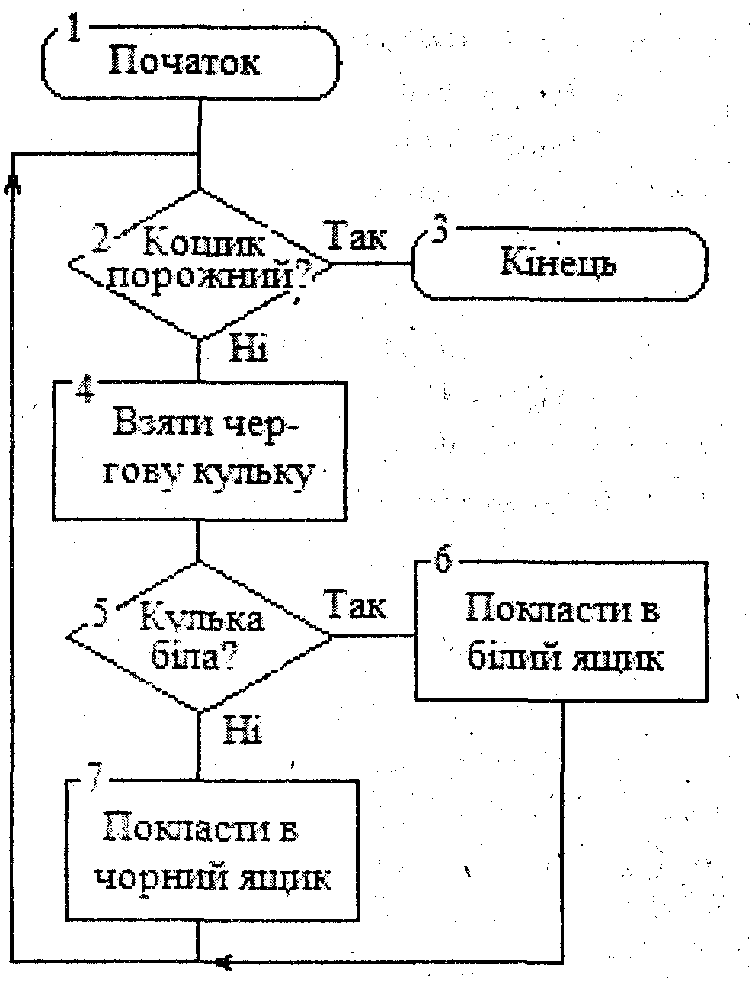

Наприклад, необхідно розкласти білі і чорні куль­ки, які знаходяться в кошику відповідно в білий і чорний кошики. Алго­ритм виконання .цієї задачі для виконавця-робота буде мати такий вигляд, як зображено на малюнку. В цьому алгоритмі викорис­товуються три види блоків (всіх можливих блоків біля 20): «Початок» і «Кінець» -блоки 1 і 3; вказівка «Вико­нати» дію - блоки 4, 6, 7; вказівка «Перевірити» за­дану умову і вибрати один з двох напрямків залежно від того виконується (Так) або не виконується (Ні) умова - блоки 2 і 5.

Базові структури алгоритмів

Слідування - вказівка подається у вигляді послідовності двох (або більше) простіших вказівок «Виконати». Наприклад: «Подрібнити ягоди шипшини» «Закип'ятити воду» «Залити ягоди кип'ятком» «Кип'ятити 10 хвилин» «Дати прохолону­ ти» «Процідити»... '

Розгалуження - використовується для вибору напрямку подальшої роботи залежно від виконання або невиконання заданої умови. Наприклад, «буде дощ, так: взяти парасольку, ні: не брати парасольку»; «набрав прохідний бал, так: поступив, ні: не поступив».

Повторення - використовуються, коли доводиться одну й ту саму дію або послідовність дій виконувати кілька разів. Приклад алгоритму повторення: «Бити молотком цвях, поки його шляпка не зрівняється з поверхнею дошки».

Типи виразів

В інформаційних технологіях (починаючи від програмування і закінчуючи телекомунікаціями) широко використовуються три основних типи виразів: арифметичні, умовні і логічні.

Значення виразу буде числовим (для арифметичного виразу) або логічним (для умовного або логічного виразів).

Арифметичний вираз - це звичайна формула, операндами якої можуть бути числа, змінні і функції. Наприклад, b² - 4ас -арифметичний вираз. В комп'ютерних технологіях для позначення арифметичних операцій використовуються знаки: «+» (додавання), «-» (віднімання), «*» (множення), «/» (ділення), «**» або «^» (степінь). Наприклад, в програмі Excel для обчислення дискримі­нанту треба написати =b^2 - 4*а*с. Значенням арифметичного виразу може бути будь-яке дійсне число.

Умовний вираз - це вислів про значення операндів, який може бути істинним або хибним. Наприклад, якщо змінна в момент висловлювання має значення 6, то вислів 2<а є істинним, а вислів а>15 - хибний. Результатом умовного виразу є логічне (булеве) дане, яке може набувати лише два значення - «Так» або «Ні» (інші формулювання: «Истина» або «Ложь», «true» або «false», 1 або 0). Операндами умовного виразу можуть бути числа, змінні, функції та рядки символів, з'єднані між собою знаками відношення: «=» (дорівнює), «о» (не дорівнює), «>» (більше), «<» (менше) тощо. Умовний вираз - це лише представник логічного виразу.

Логічний вираз - це складний вислів про значення декількох умовних виразів. Операндами логічного виразу можуть бути умовні вирази, які з'єднані знаками логічних операцій AND або OR («I» або «АБО», «И» або «ИЛИ»). Логічний вираз (так як і умовний) може набувати лише булеве значення. Наприклад, вираз d > 5 AND а <2 буде істинним, якщо одночасно два відношення d > 5 та а <2

будуть істинними. Вираз d > 5 OR a <2 буде істинним, якщо хоча б одне із двох відношень буде істинним.

В електронних таблицях, інформаційних системах, мовах програмування широко застосовуються також символьні вирази, операндами яких є рядки символів. Для них використовується лише одна арифметична операція - конкатенація (з'єднування). Знак цієї операції «+», а результат операції - новий рядок символів. Рядки символів записуються в лапках «"» або апострофах «'». Пропуск -це рівноправний знак символьного рядка. Наприклад, "дорога життя" = "дорога" + " життя".
