1.2.1 Перспективні типи cd

Існуючі сьогодні CD-ROM "народилися" від аудіодисків, технологічна готовність випуску яких існує вже більше 15 років. За цей час виникли і нові технологічні можливості, і достатній ринок для створення пристрою, орієнтованого на ефективне збереження даних, і зручні засоби доступу до них. Можливості формату, заснованого на Червоній книзі, майже вичерпані. Природно, що світ прагне до створення більш сучасних CD. Такі CD давно чекають на ринку, для них не тільки придумали назву( High Density Compact Disk - HD CD), але і встигли поміняти його на MMCD (MultiMedia CD). Очікується, що за рахунок зменшення довжини хвилі зчитувального лазера вдасться зменшити розміри і відстань між доріжками. У совокупності з поліпшенням структури збереження інформації і більш сучасними засобами корекції ошибок, можливо, вдасться досягти ємності 3,7 ГБ на диск. Ще велику ємність обіцяє мультіповерхностна технологія, при якій запис здійснюється на декількох (для початку на двох ) шарах, розташованих один над іншим. Вибір зчитуваного шару забезпечується фокусуванням променя саме на ньому , а короткофокусна оптика дозволяє зменшити перешкоду від іншого шару до прийнятної величини.

1.3 Dvd диски

DVD може існувати в декількох модифікаціях. Сама проста з них схожа на звичайний диск, що відрізняється тільки тим, що відображає шар розташований не на шарі полікарбонату , а на шарі половинної товщини. Другу половину становить плоский верхній шар. При цьому ємність такого диска досягає 4.7 Гбайт, що забезпечує більш двох годин відео телевізійної якості (компресія MPEG -2). При цьому без особливих труднощів на диску можуть додатково зберігатися високоякісний стереозвук і титри. Якщо обидва шари несуть інформацію, то сумарна ємність становить 8.5 Гбайт. Toshiba і Time Warner пропонують використовувати також двосторонній двошаровий диск . У цьому випадку його ємність складе 17 Гбайт.

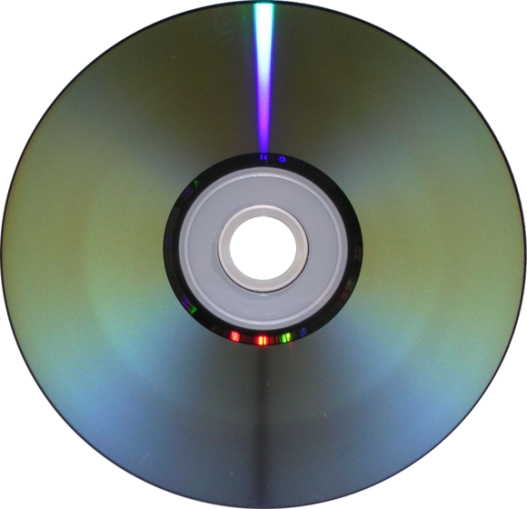

Мал 3. DVD диск

Уже цієї характеристики досить, щоб уявити собі вплив, що може зробити такий диск на кіно/відео індустрію. Недарма значна частина суперечок і затримок з виробництвом пристроїв DVD викликана узгодженням способів захисту авторських прав від піратського копіювання. Цифрові системи, як відомо, зберігають якість сигналу при копіюванні і вже не є перешкодою для створення неліцензійних копій.

Щоб зрозуміти як удалося досягти настільки значного зростання обсягу інформації на DVD диску порівняємо його з CD- ROM. Головна відмінність звичайно в збільшеній щільності запису інформації. За рахунок перекладу лазера, що зчитує , з інфрачервоного діапазону ( довжина хвилі 780 нм ) у червоний ( з довжиною хвилі 650 нм чи 635 нм ) і збільшення числової аппертурой об'єктива до 0.6 ( проти 0.45 в CD ) дости ¬ гается більш ніж дворазове ущільнення доріжок і укорочення довжини питов (що відбивають висту-пов/впадін ) , що й видно.

Крім збільшення фізичної щільності розміщення інформації на диску відбулися зміни й у способах її подання. Так на зміну способу мо ¬ дуляціі 8 /14 ( EFM - eight to fourteen modulation ) прийшов спосіб , званий EFM + . Він відрізняється не ¬ скільки іншим алгоритмом перетворення і, головне (!) , Вимагає введення на границі байт НЕ трьох а тільки двох додаткових біт , що підтримують умову обмеженості розмірів пита в діапазоні від 3 до 11 біт ( тобто між двома послідовними одиницями після кодування не менше 2 і не більше 10 ну ¬ лий) . Таким чином отримуємо з кожного байта не 14 +3 = 17 а 14 +2 = 16 кодових біт ( це дає привід гостро ¬ словами вимагати зміни назви цього спосіб модуляції з EFM + на EFM - ) . Зміна методу модуляції тільки одне з безлічі форматних змін, що дозволяють у цілому збільшити обсяг даних. Власне перехід до EFM + додає ще майже 6 % до обсягу диска. Більш потужний механізм корекції помилок RS- PC ( Reed - Solomon Product Code ) обіцяє бути на порядок більш стійким до помилок відтворення.

1.4 МО-Drive

Перші магнітооптичні дисководи з'явилися на початку 80-х , але не отримали широкого визнання через високу вартість і складності в роботі. Завдяки застосуванню нових технічних рішень і останніх технологій в магнітооптичних системах ситуація повністю змінилася.

Існує кілька стандартних типів магнітооптичних дисководів, але найбільше поширення отримали два з них. Це 3,5-дюймові і 5,25-дюймові накопичувачі, причому 3,5-дюймові накопичувачі більш популярні, хоча вони і мають менший об'єм. Так само , як і звичайний флоппі - диск , магнітооптичні диски забезпечені віконцем захисту запису . Обидва типи дисків повністю сумісні, а дотримання стандартів магнітооптичних дисководів не прив'язує користувачів до конкретного виробника.

Запис на диск виконується за допомогою послідовного нагрівання осередка диска лазером великиої інтенсивності до t = 200 Со, в результаті чого осередок втрачає заряд до подальшого нанесення нового заряду при цій же температурі магнітної голівкою. Зчитування виробляється лазерним променем меншої інтенсивності. Він прямує на осередок і поляризується наявними там зарядом, а зчитувальний пристрій визначає чи є відбитий промінь поляризованим.

Широке розповсюдження отримали 3,5-дюймові дисководи фірм Fujitsu і IBM. Магнітооптичні накопичувачі випускаються в двох варіантах: вбудовані і зовнішні. Перевага зовнішніх накопичувачів полягає в тому, що нагрівання дисковода під час роботи лазера не підвищує температуру в корпусі самого комп'ютера. Вбудовувані накопичувачі можуть бути легко встановлені на місце звичайного флоппі -накопичувача. Всі існуючі магнітооптичні накопичувачі мають інтерфейс зв'язку SCSI або Fast SCSI (фірма Fujitsu веде розробку накопичувачів з інтерфейсом зв'язку IDE), тому потрібна додаткова установка SCSI хост-адаптера. Ці хост-адаптери випускаються для установки на шину ISA або PCI і можуть поставлятися в комплекті з магнітооптичним дисководом. Можна застосовувати хост -адаптер будь-якої фірми , проте бажано наявність на ньому кеш-пам'яті ємністю щонайменше 64 КБ і SCSI-BIOS (принаймні, можливості його установки). Якщо в хост-адаптері встановлений і активований SCSI-BIOS, BIOS активізується простою установкою перемички. Інакше доводиться інсталювати драйвери під необхідну систему. При активізованому SCSI-BIOS з'являється також можливість робити завантаження системи безпосередньо з магнітооптичного диска: для цього достатньо відформатувати цей диск як системний. Можна створити на цьому диску скільки завгодно розділів, використовуючи для цього спеціальні утиліти fdisk і format , що поставляються разом з дисководом .

Великого поширення набули "Бібліотечні" магнітооптичні накопичувачі зі змінними дисками, загальна ємність яких може становити кілька сотень гігабайтів. Зміна диска в такій системі займає всього кілька секунд і відбувається програмно, при цьому не потрібно ніякого додаткового втручання в цей процес з боку .

Магнітооптичний дисковод зовні дуже схожий на звичайний, але забезпечений електронною системою викиду носія. В принципі, робота з ним мало чим відрізняється від роботи з звичайним дисководом, а для користувача він нічим не відрізняється від звичайного вінчестера. Магнітооптичний диск має цілий ряд переваг: він більш надійний в роботі в порівнянні з звичайними дискетами, магнітооптична голівка не торкається диска при записі і читанні і таким чином виключені взаємні ушкодження. До того ж сам диск менш чутливий до механічних пошкоджень або магнітним полям, випадкові невеликі подряпини не можуть зіпсувати диск або дані на ньому, тим більше, що сам диск знаходиться в захисному пластиковому корпусі. Магнітооптичний диск здатний зберігати інформацію більш тривалий час , ніж звичайні флоппі-диски. Фірми-виробники гарантують безвідмовну роботу диска протягом декількох десятків років.

Ці дисководи можуть використовуватися не тільки в мережевих системах як пристрої резервного копіювання, але можуть бути успішно застосовані і у звичайному ПК. Досить зручно переносити в кишені вінчестери розміром із звичайну дискету і працювати з ними як із звичайними дискетами.

Звичайно, магнітооптичні накопичувачі, як і інші пристрої, мають недоліки. Найсерйознішим з них можна вважати перегрів самого дисковода і диска в режимі запису. Для боротьби з перегрівом на них встановлюється кулер. Використовуючи внутрішній дисковод, слід по можливості намагатися встановлювати його в більш просторе місце , подалі від вінчестерів і інших накопичувачів.

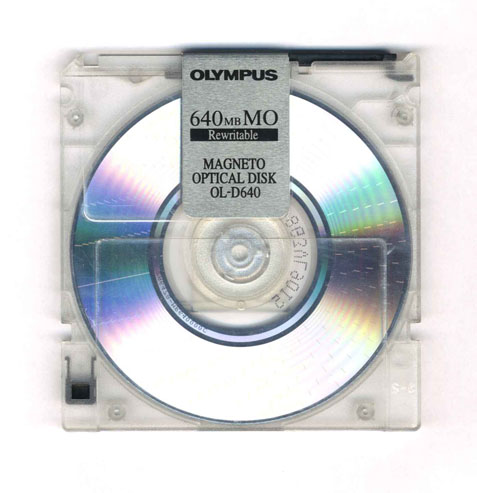

Мал 4. Магнітооптичний диск

1.5 Zip носії

Автономні накопичувачі Zip, випущені фірмою Iomega , завоювали широку популярність завдяки зручності їх застосування для передачі даних між системами. На відміну від інших компаній , що пішли по шляху створення носіїв, сумісних з FDD 3,5, компанія Iomega створила абсолютно новий пристрій, що нагадує за своєю будовою вінчестер зі змінними носіями, робота якого була заснована на принципі Бернуллі. Однак основні виробники ПК не визнали спеціального формату цих накопичувачів і не використали його при створенні системних BIOS і операційних систем. Крім того, зберігання інформації на Zip виявилося далеко не таким надійним , як то підносилося самою компанією-виробником.

В основі недорогих дисководів і носіїв з цієї групи лежить та ж технологія , що і для звичайних дискет, ємність яких була збільшена до 100 Мбайт, а то і 120 Мбайт. Сьогодні на ринку представлені дві конкуруючі технології - технологія Zip, що є власністю компанії Iomega, і відкрита специфікація LS - 120, підтримувана цілою низкою компаній. На даний момент домінують займає Zip. Хоча компанії Epson America і Mitsumi представили власні експериментальні дисководи, підтримують технологію Zip, ніякого продовження не було . Таким чином , Iomega залишається монополістом на цьому високоприбуткового ринку. Однак Mitsumi планує випустити власний дисковод, розрахований на дискети об'ємом 130 Мбайт. Накопичувачі Zip дійсно є дисководами для гнучких дисків. Ось тільки диск при цьому обертається зі швидкістю, яка у вісім разів перевищує швидкість обертання стандартного диска об'ємом 1,44 Мбайт. Відцентрова сила до межі розтягує поверхню гнучкого диска, що дозволяє щільніше і точніше розміщувати на ньому доріжки.

Дисководи Iomega Zip завоювали популярність як надійних і при цьому дешевих накопичувачів, що працюють з середньою швидкістю. Вони ідеально підходять для передачі файлів в препрес-бюро або для тимчасового резервування документів. Однак якщо вам потрібно рішення для довготривалого зберігання інформації, через нестабільність і відносно високу вартість магнітних носіїв дисководи Zip навряд чи можна буде назвати вдалим вибором. Якщо ви хочете отримати можливість запускати додатки зі свого сумного диска , Zip не підійде - йому просто не вистачить швидкості.

Крім низької ціни і відносної надійності, варто відзначити легкість установки дисководів Zip. Наприклад, модель, розрахована на роботу з паралельним портом, підключається прямо до гнізда Centronics. Зауважте, що пристрій, підключений до паралельного порту, передає дані більш ніж в три рази повільніше порівняно з SCSI-варіантом - 25 Мбайт/хв проти 84 Мбайт/хв.

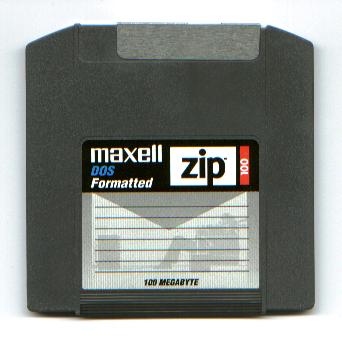

Мал 5. Zip накопичувач

Що стосується швидкості, накопичувачі Zip займають приблизно те ж положення, що і магнітооптика: між знімними жорсткими дисками і дисководами CD-R. Ми порівнювали максимальну швидкість передачі даних, тобто найбільшу швидкість читання файлів і передачі їх вмісту вашого комп'ютера. Деякі виробники замість цього вказують швидкість доступу або максимальну/мінімальну швидкість передачі. Це пов'язано з тим, що більшість типів дисководів з більшою швидкістю зчитують і записують дані з доріжок, розташованих ближче до краю диска. Операційна система і інтерфейсне обладнання також можуть впливати на швидкість передачі даних. Крім того, при вимірюванні швидкості роботи пристрою виробники вже не користуються стандартними методами. Фактично між способами вимірювання характеристик існує величезна різниця; багато аналітиків стверджують навіть, що ці показники можуть бути корисні тільки при порівнянні продуктивності різних моделей пристроїв одного виробника. Хоча технологія Zip вже стала стандартом в області знімних дисків об'ємом 100 Мбайт, виробники персональних комп'ютерів просувають конкурентоспроможну відкриту специфікацію LS-120. Цей стандарт, розроблений спільно Compaq , Imation , Matsushita і OR Technology, має три переваги перед пристроями Zip: обсяг 120 Мбайт, можливість зчитувати і записувати інформацію на стандартні дискети об'ємом 1,44 Мбайт і широку підтримку відразу декількох великих передач даних в 2,5 рази менше , ніж в SCSI-моделях Zip. Поки LS - 120 є стандартом виключно для платформи ПК , проте ситуація може змінитися, якщо в комп'ютерах Macintosh з'явиться інтерфейс E-IDE.

Технологія LS - 120 (Laser Servo) заснована на унікальній комбінації оптичної та магнітної технології запису даних. На поверхні дискети LS - 120 нанесені високоточні оптичні доріжки, які не несуть ніякої корисної інформації, і використовуються лазерною системою дисковода для високоточного позиціонування магнітної головки на потрібну доріжку. Звідси і назва Laser Servo (LS) - Оптична Система Стеження . Оптичні треки з високою точністю наносяться на дискету на заводі, і не можуть бути випадково стерті або перезаписані користувачем. Якщо в привід вставлена дискета LS - 120, то лазерна система стеження виявляє наявність оптичних доріжок на поверхні диска , і дуже точно позиціонує головку дисковода на потрібний трек. Подібна система стеження з високоточним позиціонуванням дозволяє набагато збільшити щільність доріжок на диску. На поверхні дискети LS - 120 уміщається 2490 доріжок на дюйм, а у звичайних дискет 1.44Mb HD - всього 135 доріжок на дюйм. Треки з даними записуються звичайним магнітним способом. У дисководі застосована спеціальна двохзазорна магнітна головка , яка дозволяє читати і писати як LS - 120 , так і самі звичайні - 1.44Mb (HD) і 720Kb (DD) дискети. Швидкість обертання диска збільшена в декілька разів, що дозволяє працювати як із звичайними, так і з дискетами LS - 120 на більшій швидкості, ніж у звичайному дисководі. Природно, на звичайну дискету не можна записати більше 1.44Mb . На дискети LS - 120 з лазерною розміткою уміщається 120Mb даних. Для магнітного запису високої щільності поверхня цих дискет покривається за спеціальною двошаровою технологією висококоерцетивним металевим складом. Магнітний шар наноситься на тонку 0.0025 дюймову поліетиленову підкладку.

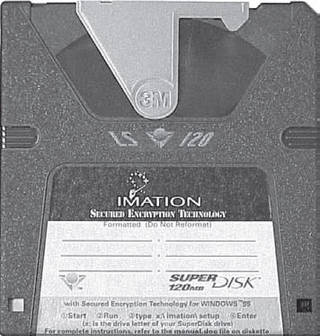

Мал 6. Накопичувач LS - 120

Дискети LS - 120 виглядають так само, як звичайні і мають віконце захисту від запису. Материнські плати підтримують завантаження з LS -120.

Види накопичувачів LS - 120 :

• ATAPI IDE - внутрішній накопичувач. Встановлюється на місце звичайного 3-х дюймового дисковода , під'єднується як master- або slave-пристрій на IDE- канал.

• PCMCIA - зовнішній накопичувач з автономним живленням і інтерфейсом PCMCIA Type II.

• Parallel port - зовнішній накопичувач з автономним живленням, підключається до PC через паралельний порт.
