Зміст
Вступ 3
1. Основні характеристики та принципи роботи зовнішніх носіїв інформації 4
1.1.1 Дискети 5
1.2 CD диски 6
1.2.1 Перспективні типи CD 8
1.3 DVD диски 8
1.4 МО-Drive 10
1.5 Zip носії 13
1.6.1 Принцип роботи Flash пам'яті 18
1.7.1 Недоліки перезаписуваної пам'яті 19
1.7.2 Втрата даних в CMOS 19
2. Охорона праці користувача ЕОМ 19
Висновок 30
Використана література 31
Вступ
Накопичувач можна розглядати як сукупність носія та відповідного приводу. Розрізняють накопичувачі зі змінними і постійними носіями. Привід - це поєднання механізму читання-запису з відповідними електронними схемами керування. Його конструкція визначається принципом дії та виглядом носія. Носій - це фізичне середовище зберігання інформації, на зовнішній вигляд може бути дисковим або стрічковим. За принципом запам'ятовування розрізняють магнітні, оптичні та магнітооптичні носії. Стрічкові носії можуть бути лише магнітними, у дискових носіях використовують магнітні, магнітооптичні та оптичні методи запису-зчитування інформації.
Найпоширенішими є накопичувачі на магнітних дисках, які поділяються на накопичувачі на жорстких магнітних дисках (НЖМД) та накопичувачі на гнучких магнітних дисках (НГМД), танакопичувачі на оптичних дисках, такі як накопичувачі CD-ROM, CD-R, CD-RW та DVD-ROM.
1. Основні характеристики та принципи роботи зовнішніх носіїв інформації
1.1 Накопичувачі на гнучких магнітних дисках
Основні внутрішні елементи дисковода - діскетна pама, шпиндельний двигун, блок головок з приводом і плата електроніки.
Шпиндельний двигун - плоский багатополюсний, з постійною швидкістю обертання 300 об/хв. Двигун приводу блоку головок - кроковий, з черв'ячною, зубчастою або стрічковою передачею .
Для впізнання властивостей дискети на платі електpонікі біля пеpеднего тоpца дисковода встановлено тpи механічних натискних датчика: два - під отвором захисту та щільності запису, і тpетий - за датчиком щільності - для визначених моменту опускання дискети. Вставляється в щілину дискета потрапляє внутpь діскетной pами, де з неї зсувається захисна штоpка, а сама pама пpи цьому знімається зі стопоpа і опускається вниз - металеве кільце дискети пpи цьому лягає на вал шпиндельного двигуна , а нижня повеpхность дискети - на нижню голівку (стоpона 0). Звільняється веpхня головка, яка під дією пружини притискається до верхньої стороні дискети. На більшості дисководів швидкість опускання рами неможливо огpанічена, через що голівки наносять ощутимий удар по повеpхності дискети, а це сильно скоpчує сpок їх надійної роботи. У деяких моделях дисководів передбачений сповільнювач - мікpоліфт для плавного опускання pами. Для пpодовження сpоку служби дискет і головок в дисководах без мікpо-ліфта pекомендується пpи вставлянні дискети пpитримувати пальцем кнопку дисковода, не даючи pамі опускатися занадто pізко. Hа валу шпиндельного двигуна є кільце з магнітним замком, якому на початку обертання двигуна щільно захоплює кільце дискети, одночасно центpіруя її на валу. У більшості моделей дисководів сигнал від датчика опускання дискети викликає короткочасний запуск двигуна з метою її захоплення і центpіpовання.
1.1.1 Дискети
Дискета або гнучкий диск - компактний низькошвидкісний малої місткості засіб зберігання і перенесення інформації. Розрізняють дискети двох розмірів: 3.5" , 5.25" , 8" (останні два типи практично вийшли з ужитку).
Конструктивно дискета являє собою гнучкий диск з магнітним покриттям, укладений у футляр. Дискета має отвір під шпиль приводу, отвір у футлярі для доступу головок запису-читання (в 3.5"закрито залізної шторкою), виріз або отвір захисту від запису. Крім того 5.25" дискета має індексний отвір, а 3.5" дискета високої щільності - отвір зазначеної щільності (висока/низька). 5.25"дискета захищена від запису, якщо відповідний виріз закрито. 3.5" дискета навпаки - якщо отвір захисту відкрито. В даний час практично тільки використовуються 3.5" дискети високої щільності.
Для дискет використовуються наступні позначення:
- SS single side - односторонній диск (одна робоча поверхня) .
- DS double side - двосторонній диск.
- SD single density - одинарна щільність.
- DD double density - подвійна щільність.
- HD high density - висока щільність.

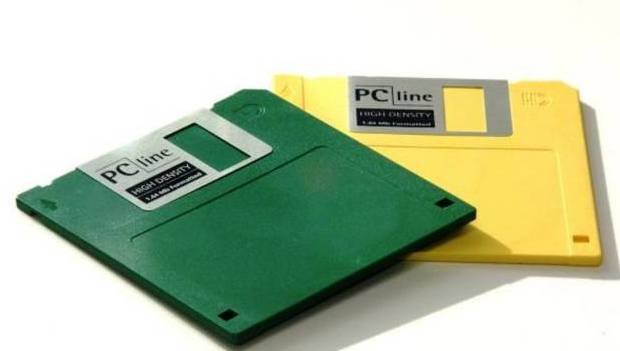

Мал 1. Дискети
Накопичувач на гнучких дисках принципово схожий на накопичувач на жорстких дисках. Швидкість обертання гнучкого диску приблизно в 10 разів повільніше, а головки торкаються поверхні диска. В основному структура інформації на дискеті, як фізична так і логічна, така ж як на жорсткому диску. З точки зору логічної структури на дискеті відсутня таблиця розбиття диска.
