Тема № 2. Работа и мощность электрического тока. Свойства электрического тока.

Лекция 2 часа.

Работа электрического тока

При прохождении по цепи электрический ток совершает работу, при этом электрическая энергия источника тока превращается в другие виды энергии (механическую, тепловую, световую и т.д.) Работа электрического тока математически выражается произведением напряжения, силы тока и времени действия.

Работа А электрического тока на участке цепи с электрическим сопротивлением R за время ∆t равна:

А = IU t = I² R t

Работа измеряется в ватт – секундах, ватт – часах или в киловатт – часах. За единицу работы принят джоуль, или ватт-секунда, т.е. работа, совершаемая током в 1 ампер при напряжении 1 вольт за 1 секунду.

Мощностью называется работа, совершаемая током в единицу времени.

Мощность электрического тока математически выражается отношением работы тока А ко времени ∆t. за которое эта работа совершена:

где,

P –	мощность тока, Вт
I –	сила тока, А
U –	электрическое напряжение, В

Прохождение тока по проводнику всегда сопровождается хотя бы одним из особых явлений – действий тока. Известно три действия тока: химическое, магнитное и тепловое.

Тепловое действие тока.

Если на участке цепи под действием электрического тока не совершается механическая работа, и не происходят химические превращения, то работа электрического тока приводит только к нагреванию проводника. При этом работа электрического тока равна количеству тепла, выделяемого для нагревания проводника при протекании по нему электрического тока. Количество выделяемого тепла определяется по закону Джоуля – Ленца:

Q = А = 0,24 I² R t (калорий).

Переводной коэффициент «0,24» - это количество тепла, выделяемого в проводнике, имеющем сопротивление 1 ом при прохождении через него тока силой в 1 ампер в течение 1 секунды.

Одна малая калория (или просто калория) - количество тепла, которое необходимо для нагрева воды массой в 1 грамм на 1 градус Цельсия. Одна большая калория или килокалория равна 1000 калорий.

Режим короткого замыкания.

Режим короткого замыкания – явление, когда в цепи резко падает общее сопротивление (т.к. образуется параллельная цепь). По закону Ома в цепи возникает большой ток, который вызывает нагрев проводников. А если учесть, что по закону Джоуля – Ленца количество выделяемого тепла пропорционально квадрату тока, нагрев может привести к возгоранию.

Плавкие предохранители.

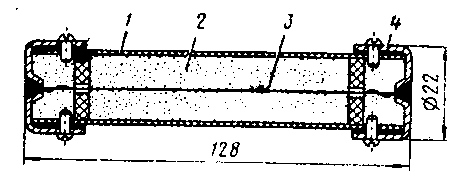

Высоковольтный предохранитель Изоляционная трубка Наполнитель (среда для дугогашения) Плавкая вставка (легкоплавкий проводник). Контактный наконечник

Плавкие предохранители, как аппараты защиты предназначены для защиты электрической цепи от больших токов. Действие плавких предохранителей основано на использовании теплового действия тока. При повышении тока выше допустимого выделяется большое количество теплоты, проводник плавится и разрывает цепь, предохраняя ее от тока перегрузки или короткого замыкания.

На троллейбусе применяются предохранители для защиты высоковольтных и низковольтных цепей.

Высоковольтные предохранители – неразборные, их «заправляют» на специальном участке, подбирая провода определенного сечения. На корпусе делается маркировка величины тока, на которую рассчитан данный предохранитель.

Предохранители низковольтной цепи – разборные, в них применяются специальные плавкие вставки. Запасные предохранители всегда должны быть в экипировке троллейбуса. Выезжать из парка без запасных предохранителей недопустимо.
