Вариант 15 Исходные данные для расчета:

Тепловая мощность реактора Q=2400 [МВт]

Давление в нижнем коллекторе реактора Pн.к.=160 [бар]

Температура на входе в активную зону tвх. = 275[С].

Подогрев на активной зоне t = 30[C].

Исходные данные к курсовой работе:

Реактор:

Размер кассеты «под ключ», H

238 мм

Диаметр твэлов, dтв.

9,1 мм

Кластерные каналы

12,6 x 0,85 мм

Центральная трубка

10,3 x 0,65 мм

Кластерные стержни

8,2 мм

Шаг решетки твэл, S

12,75 мм

Длина трубопроводов первого контура:

От реактора до парогенератора

11.5м

От ПГ до ГЦН

13м

От ГЦН до реактора

25,3м

Внутренний диаметр трубопровода

0,87м

Коэффициенты местных сопротивлений.

Активная зона:

Вход в демпферные трубы, ξдт

1,47

Вход в хвостовик кассеты, ξвх.х

1,0

Концевые решетки, ξк.р.

1,15

Дистанционирующая решетка, ξд.р.

0,96

Выход из кассеты, ξвых.к

2,18

Шайба, ξш

7,0

Контур:

ГЗЗ на входе в реактор, ξвх.гзз

0,7

ГЗЗ на выходе из реактор, ξвых.гзз

0,76

Выход из реактора, ξвых.р

0,8

Вход в реактор, ξвх.р

0,6

Изгиб трубопровода на 90˚, ξ90

0,3

Потери в ГЦН, ξгцн

2,5

Парогенератор:

Площадь поверхности теплообмена, F

6486 м2

Количество трубок ПГ, n

14000 шт.

Диаметр трубок ПГ

16 x 1,5 мм

Местные сопротивления:

Вход в коллектор ПГ, ξвх.к.пг

1,0

Вход теплоносителя из коллектора в трубки ПГ, ξвх.тр.пг

0,5

Выход из трубок в коллектор, ξвых.тр.пг

1,0

Выход из коллектора, ξвых.к.пг

0,9

Зависимость поправочного коэффициента на плавное расширение от угла расширения:



4

8

15

30

60

90

Kпр

0,08

0,16

0,35

0,8

0,95

1,07

1 63 ТВС

1 09 Кластерных 54 свп

70 стержней 39стержней 30 шайбованных 24 без шайб

поднятых опущенных на 50%

Расчёт геометрии твс.

1 Участок

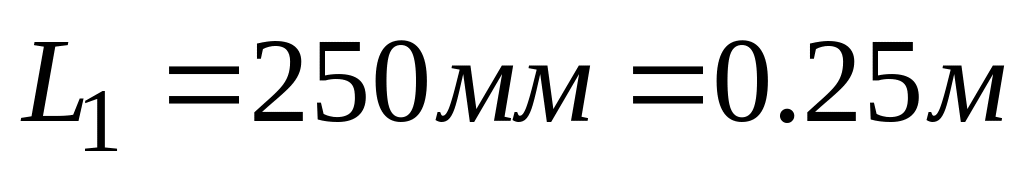

Длина участка

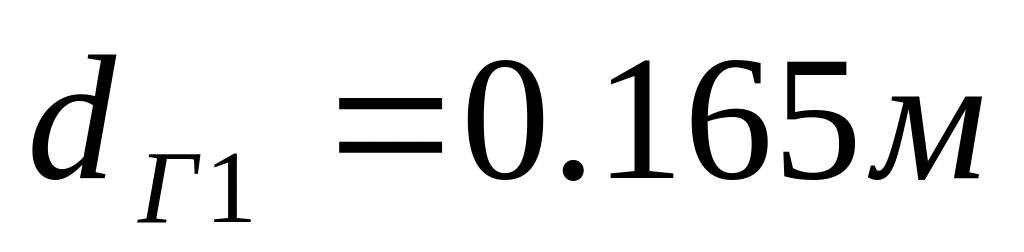

Гидравлический диаметр участка

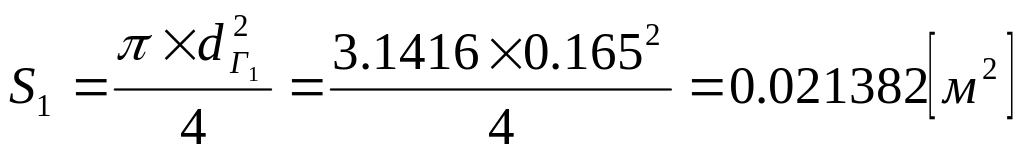

Площадь

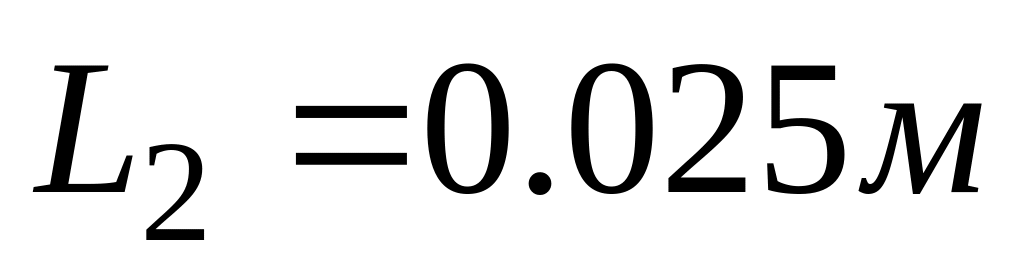

2 Участок

Этот участок является диффузором, на котором происходит переход от круглого к шестиуголь­ному сечению.

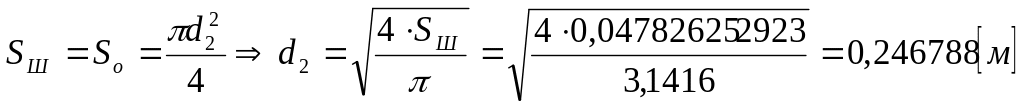

В верхнем сечении данный участок имеет форму шестиугольника. Приравняем площадь шестиугольника к площади окружности, чтобы найти эквива­лентный диаметр.

,

- эквивалентный диаметр, - площадь шестиугольника.

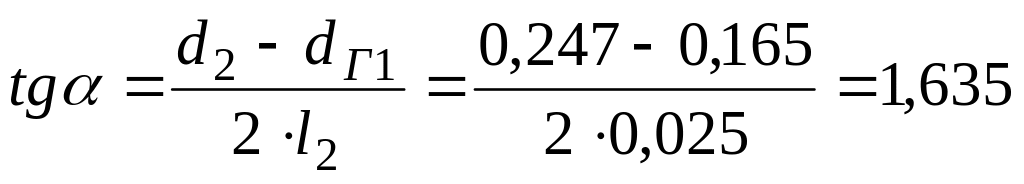

На этом участке происходит расширение, найдем угол .

, тогда .

По таблице найдем поправочный коэффициент на плавное расширение:

Рассчитаем местный коэффициент сопротивления на плавное расширение:

3 участок

Длина ,

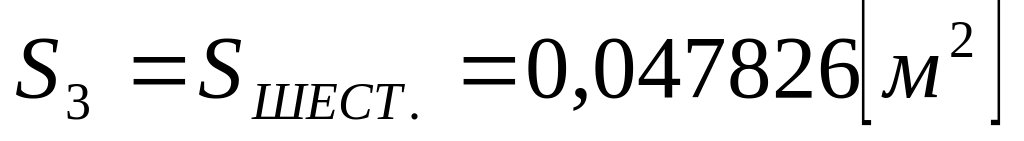

Площадь поперечного сечения ,

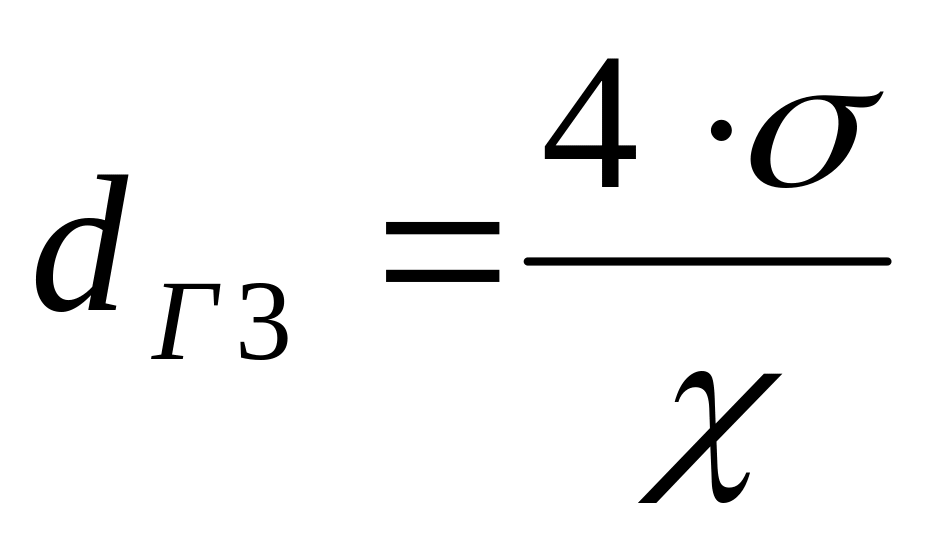

Гидравлический диаметр-

Площадь проходного сечения =

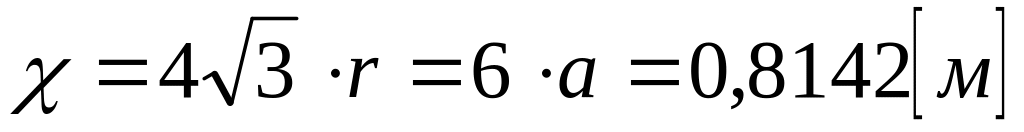

Смоченный периметр

Где а – сторона шестиугольника , r-радиус вписанной окружности

4 участок

Длина .

Гидравлический диаметр равен гидравлическому диаметру ячейки ТВС:

, где S – шаг решетки твэла

,

.

5 участок

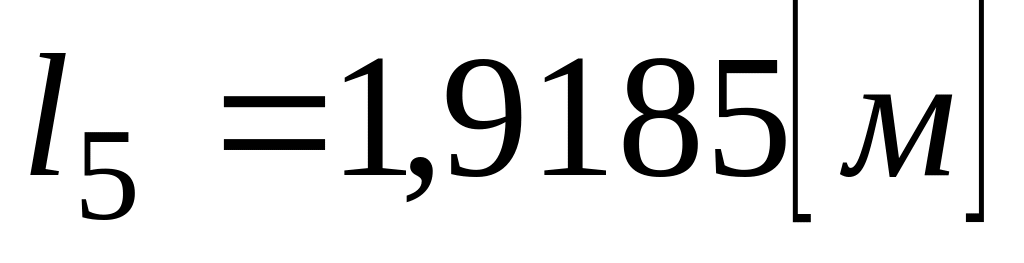

Длина ,

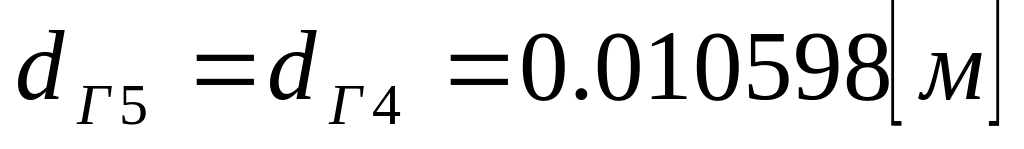

гидравлический диаметр- ,

6 участок

Длина ,

гидравлический диаметр- ,

площадь поперечного сечения .

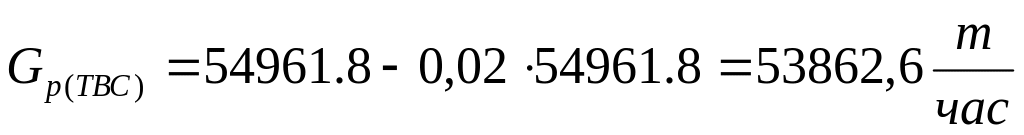

Определение расхода через реактор и через все ТВС

Определим Сp через среднюю температуру и давление в нижнем коллекторе из таблицы Ривкина.

tср

Pн.к.=160 бар

Сp=5240

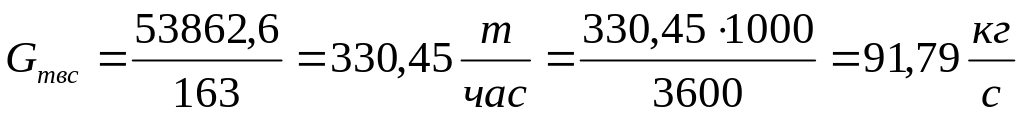

Расход по одной ТВС

Расчет площадей на 4 и 5 участках для различных типов ТВС:

Кластерные открытые: N1 = 70[шт.]

Площадь поперечного сечения на участках 4 и 5 одинакова и равна:

Кластерные стержни опущены на 50%: N2 = 39[шт.]

Площадь поперечного сечения на участке 4: ,

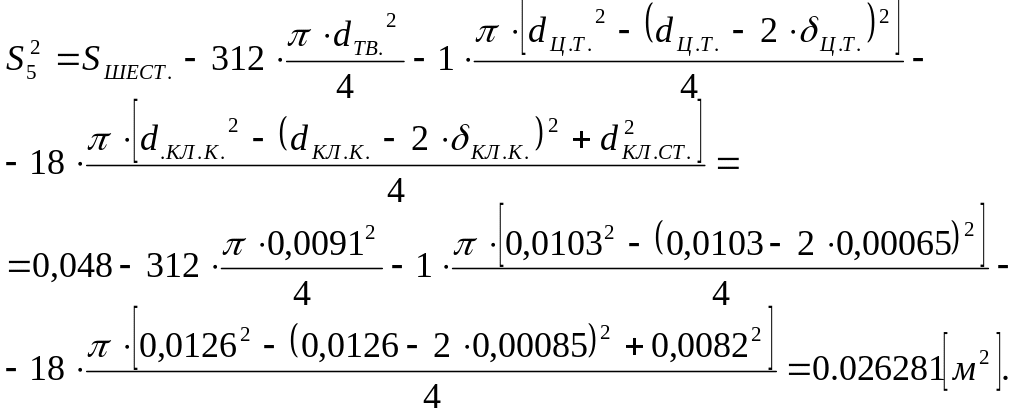

площадь поперечного сечения на участке 5:

С выгорающим поглотителем (СВП): N4 = 30[шт.]; N3 = 24[шт.].

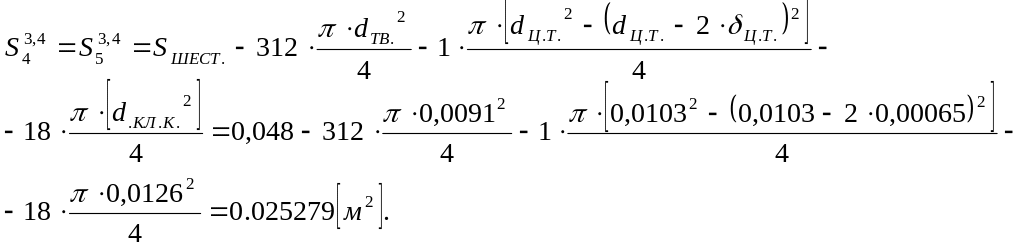

Для рабочих и шайбованых кассет площадь поперечных сечений будет

одинаковой,также она останется неизменной на участках 4 и 5 и будет равна:
