11.3 Заполнение маршрутных карт
Номер графы |
Содержание графы |
] |
Обозначение служебного символа и порядковый номер строки |
2 |
Наименование, сортамент, размер и марка материала, ГОСТ, ТУ |
3 |
Код материала по классификатору |
4 |
Код единицы величины (массы, длины, площади и т.д.) детали, заготовки, материала, но классификатору СОЕЙ |
|
Масса детали по конструкторскому документу |
6 |
Единица нормирования, на которую установлена норма расхода материал или времени (1, 10, 100 шт.) |
7 |
Норма расхода материала |
8 |
Коэффициент использования материала |
9 |
Код заготовки по классификатору. Допускается указывать вид заготовки (отливка, прокат, поковка и т.п.) |
10 |
Профиль и размеры исходной заготовки. Информацию по размерам следует указывать исходя из условий имеющихся размеров заготовки (длина, ширина, высота), например, 1000 х 250 х 100 |
11 |
Количество деталей, изготавливаемых из одной заготовки |
12 |
Масса заготовки |
13 |
Графа для особых указаний. Порядок и обязательность заполнения графы устанавливаются отраслевыми нормативно-техническими документами НТД |
14 |
Номер (код) цеха, в котором выполняется операция |
15 |
Номер (код) участка, конвейера, поточной линии |
16 |
Номер (код) рабочего места |
17 |
Номер операции в технологической последовательности изготовления детали (включая контроль и перемещение) |
18 |
Код операции по технологическому классификатору, наименование операции |
19 |
Обозначение документов, инструкций по охране труда, применяемых при выполнении данной операции |
20 |
Код оборудования по классификатору, краткое наименование оборудования и инвентарный номер. Допускается взамен указывать его модель и инвентарный номер не указывать |
21 |
Степень механизации. Обязательность заполнения графы устанавливается отраслевым НТД |
22 |
Код профессии по классификатору ОКПДТР |
23 |
Разряд работы, необходимый для выполнения операции ОКПДТР |
24 |
Код условий труда по классификатору ОКПДТР и код вида нормы |
25 |
Количество исполнителей, занятых при выполнении операции |
26 |
Количество одновременно обрабатываемых деталей |
27 |
Объем производственной партии в штуках |
28 |
Коэффициент штучного времени при многостаночном обслуживании |
29 |
Норма подготовительно-заключительного времени на операцию |
30 |
Норма штучного времени на операцию |
Форма карты технологического процесса приведена в табл. 11.4.
Дополнительно к 30 графам маршрутной карты она имеет строку Р с 9 графами:
- содержание перехода;
- номер позиции инструментальной наладки. Графу следует заполнять для станков с ЧПУ;
- расчетный размер обрабатываемого диаметра (ширины) детали;
-- расчетный размер длины рабочего хода. Данные следует указывать с учетом величины врезания и перебега;
- глубина резания;
- число рабочих ходов;
- подача, мм/об;
- число оборотов шпинделя в мин.;
- скорость резания, м/мин.

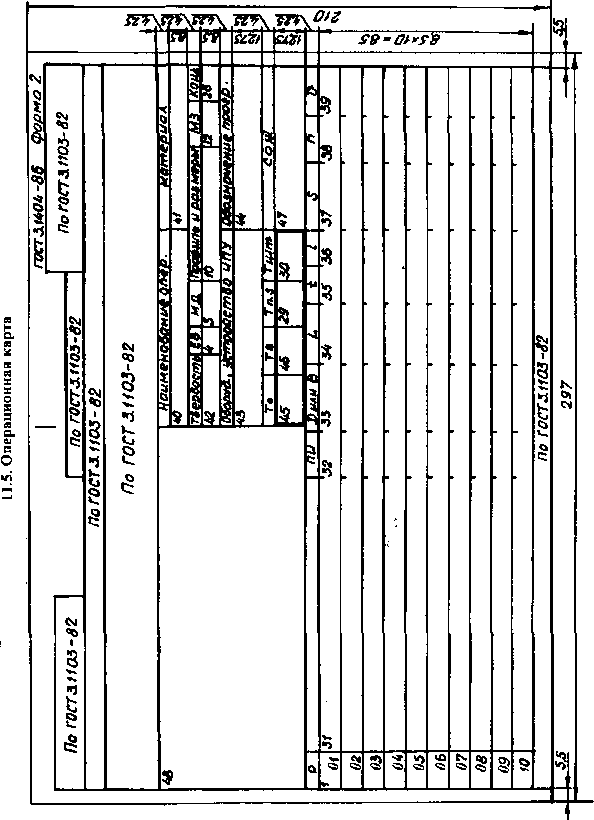

Операционная карта представлена следующим образом (табл. 11.5).
В операционной карте графы с номерами до 30 заполняются, как и в маршрутной карте, с номерами 31-39 как в карте технологического процесса, а остальные, с 40 по 48, имеют следующее содержание:
- наименование операции;
- краткая форма записи наименования и марки материала по ГОСТ 3.1104-81;
- твердость материала заготовки, поступившей для обработки;
- краткое наименование для модели оборудования. Для станков с ЧПУ следует дополнительно указывать вид устройства ЧПУ;
- обозначение программы в соответствии с требованиями отраслевых НТД. Графу следует заполнять для станков с ЧПУ;
- норма основного времени;
- норма вспомогательного времени;
- информация по применяемой смазочно-охлаждающей жидкости;
- поле для операционного эскиза обрабатываемой детали.
Оформление операционного эскиза осуществляется по ГОСТ 3.1105-84.

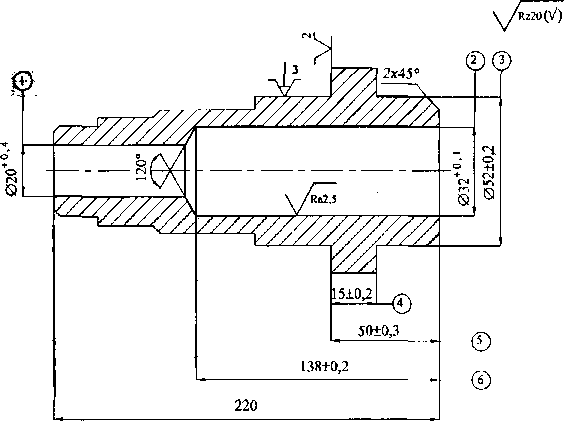

В зависимости от размеров операционного эскиза он вычерчивается в графе 48 операционной карты или на отдельном листе (рис. 11.2). На эскизе выделяются жирной линией поверхности, обрабатываемые на данной операции. Проставляются размеры с допусками, полученные на данной операции. На обрабатываемых поверхностях проставляются параметры шероховатости. Условно значками указывается базирование.
Рис. 11.2 Операционный эскиз
