Глава 4. Клиническое материаловедение

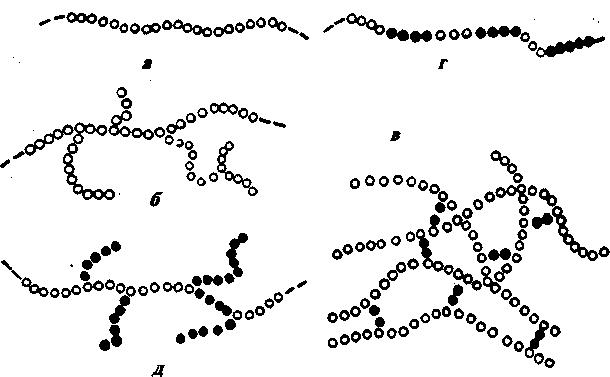

Рис. 109. Структура макромолекул:

а — линейная; б — разветвленная; в — сшитая; г — трехмерная; д — блоксополимер

«сшивагентов». «Сшитые» полимеры обладают рядом повышенных свойств (твердость, теплостойкость).

Поликондеисацня - процесс получения поли­меров в результате соединения мономеров с образо­ванием, наряду с высокомолекулярными, низкомо­лекулярных веществ (вода, кислоты, аммиак и т. д.).

Благодаря сочетанию таких свойств, как низкая относительная плотность, значительная механичес­кая прочность, стойкость к щелочам и кислотам, малая влагопоглощаемость, простота переработки в изделия, пластмассы нашли широкое применение и в ортопедической стоматологии. В настоящее время пластмассы акриловой группы являются основными материалами, из которых изготавливают различные виды зубных протезов. На основе пластмасс созданы слепочные материалы: эпоксидные смолы, кремний, органические смолы, синтетические каучуки.

Большинство пластмасс представляет собой многокомпонентные системы. Подбирая отдель­ные компоненты и их соотношения, получают ма­териалы с совокупностью желаемых свойств. Поми­мо основного вещества, называемого связующим, большинство пластмасс содержит наполнитель (за-мутнитель), пластификатор, краситель, катализа­тор, ингибитор и другие добавки.

Возможность формования изделий (протезов, слепков и т, п.) из пластмасс определяется тем, что эти материалы обладают пластичностью.

Пластмассы могут полимеризоваться под вне­шним тепловым воздействием — пластмассы го­рячего отвердения и без него— пластмассы холодного отвердения (самотвердеющие) или в более .старых, учебниках их еще называют быстротвердеющими.

Процесс полимеризации пластмассы горячего отвердения с определенной -степенью условности можно представить в виде следующей схемы:

ПОЛИМЕР

(в составе около 1% катализатора — перекиси бензоила)

МОНОМЕР

t_

Внешнее тепло (нагревание)

При температуре 65°С Перекись бен­зоила образует сво­бодные радикалы, которые снижают энергию полимери­зации, а потом на­чинается цепная реакция с выделе­нием тепла .

То есть, другими словами, в пластмассах горяче­го отвердения внешнее тепло является инициато* ром, действующим на катализатор.

Пластмассы холодного отвердения (самотверде-ющне). Полимеризация пластической массы может быть произведена без теплового водейсгвия. Для этого необходимо химическим путем вызвать рас­пад молекул перекиси бензоила, находящейся в массе. С этой целью применяют различные хими­ческие активаторы — соли сульфиновых кислот, диметилпаратолуидин, третичные амины и т. д., выполняющие роль теплового фактора. При ком­натной температуре они способны вызвать диссо­циацию перекиси бензоила. Пластмассы, полиме-ризующиеся при комнатной температуре, называют самотвердеющими. В составе полимерных порош­ков самотвердеющих пластмасс содержание пере­киси бензоила находится в пределах 1%, активатор же находится в мономере в количестве до 3%.
