39. Цифровые измерительные приборы. Основные принципы построения, структурная схема.
Цифровые приборы - измерители электрических величин с цифровой индикацией, в которых используется цифровой метод измерения. Цифровые приборы получают результат измерения в виде числа.
В основу принципа работы цифровых приборов положен компенсационный метод, где измеряемое напряжение или элект.величина, преобразованная в напряжение, сравниваются с известным - компенсирующим. Момент равенства этих напряжений определяется сравнивающей схемой, а отсчетное устройство регистрирует значения компенсирующего напряжения для этого момента времени в цифровой форме.
Основным узлом цифрового прибора является устройство для преобразования измеряемого напряжения в соответствующие цифровые отсчеты (аналого-цифровой преобразователь АЦП).
Способов выполнения данной операции в настоящее время известно много. Широкое распространение получили АЦП с преобразованием измеряемого напряжения во временной интервал. В качестве сравнивающего (опорного) используется пилообразное напряжение.

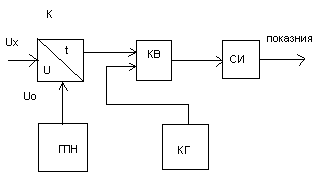

Схема АЦП.
Аналого-цифровой преобразователь состоит из компаратора К, генератора пилообразного опорного напряжения ГПН, кварцевого генератора КГ, вентильного ключа (стробирующей системы) KB и счетчика импульсов СИ. Посредством компаратора (устройства для сравнения напряжений) сравнивается аналоговое измеряемое напряжение Ux c пилообразно нарастающим Us, создаваемым генератором пилообразного напряжения. Как только Us достигнет опорного значения Uo, импульсы от кварцевого генератора через стробирующую систему начинают поступать на вход счетчика импульсов
{кварцевый генератор - измерительный генератор с высокой стабильностью частоты, обеспечиваемой кварцевым резонатором). В момент достижения пилообразным напряжением значения измеряемого напряжения стробирующая система прекращает доступ импульсов к счетчику. Импульсы, прошедшие на счетчик в течение того времени, пока стробирующая система была открыта, подсчитываются, а их число индицируется.
Число импульсов N, за время Δt соответствует значению измеряемого напряжения: N=κ∙Ux, где к- коэффициент преобразования.
40. Устройство и принцип работы электродинамических измерительных механизмов.
В электродинамическом (ЭД) измерительных механизмах элементом подвижной части, участвующим в создании вращающего момента Мвр, является рамка , намотанная тонким проводом. Эта рамка помещена внутри конструкции, состоящей из двух неподвижных катушек. Принцип действия заключается во взаимодействии магнитных полей неподвижной и подвижной катушек, по которым протекают токи I1 и I2.
Вращающий момент Мвр в этом случае равен Мвр = I1 ∙ I2 ∂М1,2/∂α
где М1,2 —взаимная индуктивность между катушками, показания ИМ электродинамической системы пропорциональны произведению токов, протекающих по катушкам; градуировка шкалы на постоянном токе справедлива и для переменных токов. Достоинства этих приборов с ИМ электродинамической системы следующие: возможность перемножать измеряемые величины, т. е. измерять мощность; малая погрешность, так как в механизме нет железа. Недостатки: малая чувствительность; значительное потребление мощности; сложность конструкции; недопустимость перегрузки; нелинейность шкалы; влияние температуры, частоты и внешнего магнитного поля. Для уменьшения влияния магнитных полей электродинамические приборы часто изготовляют астатическими.
