МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ, МОЛОДЕЖИ И СПОРТА УКРАИНЫ ОГАСА

КАФЕДРА ЖЕЛЕЗОБЕТОННЫХ И КАМЕННЫХ КОНСТРУКЦИЙ

Расчетно-графическая работа по дисциплине сейсмостойкость сооружений

Выполнил ст. гр.

_______________

Проверил:

_________ Мурашко А.В.

2012

Реферат

Объект исследования – 10 этажный жилой дом с подземной автостоянкой, запроектированный по схеме безригельного каркаса с железобетонными диафрагмами и ядром жесткости.

Цель работы – определение динамических характеристик железобетонного здания с безригельным каркасом при сейсмических воздействиях.

Методы исследования – расчеты исследуемого объекта с учетом требований действующих в Украине нормативных документов.

Содержание

ВВЕДЕНИЕ 4

1. АНАЛИЗ ИСХОДНЫХ ДАННЫХ 5

7

2. КОМПЬЮТЕРНАЯ МОДЕЛЬ СЕКЦИИ 7

3. РЕЗУЛЬТАТЫ РАСЧЕТОВ ЗДАНИЯ 9

Модальный анализ. 9

Выводы 13

ПЕРЕЧЕНЬ ССЫЛОК 15

Введение

Основанием для выполнения работ являются последние две цифры номера зачетной книжки №.09079

В настоящем отчете рассмотрено 10-ти этажное жилое здание, запроектированное по схеме безригельного каркаса с железобетонными диафрагмами и ядром жесткости.

Город Одесса расположен в 7-балльной сейсмической зоне, в которой этажность указанного типа зданий ограничена 12 этажами (при сложных инженерно-геологических условиях, сейсмичность площадки может быть увеличина до 8 баллов, а этажность ограничаная 9-тью).

Для реализации поставленной цели были решены следующие задачи:

  • оценка проектных решений на предмет возможности их реализации в сейсмической зоне;

  • численные исследования пространственной модели жилого здания без учета работы с основанием;

  1. Анализ исходных данных

Объемно-планировочное и конструктивное решение здания

Согласно заданию предполагается строительство 10-этажного жилого здания в г. Одессе по ул. Малиновского 26.

Рассматриваемое здание, согласно задания, имеет Г-образную форму.

Конструктивная система представляет собой безригельный каркас с диафрагмами жесткости. Вертикальные несущие элементы располагаются по высоте здания без разрывов.

Железобетонные перекрытия объединяют все несущие элементы в единую пространственную систему и распределяют нагрузку между несущими колонами и диафрагмами.

Конструкцией, воспринимающей горизонтальную сейсмическую нагрузку, служат: колонны и железобетонные диафрагмы.

Представленное для анализа эскизное решение жилого дома размерами в плане 24х27,6м обладает высотой 31м. Внутренние стены толщиной 230мм, колонны сечением 400х400мм, перекрытия толщиной 230 мм выполнены из тяжелого бетона класса В25(С20/25). Шаг рам в горизонтальном направлении 4,8м количество шагов 2, 6,0 м количеством шагов 3; в вертикальном направлении 7,2м количество шагов 2, 4,8м количеством шагов 2.

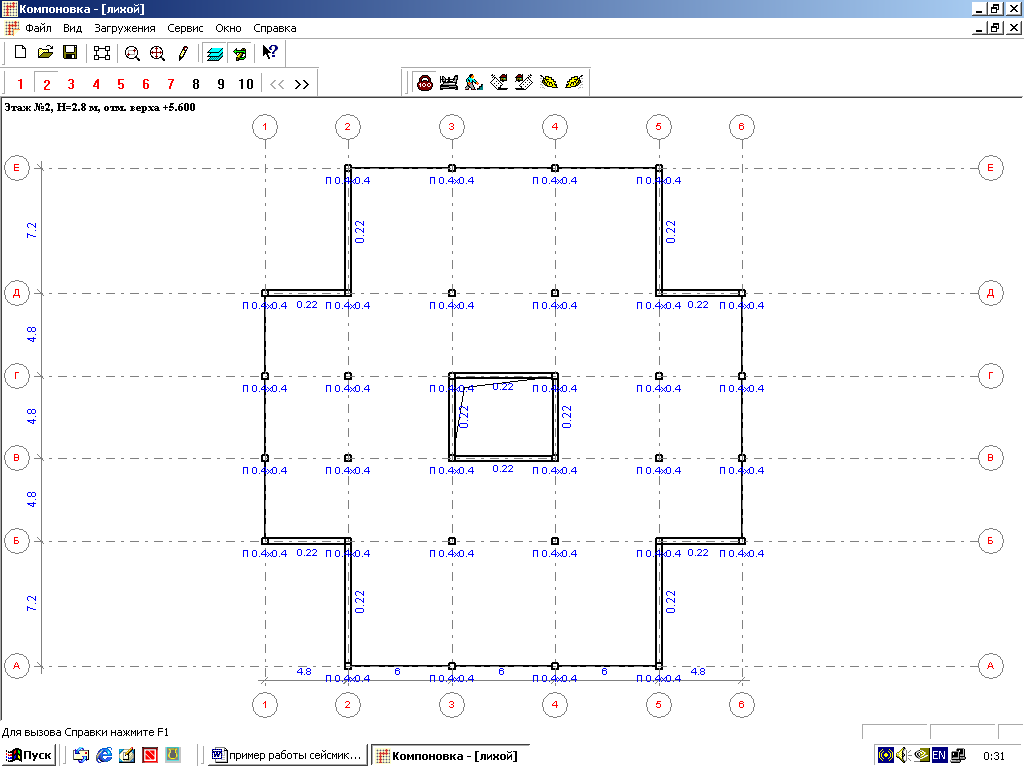

    1. План первого этажа

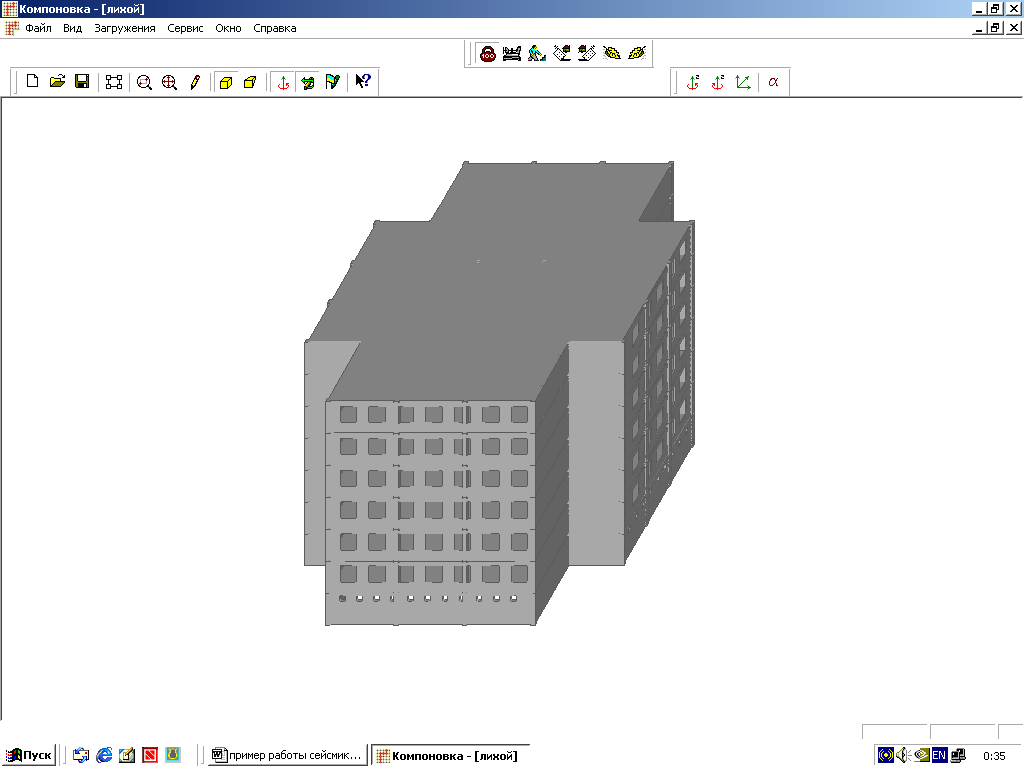

Вертикальные несущие конструкции представлены монолитными железобетонными ядром жесткости, стенами и колоннами.

Перекрытия и покрытие (кровля) – монолитные, железобетонные. Кровля плоская, с рулонным покрытием и внутренним водостоком.
