3.8 Фонари
Для дополнительного верхнего освещения здания и для естественной вентиляции цехов на покрытии двух пролетов предусмотрены светоаэрационные фонари прямоугольного сечения (рис.12). Фонарь располагается вдоль здания и не доходит до торцов здания на один шаг несущих конструкций покрытия. Шаг фонарных ферм равен шагу несущих элементов покрытия - 6м фонарь имеет несущий остов, состоящий из стальных рам, которые при помощи сварки и болтов крепят к несущим конструкциям покрытия. Фонарные панели устанавливаются на несущие конструкции покрытия вдоль фонаря и несут на себе нагрузку от остекления фонаря. Открывание оконных переплетов осуществляется под углом 70°. Покрытие фонаря повторяет конструкцию покрытия здания. Уклон фонаря равен 1,5%.
Таблица1-Элементы фонарей.
Поз. |
Обозначение |
Наименование |
Коли чество |
Масса ед., т. |
Приме- чание |
Фонарные панели |
|||||
1 |
Серия 1.464-11/82 |
4ФП – 1 |
12 |
0.92 |
- |
2 |
Серия 1.464-11/82 |
4ФП – 2 |
12 |
1.04 |
- |
Фонарные фермы |
|||||
3 |
Серия 1.464-11/82 |
4ФФ – 5 |
7 |
0,5 |
- |
4 |
Серия 1.464-11/82 |
4ФФ – 21 |
7 |
0,28 |
- |
Фонарные переплеты |
|||||
5 |
Серия 1.464-11/82 |
ПФ – 1750 |
72 |
0,102 |
- |
6 |
Серия 1.464-11/82 |
ПФ –125 |
144 |
0,087 |
- |
Рисунок
12- Эскизы фонарей
3.9 Связи
В проектируемом здании для достижения пространственной жёсткости и устойчивости здания используются вертикальные и горизонтальные связи. Горизонтальные связи выполнены в виде ферм, и располагаются в плоскости покрытия. Вертикальные связи устанавливаются посередине здания в каждом ряду колонн в вертикальном направлении. При шаге 12м используются портальные связи (рис.13) а при шаге 6м используются . Дополнительная пространственная жесткость обеспечивается в горизонтальном направлении подкрановыми балками и плитами покрытия.
Р
3.10 Полы
В проектируемом здании пол бетонный. Устраивают в помещениях с повышенной влажностью, а также где возможно попадание на пол минеральных масел, кислот и щелочей. Устраивают их по бетонной подготовке толщиной 120мм. Толщина покрытия 30мм.
Он обеспечивает хорошие эксплуатационные свойства. Подстилающим слоем служит бетон. Такoй пол применяют в промышленных зданиях и складских помещениях с большими нагрузками на пол и интенсивным движением.

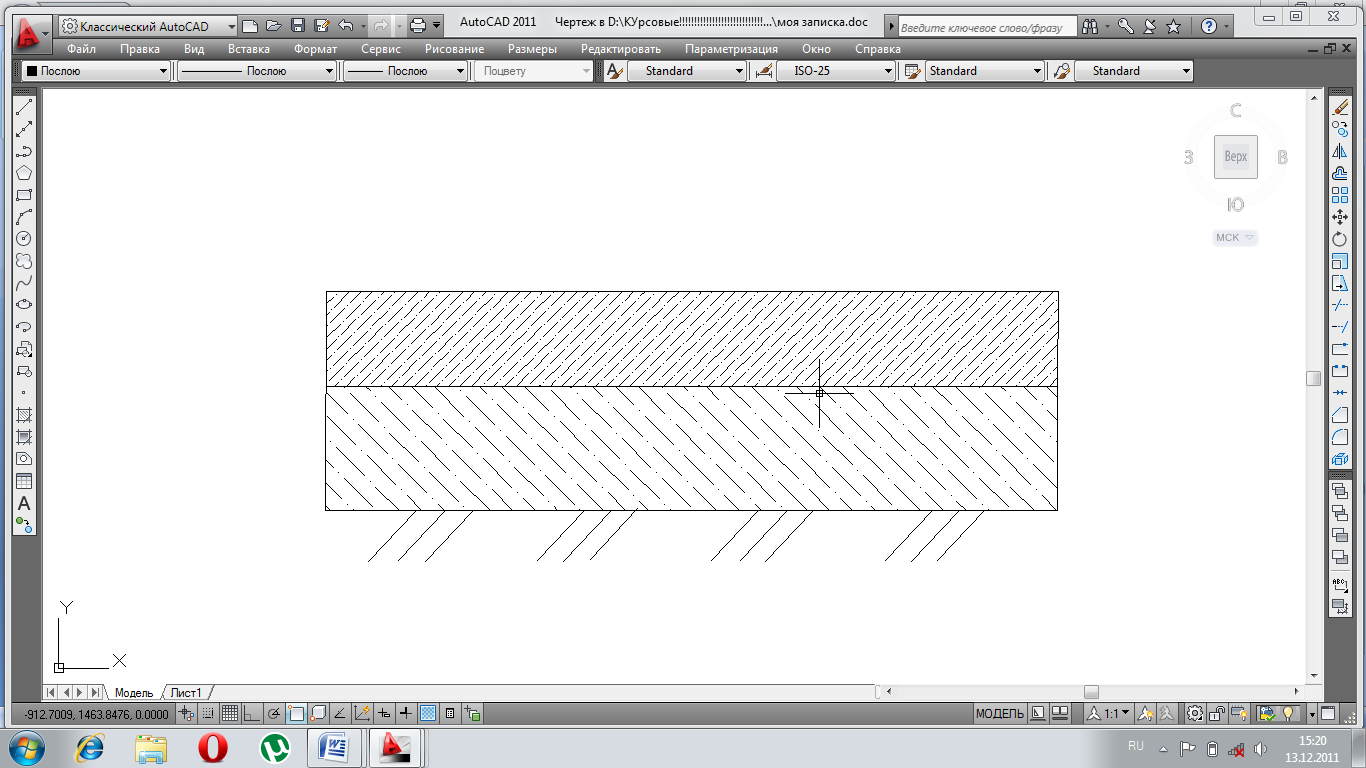

Таблица 2- Экспликация полов
Номер помеще-ния |
Тип пола |
Схема пола |
Элементы пола и их толщина (мм) |
Пло-щадь (м2) |
Цех 1 и 2 |
Бетонный |
|
Толщина покрытия - 30мм Бетонная подготовка -120мм Естественный грунт |
2016 |
