3 .4 Покрытие

Покрытие выполняют из железобетонных предварительно напряженных ребристых плит шириной 3м. и длинной равной шагу ферм 6м. (рис.8). Плиты скрепляют с фермами путем сварки закладных деталей, которые устанавливаются по углам. Швы между плитами заполняют цементным раствором марки не ниже 200. Для организации водоотвода предусмотрены отверстия диаметром 450мм. Т.к. здание отапливаемое, то покрытие будет утепленным.

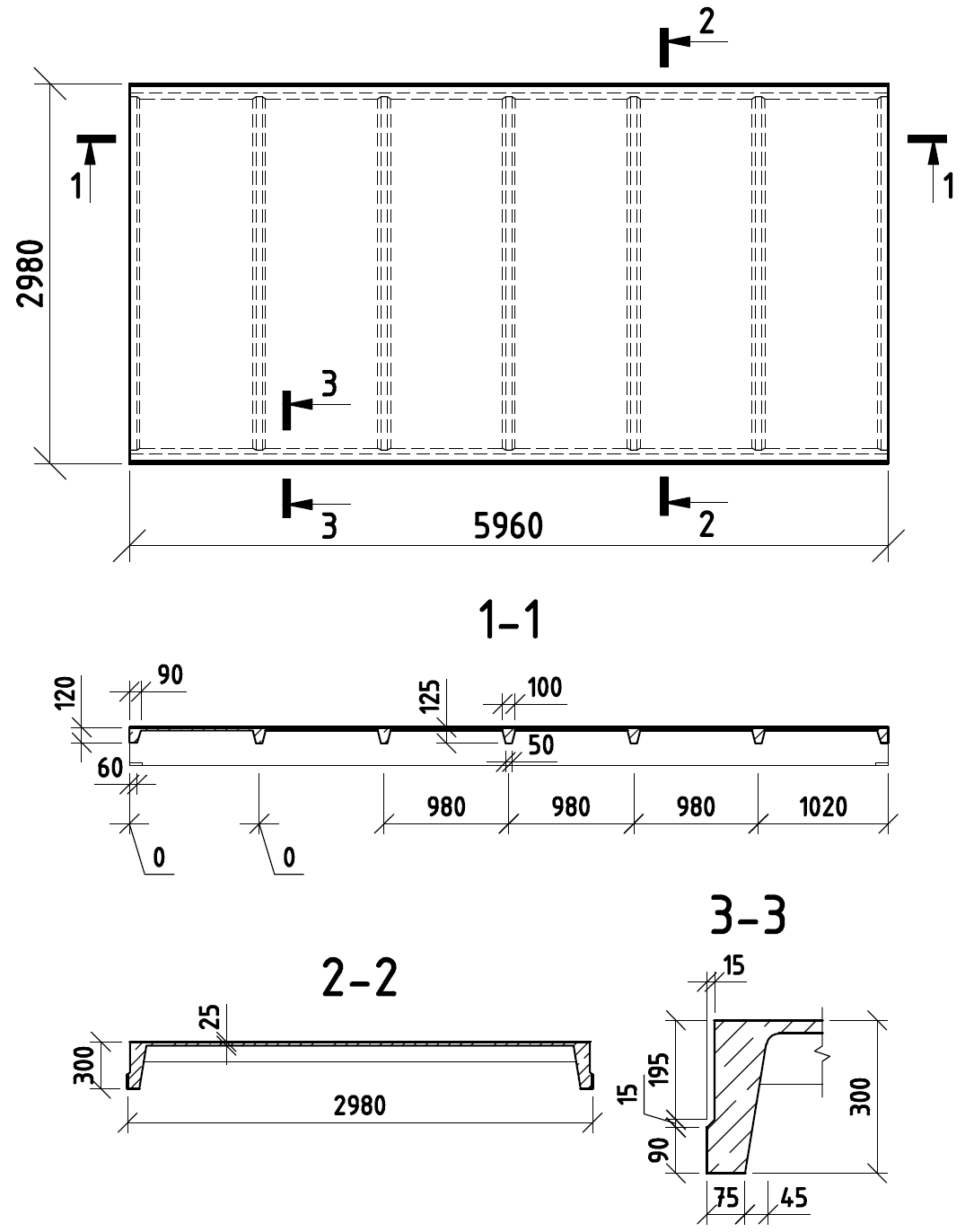

Рисунок 8-Эскиз плит покрытия

3.5 Стропильные и подстропильные конструкции

Стропильные конструкции являются несущими конструкциями покрытия здания. В проектируемом здании в первом и втором пролете применяется арочная безраскосная ферма длиной 18м и 24м соответственно (рис.9)Крепление плит покрытия, осуществляется с помощью закладных деталей, которые крепятся по верхним поясам. Для крепления стропильной конструкции к колонне так же используются закладные детали, к которым привариваются металлические листы. Подстропильные конструкции устанавливаем вдоль ряда колонн у которых шаг 12м. На подстропильные конструкции опираются фермы стропильной части здания. Подстропильные конструкции (рис.9) закрепляют на оголовках колонн с помощью крепежных элементов и сварки. Сварка осуществляется по закладным деталям, крепежные элементы также обвариваются после установки.

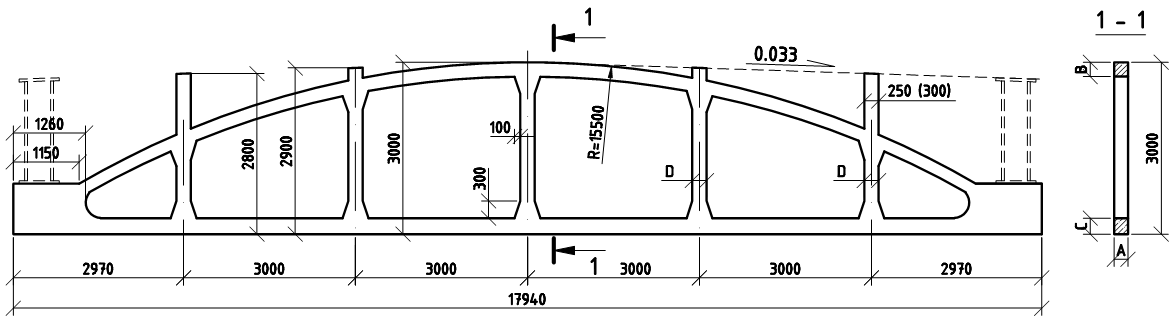

Рисунок 9 - Эскизы арочных безраскосных ферм.

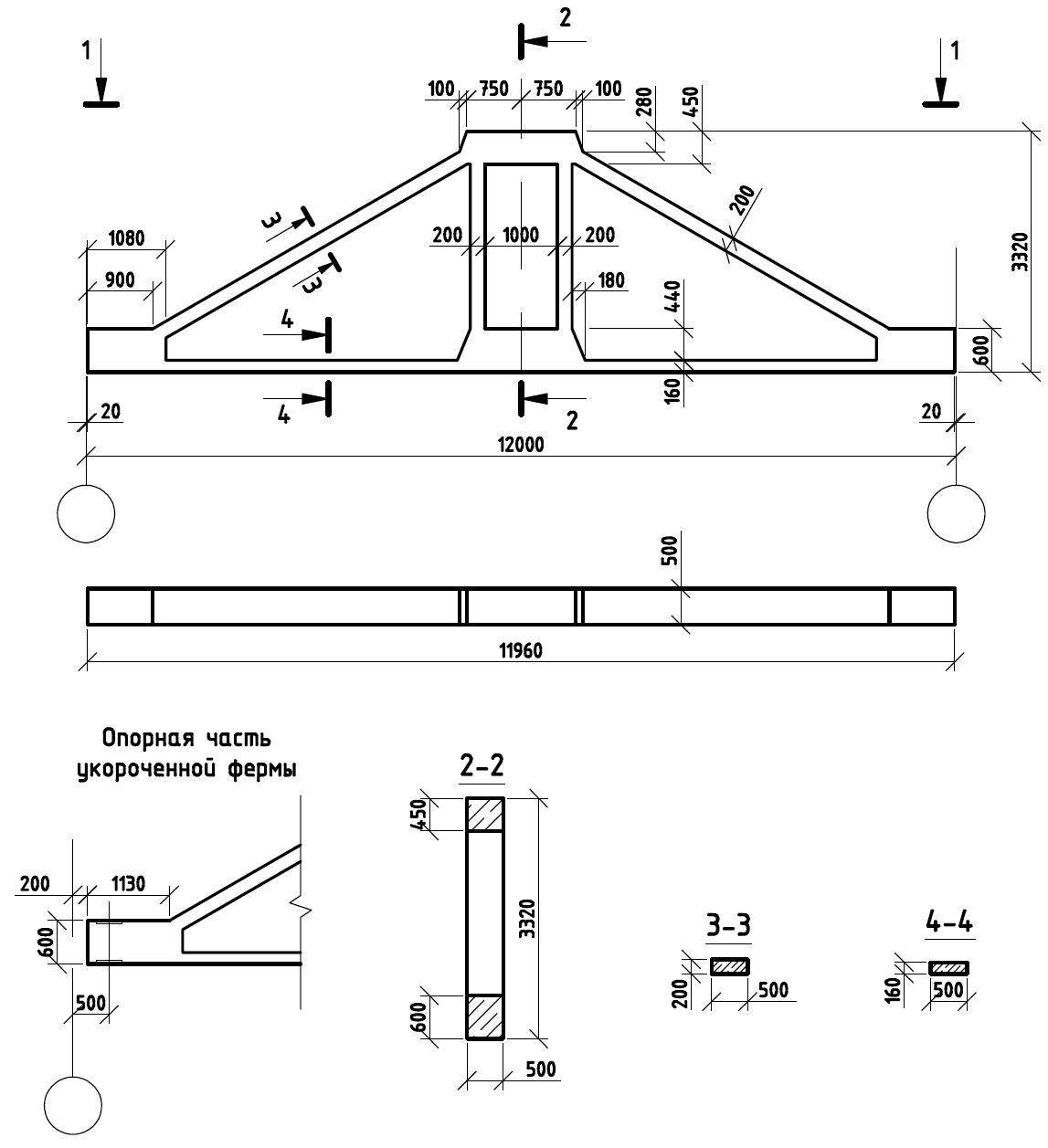

Рисунок 10 – Эскиз подстропильной фермы.

3.6 Стены

Проектируемое здание отапливаемое с шагом колонн 6м, поэтому принимаем в качестве стен плоские легкобетонные панели толщиной 300мм и длиной 6 м (рис.11). Высота основных стеновых панелей и окон равна 1200 и 1800мм. Низ первой панели совпадает с отметкой пола здания. Верхний ряд панелей в пределах высоты помещения устанавливают ниже несущих конструкций покрытия на 0,6м. Стеновые панели крепятся к колоннам при помощи анкеров. В углах здания применяются удлиненные стеновые панели длинной 6330мм. Высота первой цокольной панели 1200. Верхний ряд панелей в пределах высоты опорной части стропильной конструкции установлен ниже верхнего пояса на 300 мм. В уровне подкрановой балки установлена стеновая панель.

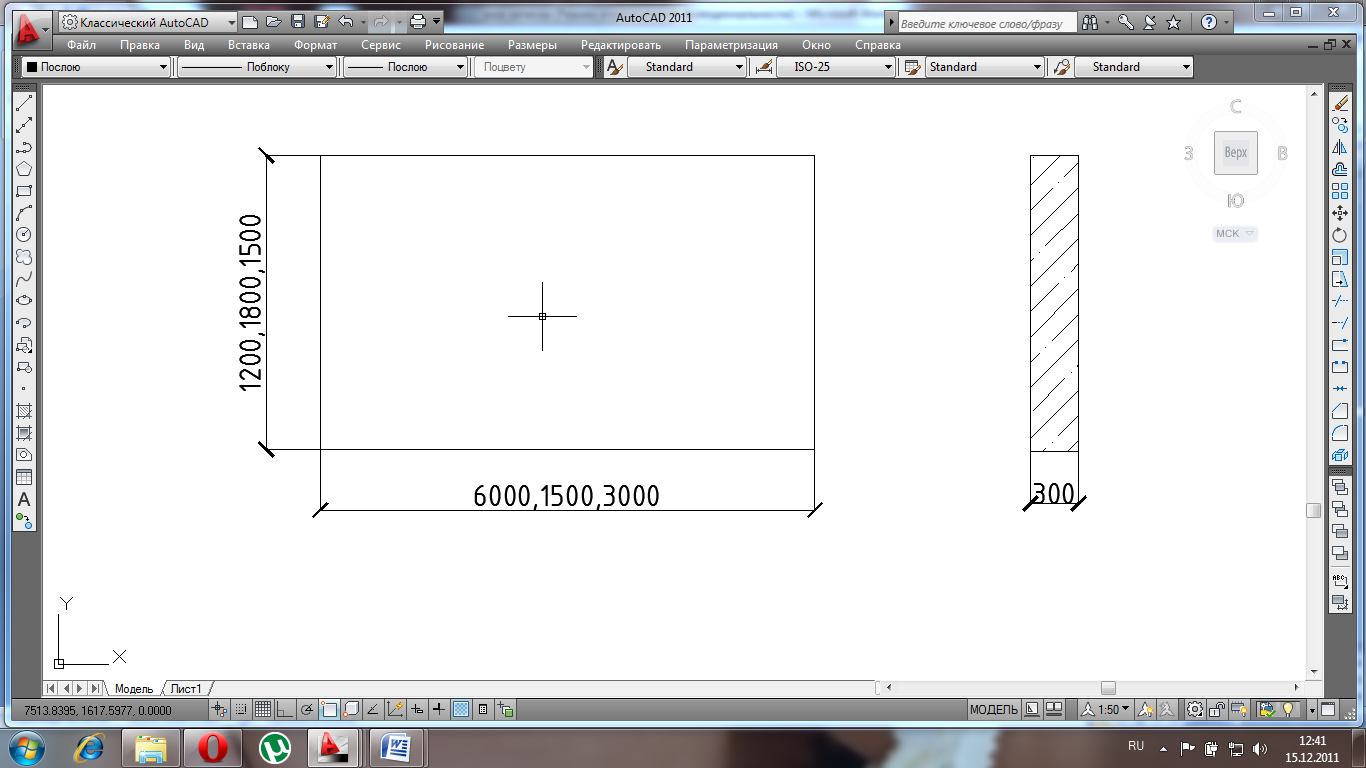

Рисунок 11 - Эскиз стеновой панели

3.7 Кровля, водоотвод

В данном здании предусмотрена двухслойная рулонная кровля: 1-й слой (верхний) основной водоизоляционный ковер марки Биполикрин К-СТ-БЭ-К/ПП-3.5; 2-й слой (нижний) основной водоизоляционный ковер К-СТ-БЭ-К/ПП-3. Кровельное покрытие укладывается по битумной грунтовке, а она по цементно-песчаной стяжке толщиной 30мм. Стяжка укладывается по утеплителю из жестких мин.ватных плит . Уклон кровли в первом пролете равен 3,3%, а во втором – 5% . В местах примыкания кровли к парапету укладываются дополнительные слои рулонного ковра на расстоянии 350мм от панели парапета. Ковер выводится на выступающие элементы, а стыки защищаются оцинкованной сталью в виде свесов.

В проектируемом здании организованный водоотвод. Он осуществляется через систему желобов, водоприемных воронок и водосточных труб, которые выходят в ливневую канализацию. Диаметр водоприемной воронки 450мм. Расстояние от крайней продольной оси до оси воронки равно 500мм, а от торца здания до оси воронки 5500м. Такой вид водоотвода применяют для малауклонных и скатных кровель.
