3.3 Фундаментные и подкрановые балки

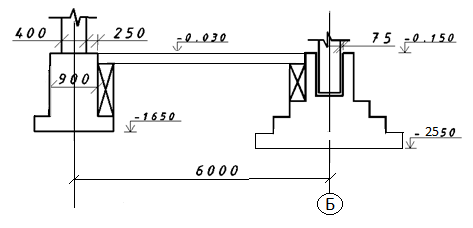

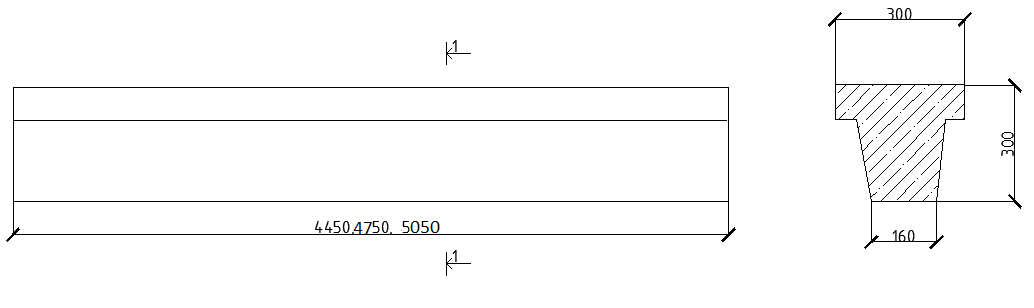

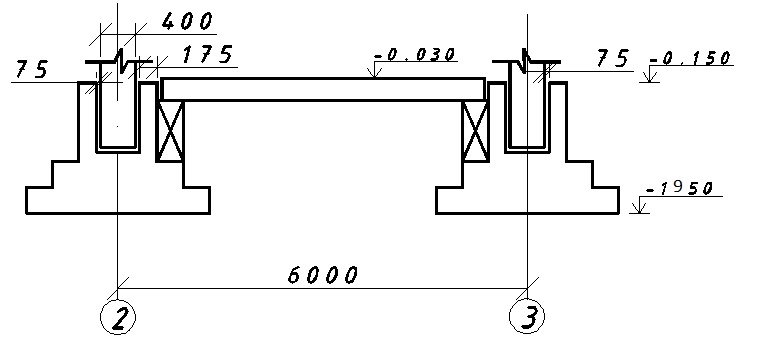

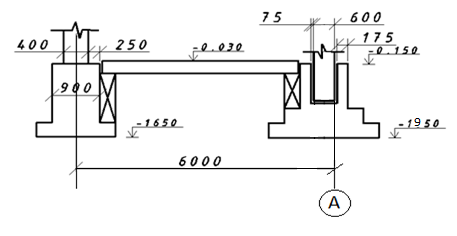

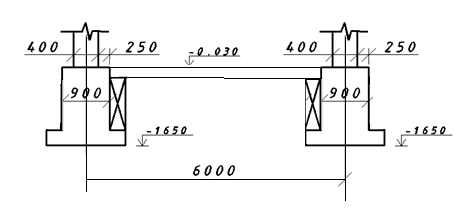

Расчет длины фундаментных балок.
L2 фб=6000-(400/2+75+175+25)*2=5050мм.
L1фб=6000-(400/2+75+175+25)*2-500=4550мм; принимаем 4450мм.
L3 фб=6000-600-75-175-25-450-25=4650мм; принимаем 4450мм.
L4фб=6000-450-450-25-25=5050мм.
L5фб=6000-450-25-350-75-175-25=4900мм; применяем 4750 мм
Р
На консоли колон монтируются подкрановые балки (рис.5). Подкрановые балки одновременно являются продольными связями между колоннами и передают каркасу здания дополнительную пространственную жесткость. Подкрановые балки имеют длину 12м и 6м изготавливают высотой 1200мм и 800мм соответственно и имеют тавровое и двутавровое сечения. В целях безопасной эксплуатации мостового крана, на подкрановых балках предусмотрены стальные упоры-ограничители. По балкам укладываются крановые рельсы для перемещения мостового крана (рис.6). Крепление рельса к балке осуществляется при помощи прижимных лапок. Для уменьшения вибрации и деформации подкрановой балки между рельсом и балкой устраивают упругую прокладку. К колонне, балка крепится сваркой закладных деталей и анкерными болтами, при помощи бетонирования для восприятия тормозных усилий. По месту установки в здании подкрановые балки применяются рядовые, установленные в средних шагах, и торцевые установленные по краям здания.
Р

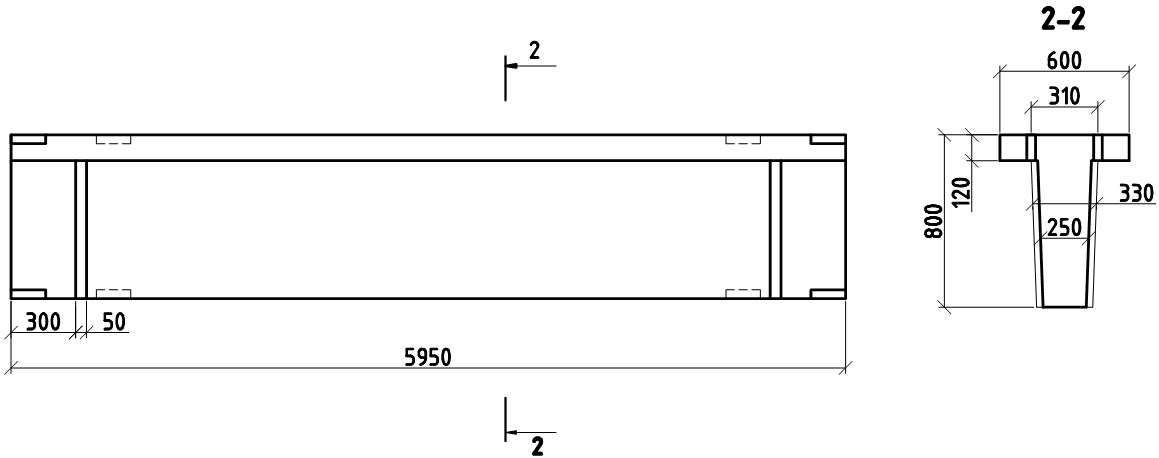

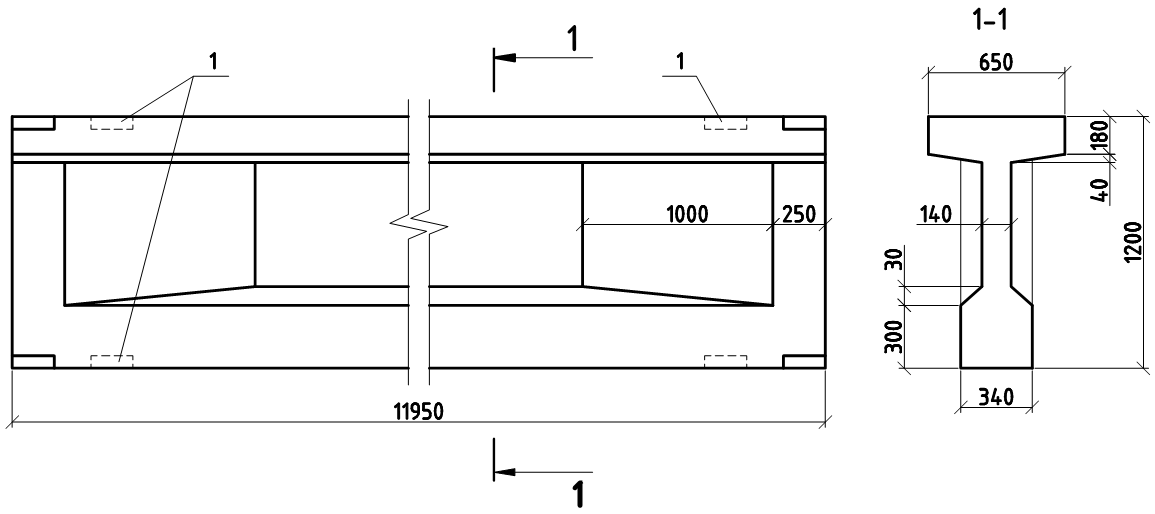

Рисунок 6-Эскизы подкрановых балок

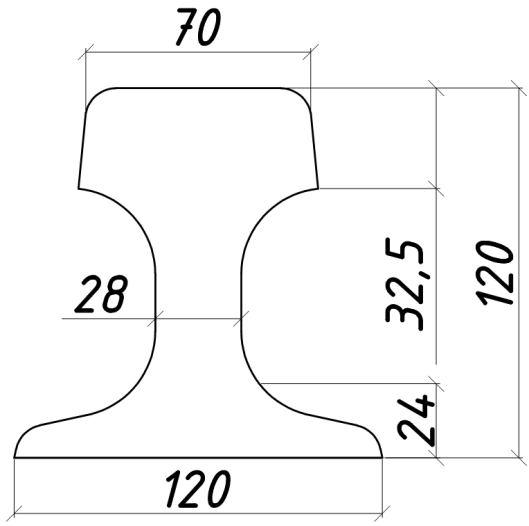

Рисунок 7 – Крановый рельс по ГОСТ 4121-76.
