Пуск двигателя
Пуск двигателей является тяжелым режимом, сопровождающимся повышенными нагрузками на электрическую цепь машины, а также на трансмиссию и механизм приводимый во вращение. Поэтому при пуске обычно ставится задача снижения токов и вращающего момента двигателя и/или скорости их изменения. В асинхронных двигателях нормального исполнения пусковой момент лишь незначительно больше номинального и при большом моменте инерции нагрузки возникает необходимость его повышения.
Н
а
практике используются способы прямого
пуска; пуска с пониженным напряжением
питания и пуска с изменением сопротивления
ротора.
Для двигателей с короткозамкнутым ротором возможны только первые два способы пуска.

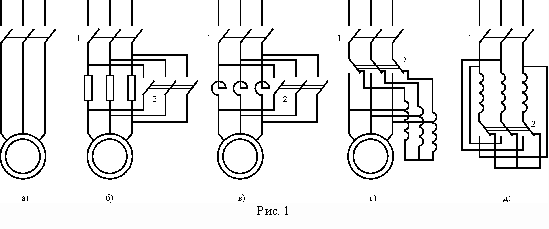

Прямой пуск или пуск непосредственным включением в сеть осуществляют замыканием выключателя (рис 1. а)). В первый момент времени ток статора в 5-7 раз превосходит номинальное значение. Поэтому такой способ применяют только для двигателей малой мощности.
Уменьшение пускового тока достигается
понижением напряжения с помощью
сопротивлений или реакторов
(индуктивностей), включаемых последовательно
в цепи обмоток статора (рис.1 б) и в)),
переключением соединения обмоток
звезда-треугольник (рис.1 д)) и понижением
напряжения с помощью автотрансформаторов
(рис.1 г)). При всех этих способах в начале
пуска понижается напряжение на статоре
двигателя, а затем он включается на
полное напряжение. Расчет активных
сопротивлений и сопротивления реакторов,
а также напряжения автотрансформаторов
производится из условия ограничения
тока статора до допустимого значения.
Однако следует иметь в виду, что пусковой
момент уменьшается пропорционально
,
поэтому при этих способах могут возникнуть
проблемы с разгоном двигателя, особенно
при больших моментах инерции нагрузки.
Переключение обмоток со звезды на
треугольник соответствует уменьшению
напряжения при пуске в
раз,
что вызывает трехкратное уменьшение
пускового момента.
Д
вигатели

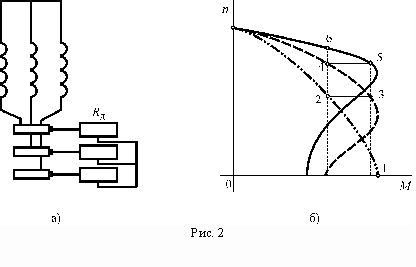

с фазным ротором позволяют регулировать
процесс пуска изменением добавочных
сопротивлений
,
включаемых в цепь ротора (рис.2 а).
Изменение добавочного сопротивления
не влияет на величину максимального
момента двигателя и вызывает только
изменение критического скольжения. При
условии
пусковой
момент будет равен максимальному. Пуск
двигателя с фазным ротором производят
при ступенчатом или плавном изменении
добавочного сопротивления (рис.2 б)).
Вначале его значение устанавливают в
соответствии с условием максимума и
разгон начинается из точки 1 в точку 2,
где сопротивление уменьшается и момент
скачком увеличивается при переходе
двигателя на новую механическую
характеристику, соответствующую новому
значению сопротивления ротора. Разгон
продолжается из точки 3 в точку 4, где
снова изменяется сопротивление цепи
ротора. В точке 4 оно замыкается накоротко
и двигатель переходит на естественную
механическую характеристику в точку 5
и разгоняется долее до рабочей точки
6. Таким образом, пуск двигателя с фазным
ротором происходит с уменьшением
сопротивления ротора по мере разгона.
Э
тот
же принцип используется в короткозамкнутых
двигателях с улучшенными пусковыми
свойствами. Улучшение свойств достигается
использованием эффекта вытеснения тока

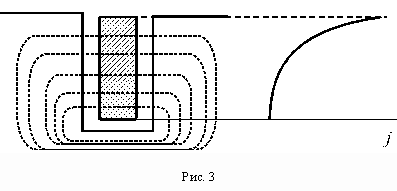

ротора. На рисунке 3 показан паз ротора
и сечение его стержня. Нижняя часть
стержня сцепляется (охватывается) всеми
линиями магнитного поля, а по мере
перемещения вверх, число линий сцепляющихся
с элементами стержня уменьшается.
Соответственно уменьшается и индуктивное
сопротивление вышележащих слоев стержня.
Поэтому ток распределяется по сечению
стержня неравномерно. Плотность его j
минимальна в глубоких слоях и максимальна
в верхних. Этот эффект зависит от частоты
тока в стержне и проявляется тем сильнее,
чем выше частота. Поэтому при пуске,
когда частота тока максимальна и равна
частоте сети стержень обладает высоким
эквивалентным сопротивлением, а в
процессе разгона ток перераспределяется
по всему сечению и сопротивление
уменьшается. Таким образом, в двигателях,
в которых используется эффект вытеснение
тока реализуется система автоматического
управления сопротивлением ротора. К
числу двигателей с улучшенными пусковыми
свойствами относятся глубокопазные
двигателя и двигатели с двойной беличьей
клеткой.
