Основные понятия и принцип действия асинхронной машины

К онструктивная схема асинхронной машины показана на рисунке 1. Она состоит из пакета статора 1 с пазами 2 для укладки обмотки и цилиндрического ротора 3 в круглых пазах которого находятся проводники (стержни) 4 его обмотки. Стержни замкнуты по краям кольцами (на рисунке не показаны), поэтому обмотка ротора называется короткозамкнутой. Такой тип ротора наиболее распространен у асинхронных машин, т.к. он прост, надежен и технологичен. Если мысленно извлечь обмотку ротора из пакета ротора, то она будет иметь вид, показанный на рисунке 2. Этот тип обмотки называется "беличья клетка".

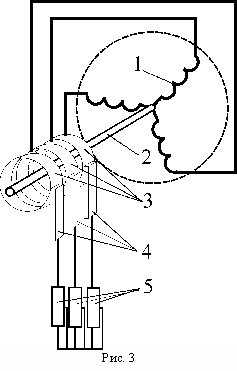

Кроме роторов типа "беличья клетка" в асинхронных машинах применяются ротора, у которых в пазах уложена такая же трехфазная обмотка (рис 3 1), как в статоре. Для подключения к внешним электрическим цепям (5) концы обмотки выведены наружу через контактные кольца (3) и щетки (4)(см. рисунок). Такой тип ротора называется фазным

О бмотка ротора не имеет электрического соединения с внешними цепями и ток в ней возникает в результате электромагнитной индукции. Этот процесс происходит следующим образом. Трехфазная обмотка статора подключается к сети переменного тока и ток обмотки ( ) формирует круговое вращающееся магнитное поле. Поле статора ( ) вращается в пространстве относительно оси вращения ротора ( ) и пересекает стержни его обмотки. В результате в них наводится ЭДС индукции ( ) и т.к. концы стержней ротора электрически замкнуты кольцами, то в них под действием ЭДС формируется электрический ток ( ). Взаимодействие протекающего в стержнях тока с внешним магнитным полем вызывает действие силы (F) и соответствующего электромагнитного момента (M), приводящего ротор во вращение ( ). Таким образом, возникновение вращающего момента возможно только в случае, если стержни ротора пересекают магнитное поле статора, а для этого необходимо, чтобы ротор вращался со скоростью отличной от скорости вращения магнитного поля, т.е. чтобы он вращался несинхроннно с полем. Отсюда происходит название этой машины – асинхронная.

С казанное выше можно представить в виде логической последовательности , в которой существует только один условный переход от вращающегося поля к ЭДС и току ротора. Если , то поле и ротор вращаются синхронно и ЭДС ротора не возбуждается. Такой режим называется холостым ходом и он может создаваться только за счет внешнего вращающего момента.

Если скорость вращения ротора меньше скорости вращения поля, то электромагнитный момент действующий на ротор положительный и стремится разогнать его. При скорости ротора выше скорости поля направления ЭДС и тока в роторе меняются на противоположные. Электромагнитный момент также меняет знак и становится тормозящим.

Для описания электромеханических процессов в асинхронной машине обычно пользуются понятием скольжения s. Оно равно разности скоростей или частот вращения магнитного поля ( )и ротора ( ) отнесенной к скорости или частоте вращения магнитного поля . Отсюда скорость или частоту вращения можно выразить через скольжение . Скорость или частоту вращения магнитного поля называют также синхронной скоростью или частотой.

Основной магнитный поток и потоки рассеяния. Индуктивные сопротивления

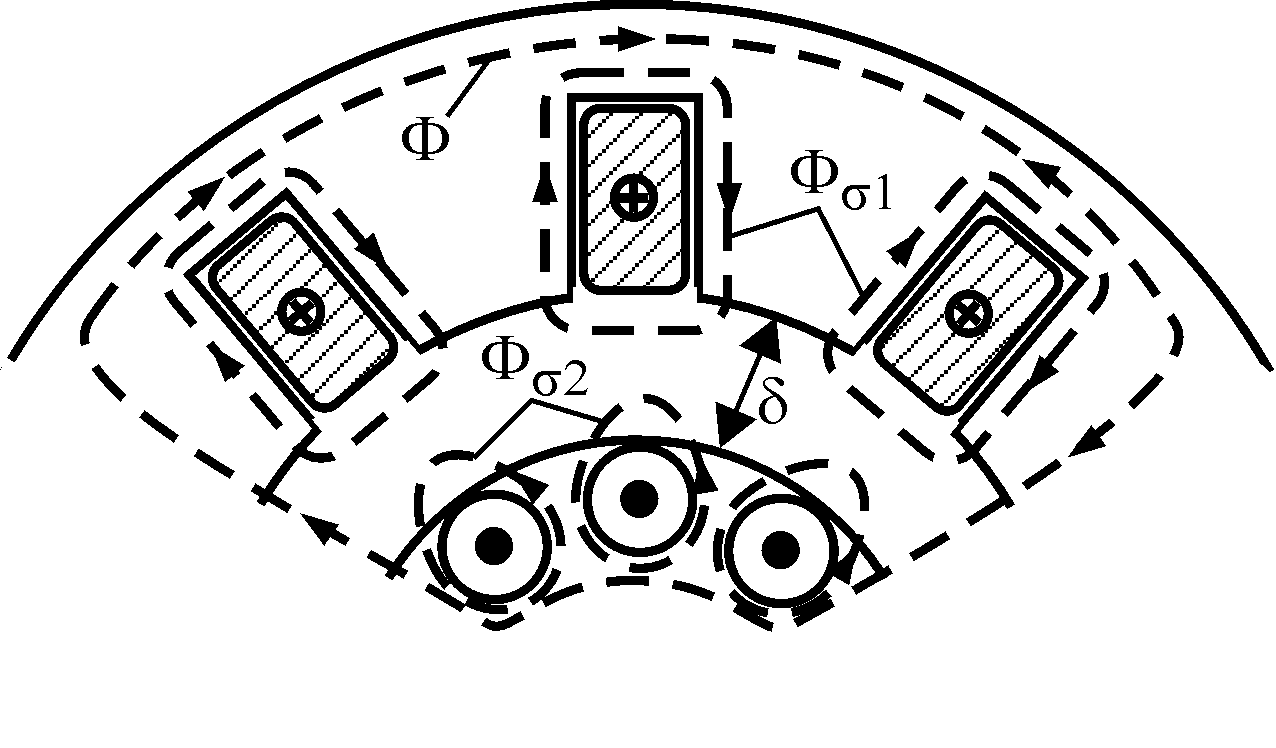

В обмотке ротора протекают токи, наводимые ЭДС индукции. Они формируют собственное поле ротора вращающееся относительно тела ротора с частотой скольжения . Таким образом, поле ротора участвует в двух вращательных движениях – движении относительно тела тора и вместе с ним относительно статора с частотой . Следовательно, частота вращения поля ротора равна , т.е. поле ротора вращается в пространстве с такой же частотой, что и поле статора. Поэтому эти поля неподвижны друг относительно друга и образуют единое поле машины. Основная часть магнитного потока поля охватывает обмотки статора и ротора, пересекая воздушный зазор . Эта часть называется основным магнитным потоком Ф. Две другие части сцепляются только с одной из обмоток и образуют соответствующие потоки рассеяния и . Потоки рассеяния формируют в обмотках ЭДС рассеяния или ЭДС самоиндукции, которые можно представить через токи обмоток и соответствующие индуктивности рассеяния с учетом того, что токи в обмотках статора и ротора имеют разную частоту ( и ): и , где и – индуктивные сопротивления рассеяния при частоте статора.

Электродвижущие силы обмоток

Вращающееся магнитное поле пересекает витки обмотки статора и наводит в них ЭДС. По аналогии с трансформатором можно написать , где – обмоточный коэффициент, учитывающий конструктивные особенности обмотки статора (укорочение шага, распределение обмотки по пазам, скос пазов). В трансформаторах картина магнитного поля более простая, т.к. основной магнитный поток охватывает практически все витки обмотки и введение обмоточного коэффициента не требуется.

Обмотка ротора пересекается основным магнитным потоком с частотой . Отсюда ЭДС обмотки – , где – ЭДС обмотки ротора при частоте статора , т.е. при неподвижном роторе.

Магнитодвижущие силы и токи статора и ротора

Оптимальное преобразование энергии в асинхронной машине возможно при условии, что магнитодвижущие силы (МДС) обмоток распределены вдоль окружности зазора по синусоидальному закону. Однако обмотки статора представляют собой катушки, создающие МДС с распределением близким к прямоугольному. Поэтому их разделяют на секции и раскладывают вдоль зазора в соседние пазы. В результате МДС приобретает распределение близкое к синусоидальному, но если выделить основную пространственную гармонику, которая собственно и требуется для работы машины, то окажется, что расчет МДС по выражению справедливому для сосредоточенной обмотки , где w и I – число витков и ток в обмотке, окажется завышенным. Поэтому для расчета МДС асинхронной машины вводят т.н. обмоточный коэффициент , учитывающий конструктивные особенности обмоток – распределение вдоль зазора, скос пазов и укорочение шага. В результате введения этого коэффициента реальная распределенная обмотка как бы преобразуется в сосредоточенную обмотку, которая при токе равном току в реальной обмотке создает МДС с синусоидальным распределением, соответствующим МДС основной гармонике реальной обмотки.

С учетом сказанного полные МДС, создаваемые всеми обмотками статора и ротора, можно представить в виде

, где - число фаз; - число витков; - обмоточные коэфициенты соответственно статора и ротора.

Основной магнитный поток машины создается совместным действие МДМ обмоток статора и ротора . Также как в трансформаторе этот поток не зависит от нагрузки машины и определяется только напряжением питающей сети, т.е. , где – МДС статора в режиме холостого хода, а – магнитное сопротивление машины. Отсюда

, где – ток статора, приведенный к параметрам обмотки ротора, а – коэффициент трансформации токов асинхронной машины.

Следует заметить, что число фаз обмотки ротора типа "беличья клетка" равно числу стержней, а число витков 0,5.
