8.2 Элементы струйного движения
В рабочих камерах промтеплоэнергетических установок наблюдается, как правило, сложное движение под действием струй, образующихся при введении топлива и воздуха через горелки. В камере может быть одна или несколько горелок; на некотором расстоянии от горелок струи распространяются свободно, затем они начинают взаимодействовать друг с другом, с ограничивающими камеру стенками, с поверхностями нагрева и т.д.; при этом возникают прямые и обратные течения, зоны повышенного и пониженного давления, вихревые и застойные зоны и др. Сложное струйное движение можно расчленить на отдельные элементы: свободные струи; струи, движущиеся вдоль плоской поверхности; струи, атакующие поверхность под углом; струи, бьющие в тупик; струи, втекающие в полость; взаимодействующие между собой струи.
26.Аэродинамика свободной затопленной турбулентной струи

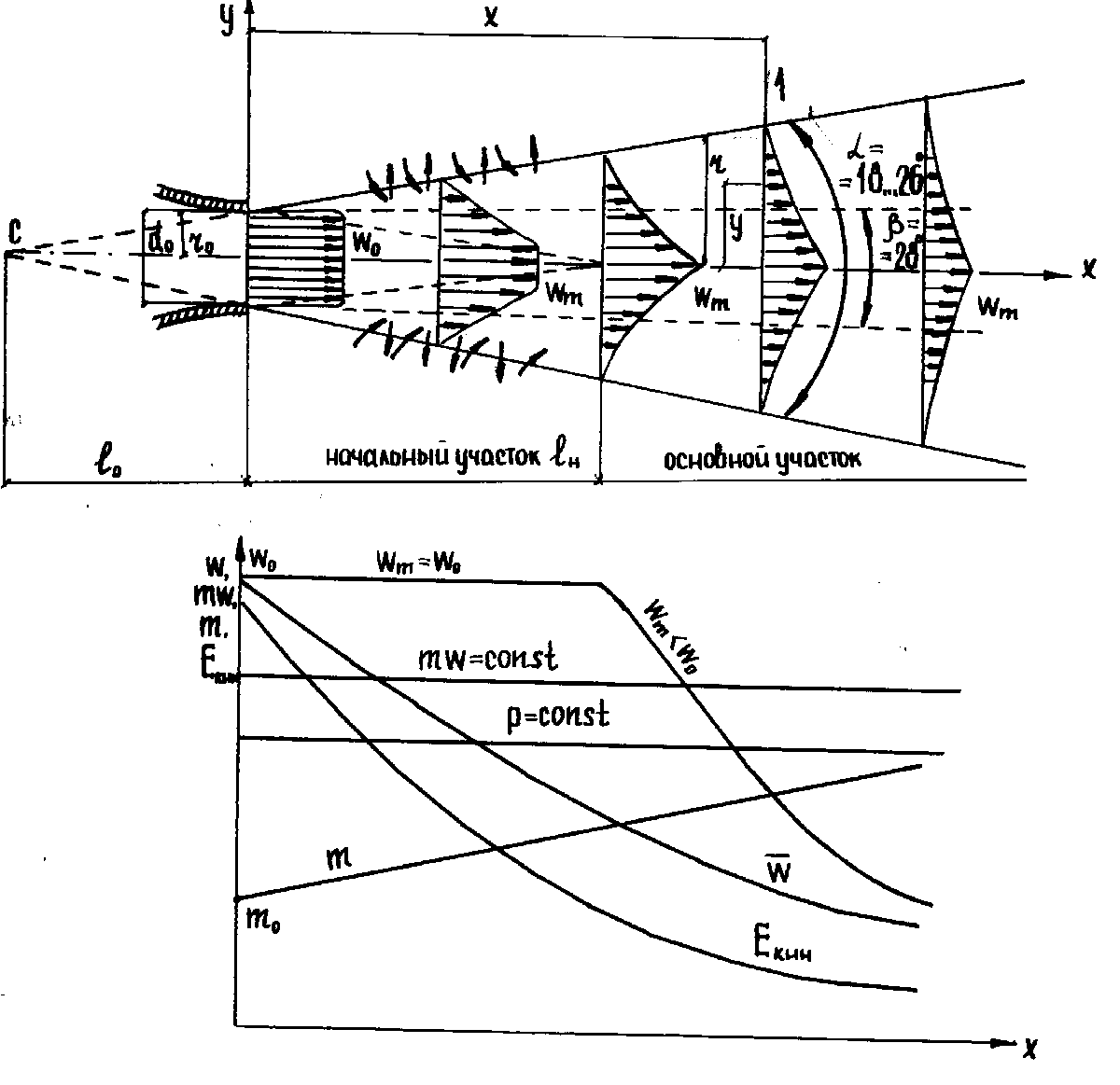

Рисунок
8.5
Аэродинамика свободной струи
а
схема струи, б
характеристики струи
В соответствии с механизмом образования струи количество движения в её поперечных сечениях остается постоянным, как это показано на рисунке 8.5,б. Многочисленными опытами установлено, что давление в свободной струе равно давлению окружающей среды. По длине струи возрастает массовый расход, m, падает средняя по сечению скорость w и кинетическая энергия струи Е.
Характеристики свободных затопленных турбулентных струй рассчитываются по формулам Г. Н. Абрамовича:
для длины начального участка
, (8.5)
для скорости на оси струи в основном участке (рисунок 51)
(8.6)
для диаметра струи
, (8.7)
для расхода через поперечное сечение
(8.8)
для скорости на расстоянии y от оси
. (8.9)
Многочисленными опытами установлено, что распределение скорости во всех свободных затопленных струях подобно, что следует из приведенных формул. Если на график нанести зависимость относительной скорости от относительной координаты, то получатся кривые действительные для всех струй независимо от значений величин d0 и w0. Изменение некоторых характеристик по длине струи в графическом виде представлено на рисунке 8.5 б; на рисунке 8.5,а схематично показаны профили скорости в различных сечениях струи.
Энергетический баланс свободной струи, распространяющейся в спокойной среде, может быть записан в следующем виде:
, (8.10)
где m0 начальная масса струи,
m' - масса, присоединенная на расстоянии от среза сопла до сечения 11,
w1 средняя скорость в сечении 11.
В левой части уравнения энергетического баланса записана кинетическая энергия потока на выходе из сопла. Первое слагаемое правой части уравнения представляет собой кинетическую энергию струи в сечении 11; второе затраты энергии «на удар», или на затормаживание начальной массы; третье затраты энергии на вовлечение в движение присоединенной массы.
