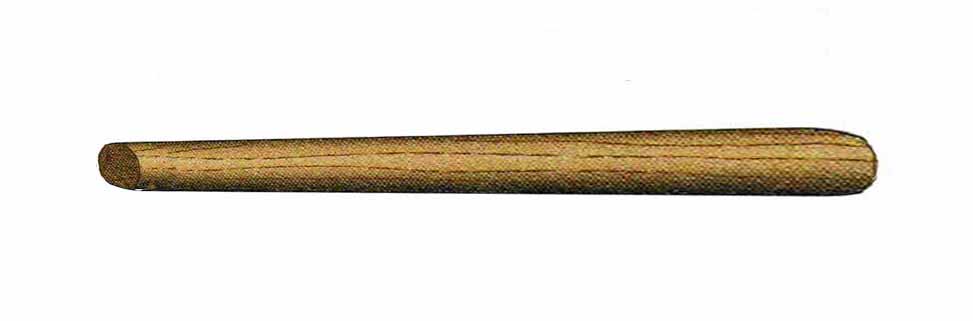

Технологическая карта. Ручка для молотка

Заготовка: брус 350  40  40

Материал: дуб

№

Д

№ п/п

Последовательность выполнения работы

Графическое изображение

Инструменты, приспособления

1

2

3

4

5

1

1

Выбрать заготовку с учётом припусков на обработку (35040 40 мм)

Линейка

2

Отпилить на размер 320 мм

Верстак, ножовка

3

Закрепить заготовку на верстаке, сострогать кромки до размера 35 25 мм

Верстак, рубанок, линейка

4

Разметить диагонали на торцах, начертить окружность наружного диаметра

Линейка, циркуль, карандаш

5

Разметить заготовку с торцов на восьмигранник, выполнить разметку рейсмусом сторон восьмигранника

Линейка, рейсмус, карандаш

6

Закрепить заготовку на верстаке и сострогать рёбра до получения восьмигранника

Верстак, рубанок

7

Зачистить деталь рашпилем до получения овальной формы

Верстак, рашпиль

8

Проконтролировать диаметр детали кронциркулем и линейкой. При необходимости обработать до нужного размера

Кронцирку-ль, линейка

9

Зачистить деталь шлифовальной шкуркой

Шлифовальная шкурка

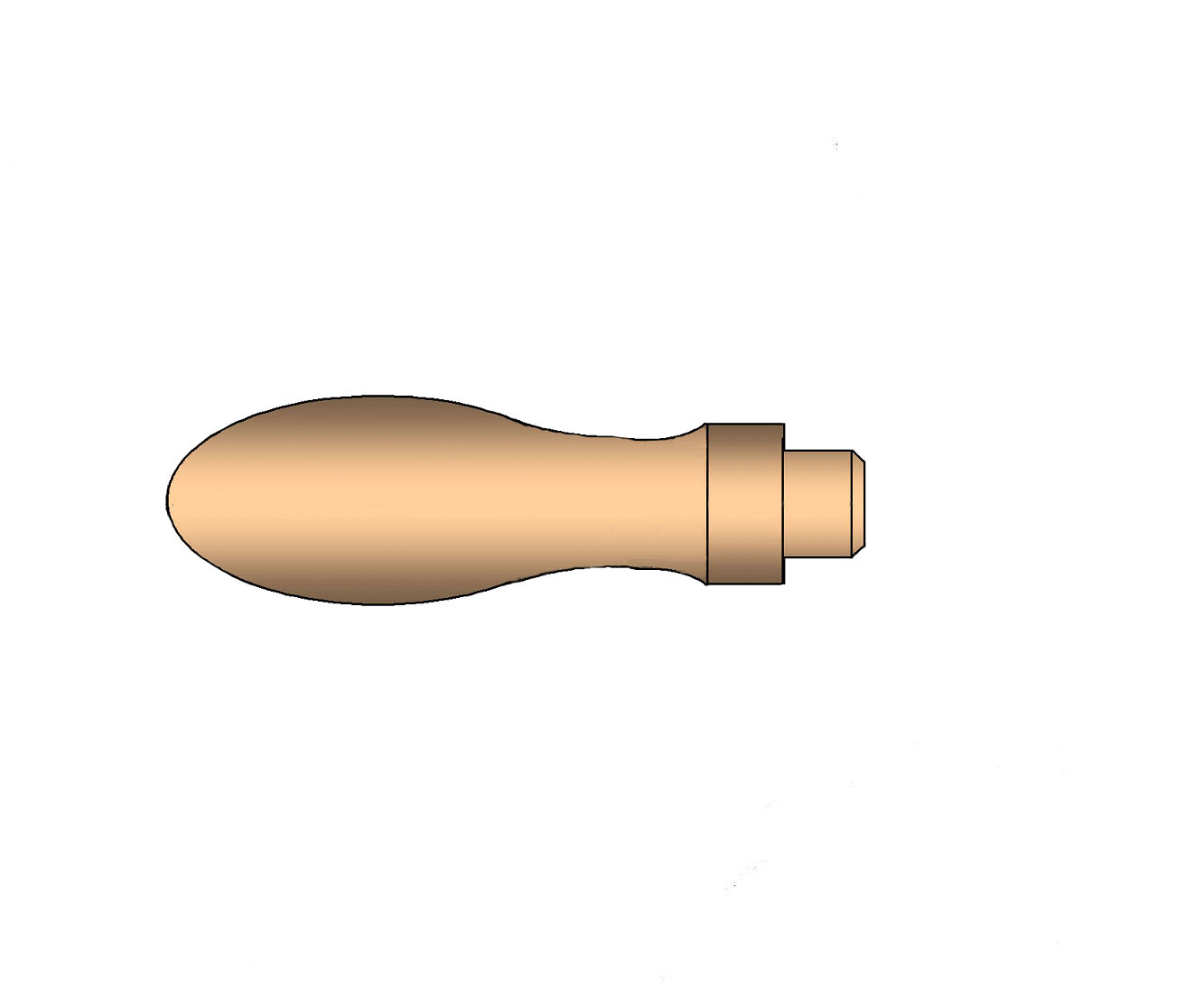

Заготовка: брусок 150  50  50

Материал: бук

№

Д

№ п/п

Последовательность выполнения работы

Графическое изображение

Инструменты, приспособления

1

2

3

4

5

1

1

Взять заготовку с учётом припусков на обработку 150×50 ×50мм. Разметить шестигранник.

Линейка, карандаш

2

Строгать рёбра шестигранника

Верстак, рубанок

3

Закрепить заготовку на станке

Станок, трезубец

4

Точить цилиндр

42 мм по всей длине.

Станок, полукруглая стамеска, кронциркуль

5

Разметить заготовку по длине.

Линейка, карандаш

6

Точить цилиндр

22×15мм и фаску

2×45⁰.

Станок, прямая стамеска, линейка, штангенциркуль

7

Снять заготовку со станка. Оправкой насадить металлическое кольцо на проточенный цилиндр.

Слесарный молоток, оправка

8

Установить заготовку на станок, сверлить отверстие

6×50мм

Токарный станок, сверло, штанген-циркуль

9

У становить заготовку на станок. Точить фасонную поверхность от а к б до 25мм

Токарный станок, фи-гурная стамеска, кронциркуль, линейка

10

Подрезать левый торец детали до диаметра шейки 10мм.

Токарный станок, косая стамеска, кронциркуль

11

Шлифовать деталь

Станок, шлифовальная шкурка

12

Снять деталь. Отпилить и зачистить торцы

Ножовка, шлифовальная шкурка
