Задания для подготовки к лабораторно-практической части занятия.

1. Ознакомится с устройством и правилами работы шумомеров Брюль и Къер, вшв - 003 - м 2 и Октава-201

Правила работы с шумомером Брюль и Къер.

При звуковых измерениях шумомер используется следующим образом:

1.Вынуть ручку 1.

2.Установить ручку 1 в положение "Линейная" (Lin).

3.Вращать ручку 2 по часовой стрелке до тех пор, пока не будет достигнуто отклонение стрелки в пределах от 0 до 10 дб.

4.Установить ручку 1 в требуемое положение (А, В или С).

5.Если необходимо вращать ручку 3 против часовой стрелки до получения отклонений между 0 и 10 дб. Примечание: на этом этапе не использовать ручку 2 во избежание перегрузки входного усилителя. Результаты имерения представляют собой сумму показаний шкалы прибора и величины, указанной в красном кружке.

Если уровни звука измеренные по шкалам "А", "В" и "С" равны - то это высокочастотный шум, если по шкалам "В" и "С" уровень шума выше, чем по "А" на 2-5 дб - среднечастотный, превышение более чем на 5 дб - низкочастотный.

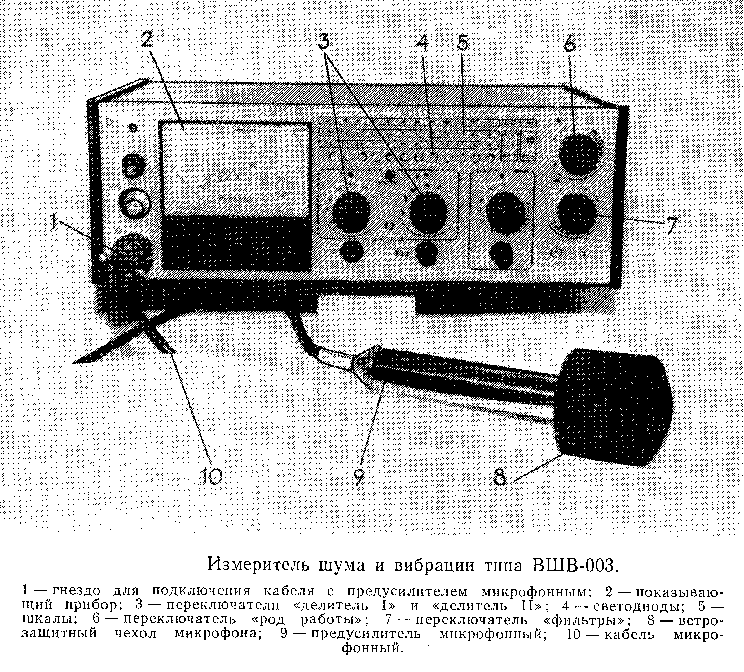

Правила работы с прибором ВШВ - 003 -М 2.

1 . Порядок работы при измерении шума.

При подготовке измерительного прибора к работе необходимо его заземлить, механическим корректором установить стрелку показывающего прибора на деление 0 шкалы 0-10. Установку стрелки на нуле нужно производить в том положении прибора, в котором он будет использован (горизонтальное или вертикальное).

В рабочее состояние ВШВ-003 - М 2 вводят с помощью переключателя «род работы», который при измерении шума устанавливают в положение F(быстро). При этом стрелка показывающего прибора должна находиться в пределах делений 7 - 10 шкалы  ...10 дБ. О наличии питания сигнализирует свечение одного из светодиодов переключателя «делитель I» и «делитель II».

По методическим указаниям, входящим в комплект прибора, провести электрическую калибровку.

Для измерения шума предусилитель микрофонный с капсулем М-101 кабелем соединяют с разъемом прибора. Переключатели устанавливают в следующие положения: «делитель I» - 80, «делитель II» - 50, «фильтры» - на характеристику А, «род работы» - F (быстро). В течение 2 мин прибор прогревается.

При измерении предусилитель микрофонный следует держать на вытянутой руке в направлении излучателя звука. Если при этом стрелка показывающего прибора находится в начале шкалы, то она выводится в сектор 0-10 шкалы децибел с помощью переключателя «делитель I», а затем, «делитель II». Если периодически подает сигналы индикатор "перегруз", переключатель «делитель I» следует перевести на более высокий уровень.

Отсчет результатов измерений ВШВ - 003 -М 2 производится путем суммирования показаний светодиода на шкале децибел и делений шкалы измерительного прибора.

При постоянном шуме отсчет производится по средним показателям при колебаниях стрелки прибора. Каждое измерение повторяется не менее трех раз в каждой точке.

2. Порядок работы при измерении виброскорости и виброускорения.

а) Измерение виброускорения.

Переключатели измерителя установить в положения: «делитель I» - 80, «делитель II» - 50.

В зависимости от частотного диапазона измерения ФЛТ , Hz установить в положение "1" или "10", нажать или отжать кнопку 10 kHz. Переключатель «род работы» установить в положение F или S или 10 S. Произвести измерения по аналогии с исследованием шума.

Произвести отсчет показателей по шкале m*S^-2 . Данное показание умножить на 10.

б) Измерение виброскорости. Нажать кнопку d, V и повторить операции приведенные выше.

Правила работы с шумомером Октава -201.

Рисунок 1. Внешний вид шумомера

Рисунок 2. Панель управления шумомером

Индикатор 1 (линейка светодиодов) показывает, какой параметр отображается в данный момент на цифровом индикаторе. Состояние Индикатора 1 и, соответственно, отображаемый на цифровом индикаторе параметр, можно изменять с помощью клавиш ВВЕРХ, ВНИЗ и SHIFT.

Индикатор 2 (линейка светодиодов) предназначен для указания на активную ячейку памяти. Клавиша ПИТАНИЕ предназначена для включения и выключения шумомера. Кроме того, кратковременное нажатие этой клавиши приводит к выходу из режима просмотра памяти шумомера. Клавиша ПАУЗА приостанавливает и возобновляет измерения.

Клавиша СБРОС обнуляет показания. С нажатия этой клавиши целесообразно начать измерения, чтобы отбросить начальный период стабилизации шумомера.

Клавиша ЗАПИСЬ осуществляет запись всего набора данных вместе с датой и временем в свободную ячейку памяти.

Клавиша ПАМЯТЬ предназначена для просмотра памяти.

Накрутить микрофонный капсюль на предусилитель. Вставить предусилитель во входной разъем измерительно-индикаторного блока (5-штырьковый разъем Switchcraft на конической части).

Все операции по подсоединению/отсоединению микрофона и предусилителя должны проводиться при выключенном шумомере.

Шумомер включается нажатием кнопки ПИТАНИЕ (удерживать в нажатом положении 3-4 секунды). Повторное нажатие выключает прибор.

Сразу после включения загораются светодиоды на Индикаторах 1 и 2, которые показывают текущее состояние шумомера. На цифровом индикаторе отображается уровни звука на характеристике F в дБА.

После включения прибора необходимо выждать не менее 60 с; до истечения этого периода показания прибора могут быть ошибочными.

По истечении 60 с после включения шумомер готов к измерениям. Рекомендуется нажать клавишу СБРОС, чтобы обнулить параметры, накопленные в период стабилизации шумомера.

Направьте микрофон шумомера на источник звука. Во избежание искажения замеров вследствие отражений звука отнесите микрофон примерно на 50 см от тела оператора. Клавишей ПАУЗА можно приостановить измерения и задержать на цифровом индикаторе результаты; повторное нажатие клавиши ПАУЗА возобновит измерения. При необходимости можно просмотреть любые параметры, которые может отображать цифровой индикатор, при этом процесс измерений не прерывается.
