204. Нажмите кнопку Front (Вид спереди) панели инструментов Stan­dard Views (Стандартные виды).

205. Нажмите кнопку Zoom to Area (Увеличить область вида) панели ин­струментов View (Вид) или выберите View, Modify, Zoom to Area (Вид, Изменить, Увеличить область вида) из главного меню.

206. Измените масштаб изображение области сопряжения цилиндрического основания крестовины с направляющей проводов.

207. Выберите поверхность спицы.

208. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз), чтобы открыть эскиз.

209. Нажмите кнопку Parallelogram (Параллелограмм) панели инстру­ментов Sketch Tools (Инструменты эскиза) или выберите Tools, Sketch Entity, Parallelogram (Инструменты, Объекты эскиза, Параллелограмм) из главного меню.

210. Нарисуйте параллелограмм произвольного размера в области выпол­ненной коррекции спицы.

211. Нажмите кнопку Add Relation (Добавить взаимосвязь) панели инст­рументов Sketch Relations (Взаимосвязи эскиза) или выберите Tools, Relations, Add.. (Инструменты, Взаимосвязи, Добавить) из главного меню.

212. В Диспетчере свойств Add Relations (Добавление взаимосвязей) задайте такие взаимосвязи:

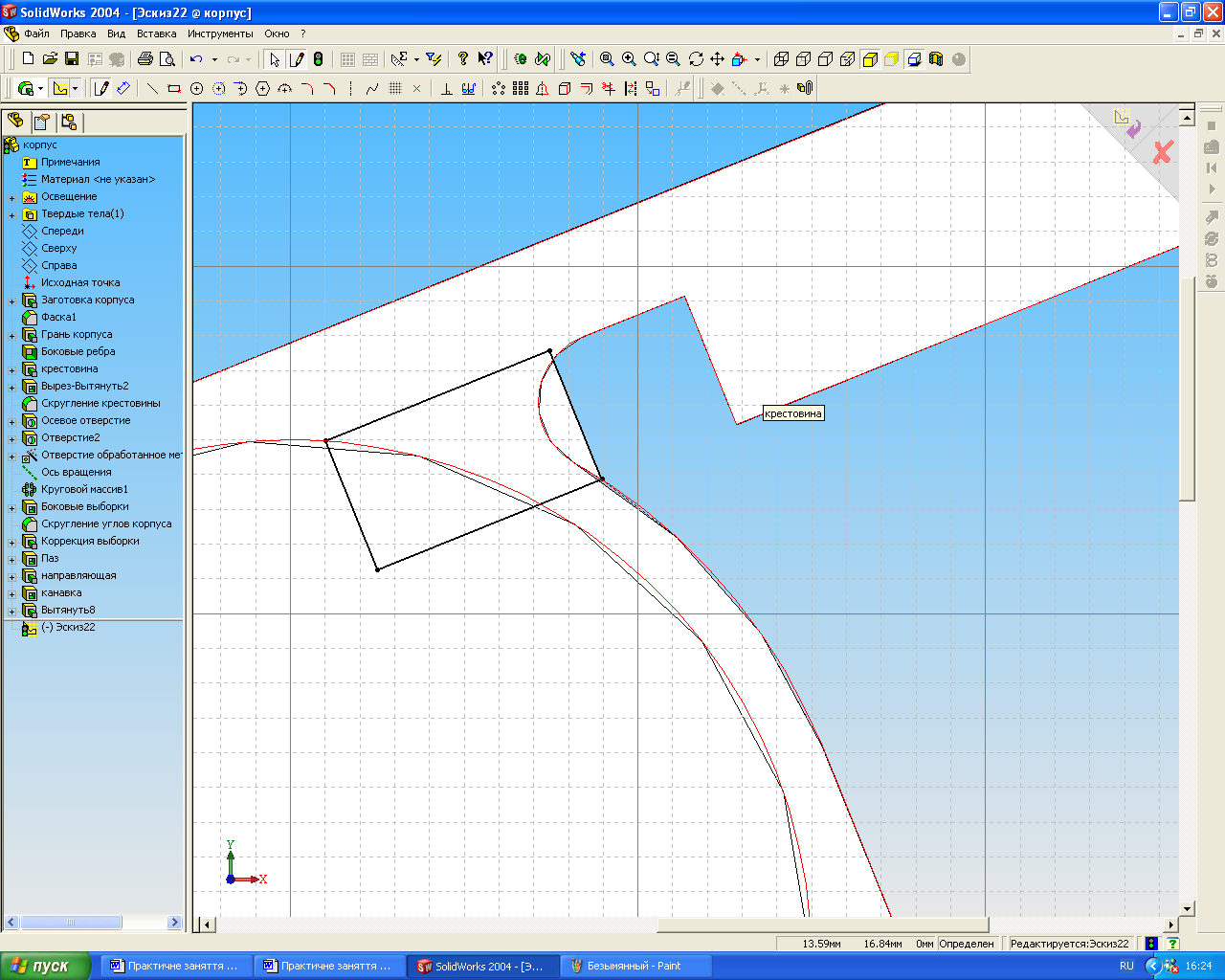

     • Верхняя сторона параллелограмма и нижняя кромка спицы — Collinear (Колинеарность);

     • Нижняя сторона параллелограмма и нижняя кромка направляю­щей - Collinear (Колинеарность);

     • Правая сторона параллелограмма и кромка коррекции спицы — Соllinеаг (Колинеарность);

     • Левая верхняя вершина параллелограмма и внутренняя кромка ци­линдрической впадины основания крестовины — Coincident (Сов­падение).

213. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз), чтобы закрыть эскиз.

214. Измените угол наклона корпуса с помощью клавиш навигации клавиа­туры.

215. Нажмите кнопку Extruded Cut (Вытянутый вырез) панели инстру­ментов Features (Элементы) или выберите Insert, Cut, Extrude (Вставка, Вырез, Вытянуть) из главного меню.

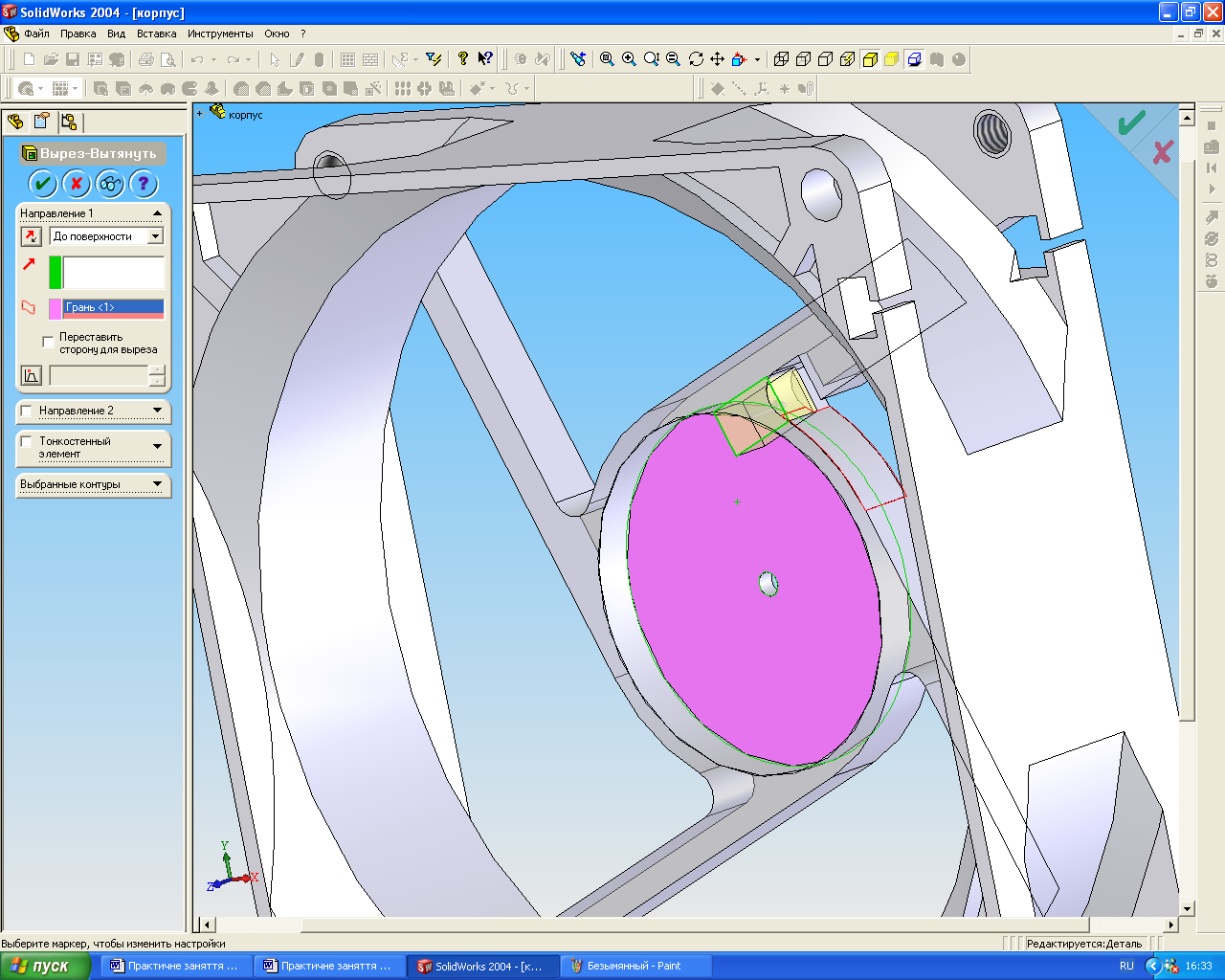

216. В Диспетчере свойств Cut-Extrude (Вырез — Вытянуть) выберите пара­метр Translate Surface (Сдвигать поверхность), задайте: Direction (Направление) — Up To Surface (До поверхности); Face/Plane (Поверхность/Плоскость) — выберите цилиндрическую поверхность полости основания крестовины, и нажмите ОК.

217. Присвойте элементу имя «Вырез в крестовине».

Скругление внешних ребер спиц

Придадим спицам крестовины законченный вид, скруглив внешние кромки радиусом 1.50 мм.

218. Нажмите кнопку Back (Вид сзади) панели инструментов Standard Views (Стандартные виды).

219. Нажмите кнопку Fillet (Скругление) панели инструментов Features (Элементы) или выберите Insert, Features, Fillet/Round (Вставка, Эле­менты, Скругление) из главного меню.

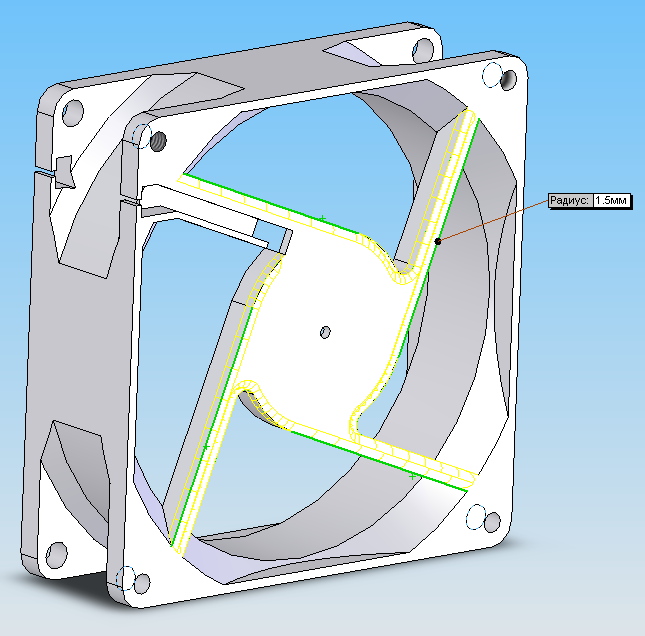

220. В Диспетчере свойств Fillet (Скругление), в группе Items to Fillet (Скруглить элементы), выберите параметр Tangent Propagation (Распро­странить вдоль линий перехода), задайте: Radius (Радиус) — 1.50 мм; Edges, Faces, Features and Loops (Элементы скругления) — выберите внешние кромки спиц крестовины, и нажмите ОК.

221. Присвойте элементу имя «Скругление спиц крестовины».

Создание радиальных ребер жесткости

Чтобы усилить переднее и заднее ребра корпуса вентилятора в области от­верстий крепления, создадим радиальные ребра жесткости. Прежде чем при­ступить к созданию ребер, построим дополнительную диагональную плоскость.

222. Нажмите кнопку Isometric (Изометрия) панели инструментов Stan­dard Views (Стандартные виды).

223. Нажмите кнопку Plane (Плоскость) панели инструментов Reference Geometry (Вспомогательная геометрия) или выберите Insert, Reference Geometry, Plane (Вставка, Вспомогательная геометрия, Плоскость) из главного меню.

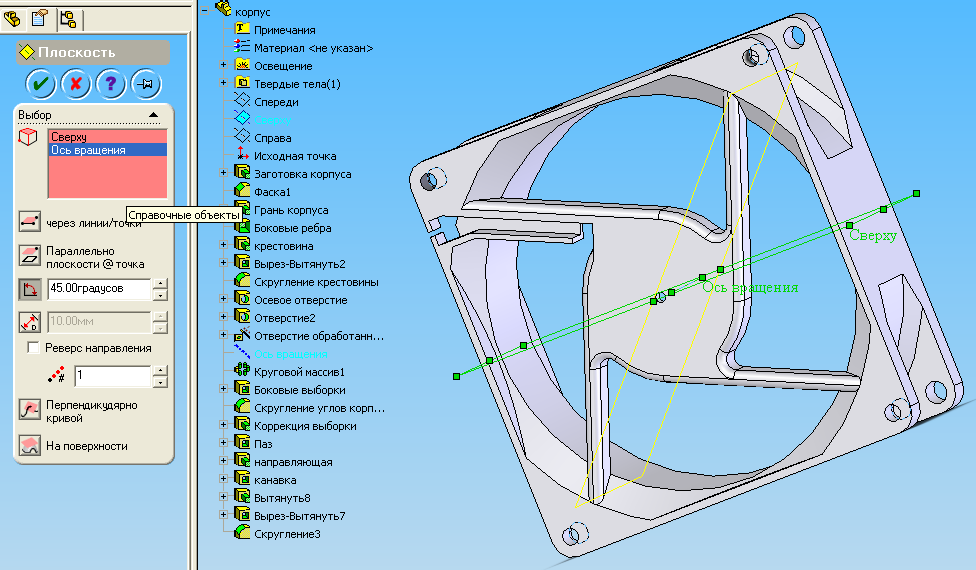

224. В Диспетчере свойств Plane (Плоскость) выберите параметр Reverse direction (Изменить направление) и задайте: Reference Entities (Справочные объекты) — плоскость «Сверху» и «Ось вращения; At Angle (Повернуть на угол) — 45.00 градусов, и нажмите ОК.

225. Присвойте плоскости имя «Диагональная плоскость».

226. Нажмите клавишу F, чтобы изменить вид в размер экрана.
