65. Выберите внутренний торец цилиндрической части крестовины.

66. Нажмите кнопку Normal To (Перпендикулярно выбранной плоско­сти) панели инструментов Standard Views (Стандартные виды).

67. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз), чтобы открыть эскиз.

68. Нажмите кнопку Circle (Окружность) панели инструментов Sketch Tools (Инструменты эскиза) или выберите Tools, Sketch Entities, Circle (Инструменты, Объекты эскиза, Окружность) из главного меню.

69. Нарисуйте окружность произвольного диаметра с привязкой центра ок­ружности к исходной точке.

70. Нажмите кнопку Dimension (Размер) панели инструментов Sketch Relations (Взаимосвязи эскиза) или выберите Tools, Dimensions, Parallel (Инструменты, Размеры, Параллельный) из главного меню.

71. Установите диаметр окружности равным 30.00 мм.

72. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз), чтобы закрыть эскиз.

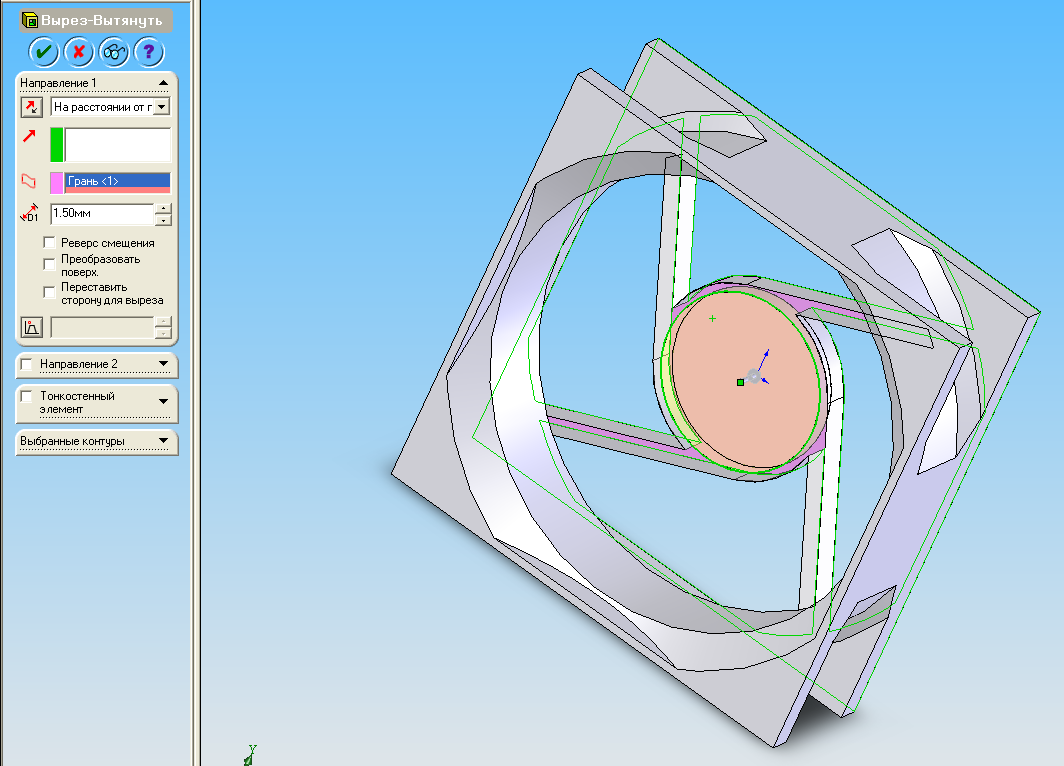

73. Нажмите кнопку Extruded Cut (Вытянутый вырез) панели инстру­ментов Features (Элементы) или выберите Insert, Cut, Extrude (Вставка, Вырез, Вытянуть) из главного меню.

74. В Диспетчере свойств Cut-Extrude (Вырез — Вытянуть) выберите пара­метр Translate Surface (Сдвигать поверхность), задайте: Direction (Направление) — Offset From Surface (Сместить от поверх­ности), Face/Plane (Поверхность/Плоскость) — выберите заднюю поверх­ность крестовины, Offset Distance (Расстояние смещения) — 1.50 мм, и нажмите ОК.

75. Присвойте элементу имя «Выборка».

Скругление сопряжений спиц с цилиндрической поверхностью крестовины

76. Нажмите кнопку Wireframe (Каркасное представление) панели ин­струментов View (Вид).

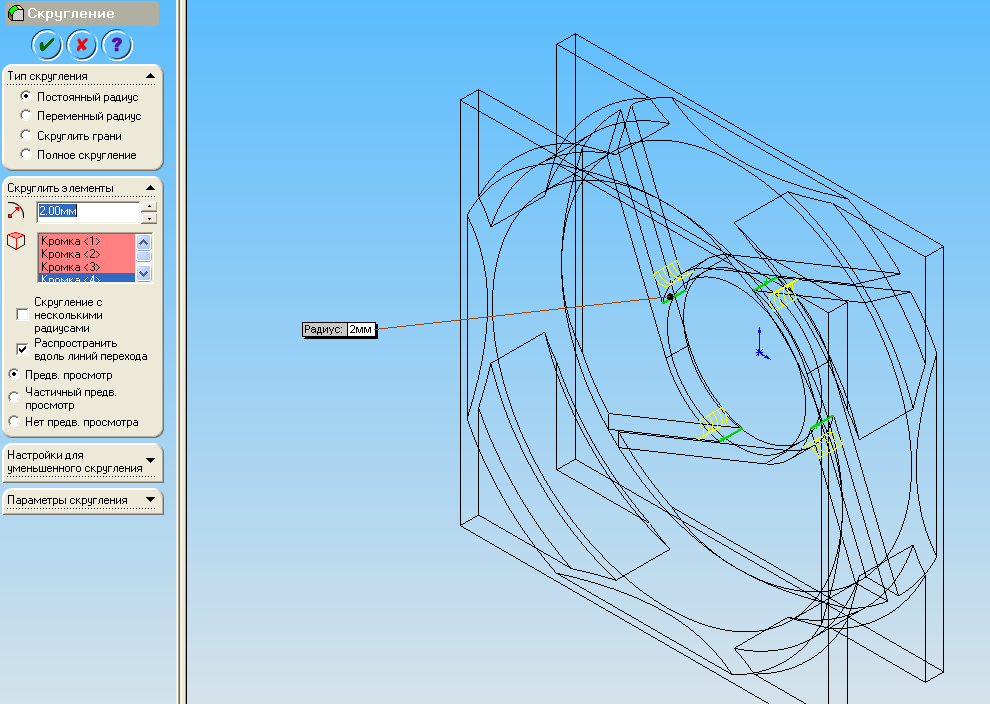

77. Нажмите кнопку Fillet (Скругление) панели инструментов Features (Элементы) или выберите Insert, Features, Fillet/Round (Вставка, Эле­менты, Скругление) из главного меню.

78. В Диспетчере свойств Fillet (Скругление), в группе Items to Fillet (Скруглить элементы), выберите параметр Tangent Propagation (Распро­странить вдоль линий перехода), задайте: Radius (Радиус) — 2.00 мм; Edges, Faces, Features and Loops (Элементы скругления) — выберите нижнюю и боковые линии сопряжения спиц с цилиндрической по­верхностью, и нажмите ОК.

79. Нажмите кнопку Shaded (Затенить) панели инструментов View (Вид).

80. Присвойте элементу имя «Скругление крестовины».

Формирование крепежных отверстий

Нам необходимо создать осевое отверстие диаметром 2.00 мм, четыре отвер­стия диаметром 4.40 мм по периметру переднего ребра корпуса вентилятора, а также резьбовые отверстия М4х0.7 по периметру заднего ребра корпуса вен­тилятора. Начнем с осевого отверстия.

81. Выберите произвольную точку на поверхности цилиндрической впади­ны крестовины.

82. Нажмите кнопку Simple Hole (Простое отверстие) панели инстру­ментов Features (Элементы) или выберите Insert, Features, Hole, Simple (Вставка, Элементы, Отверстие, Простое) из главного меню.

83. В Диспетчере свойств Hole (Отверстие) выберите параметр Trough All (Через все), задайте: Diameter (Диаметр) — 2.00 мм, и нажмите OK.

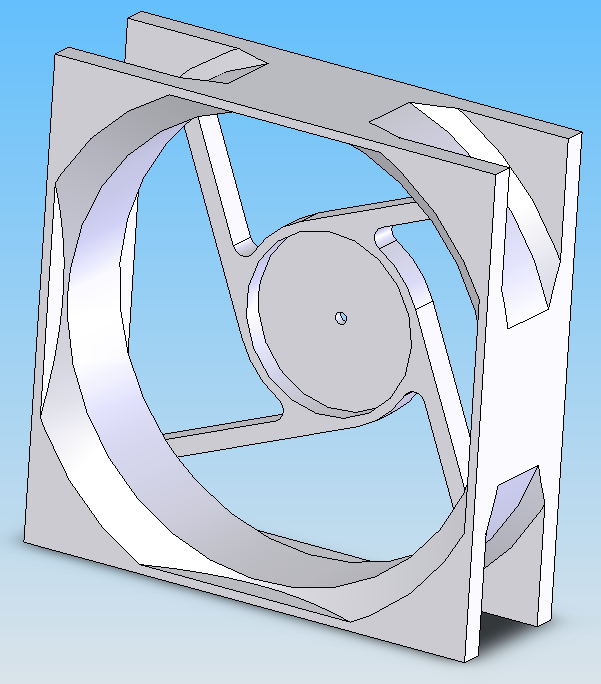

84. Присвойте элементу имя «Осевое отверстие».

Чтобы отверстие привязать к исходной точке, выполните такие действия.

85. В дереве проекта FeatureManager (Диспетчера конструктивных элемен­тов) щелкните правой кнопкой мыши по элементу «Осевое отверстие» и выберите из контекстного меню Edit Sketch (Редактировать эскиз).

86. Нажмите кнопку Add Relation (Добавить взаимосвязь) панели инст­рументов Sketch Relations (Взаимосвязи эскиза) или выберите Tools, Relations, Add (Инструменты, Взаимосвязи, Добавить) из главного меню.

87. Последовательно выберите центр отверстия и исходную точку.

88. В Диспетчере свойств Add Relations (Добавить взаимосвязи), в одно­именной группе выберите параметр Coincident (Совпадение) и на­жмите OK.

89. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз), чтобы закрыть эскиз.

Теперь создадим крепежное отверстие, расположенное на расстоянии 4.00 мм от боковых граней корпуса. Для этого также воспользуемся конструктив­ным элементом Simple Hole (Простое отверстие).

90. Выберите произвольную точку на лицевой поверхности корпуса венти­лятора в правом верхнем углу.

91. Нажмите кнопку Simple Hole (Простое отверстие) панели инстру­ментов Features (Элементы) или выберите Insert, Features, Hole, Simple (Вставка, Элементы, Отверстие, Простое) из главного меню.

92. В Диспетчере свойств Hole (Отверстие) выберите параметр Up To Next (До следующей), задайте: Diameter (Диаметр) — 4.40 мм, и нажмите ОК.

93. Присвойте элементу имя «Сквозное отверстие».

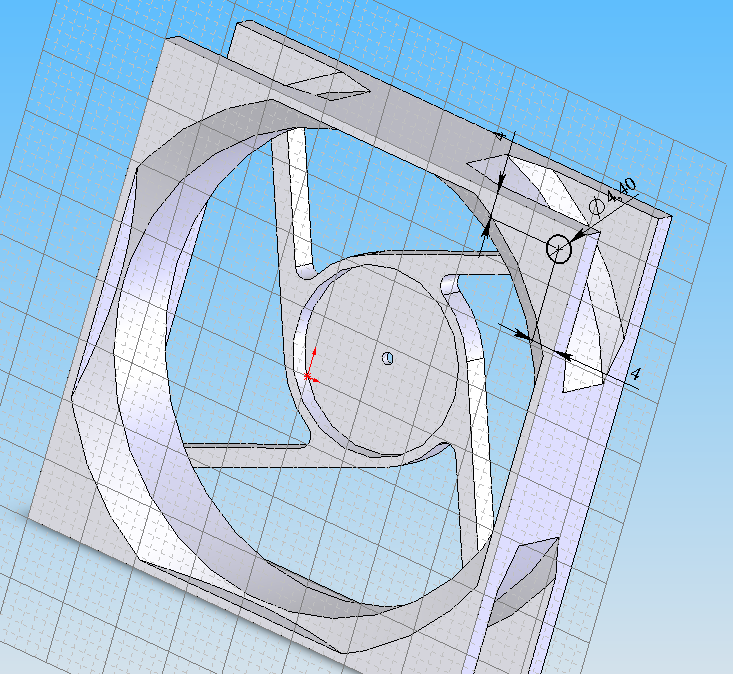

94. В дереве проекта Feature Manager (Диспетчера конструктивных элемен­тов) щелкните правой кнопкой мыши по элемент «Сквозное отверстие» и выберите из контекстного меню Edit Sketch (Редактировать эскиз).

95. Нажмите кнопку Dimension (Размер) панели инструментов Sketch Relations (Взаимосвязи эскиза) или выберите Tools, Dimensions, Parallel (Инструменты, Размеры, Параллельный) из главного меню.

96. Установите расстояние от центра окружности до боковых граней корпу­са вентилятора равными 4 мм.

97. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз), чтобы закрыть эскиз.

Создадим резьбовое отверстие, расположенное на задней грани корпуса, и ось которого совпадает с осью отверстия, нарисованного ранее.

98. Выберите произвольную точку на нижнем ребре корпуса, расположен­ную под нарисованной окружностью.

99. Нажмите кнопку Hole Wizard (Отверстие под крепеж) панели инст­рументов Features (Элементы) или выберите Insert, Features, Hole, Wizard (Вставка, Элементы, Отверстие, Под крепеж) из главного меню.

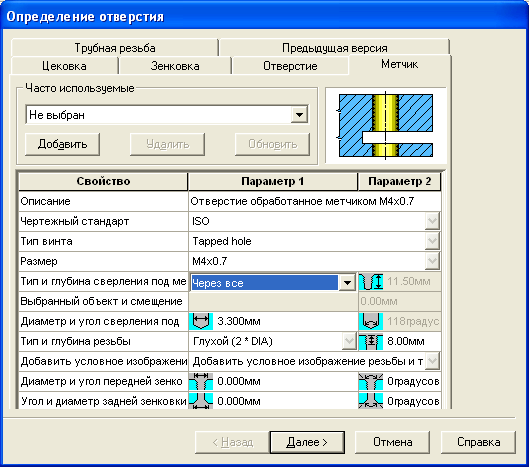

100. В диалоговом окне Hole Definition (Определение отверстия) перейдите во вкладку Тар (Метчик) и выберите такие параметры:

     • Standard (Чертежный стандарт) — ISO;

     • Screw type (Тип винта) — Tapped Hole (Отверстие обработанное мет­чиком);

     • Size (Размер) — М4х0.7;

     • Hole type & Depth (Тип и глубина отверстия) — Trough All (Через все);

     • Add Cosmetic Thread (Добавить условное обозначение резьбы) — Add Cosmetic thread with thread callout (Добавить условное обозначение резьбы и текст),а затем нажмите кнопку Next> (Далее>).

101. Появится диалоговое окно Hole Placement (Размещение отверстия), в котором нажмите кнопку Finish (Готово).

102. Присвойте элементу имя «Крепежное отверстие М4х0.7».

103. В дереве проекта FeatureManager (Диспетчера конструктивных элемен­тов) распахните элемент «Крепежное отверстие М4х0.7», щелкните правой кнопкой мыши по эскизу отверстия и выберите из контекстного меню Edit Sketch (Редактировать эскиз).

104. Нажмите кнопку Add Relation (Добавить взаимосвязь) панели инструментов Sketch Relations (Взаимосвязи эскиза) или выберите Tools, Relations, Add (Инструменты, Взаимосвязи, Добавить) из главного меню.

105. Последовательно выберите центр отверстия и контур отверстия, распо­ложенного на верхней грани корпуса.

106. В Диспетчере свойств Add Relations (Добавить взаимосвязи), в одно­именной группе выберите параметр Concentric (Концентричность), и нажмите ОК.

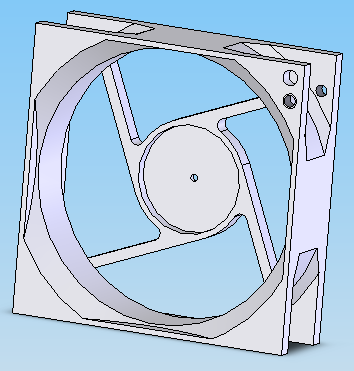

107. Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эс­киз), чтобы закрыть эскиз. Теперь на верхнем ребре корпуса расположено сквозное отверстие, а на нижнем ребре — резьбовое. Добавим еще три отверстия. Для создания кругово­го массива нам потребуется вспомогательная ось вращения.

108. Нажмите кнопку Axis (Ось) панели инструментов Reference Geomet­ry (Справочная геометрия) или выберите Insert, Reference Geometry, Axis (Вставка, Справочная геометрия, Ось) из главного меню.

109. В диалоговом окне Reference Axis (Справочная ось) выберите параметр Cylindrical/Conical Surface (Цилиндрическая/коническая поверхность), укажите цилиндрическую поверхность крестовины или внутреннюю цилиндрическую поверхность корпуса и нажмите ОК.

110. Присвойте оси имя «Ось вращения».

111. Нажмите кнопку Circular Pattern (Круговой массив) панели инстру­ментов Features (Элементы) или выберите Insert, Pattern/Mirror, Circular Pattern (Вставка, Массив/Зеркало, Круговой массив) из глав­ного меню.

112. В Диспетчере свойств Circular Pattern (Круговой массив) в группе Parameters (Параметры) выберите параметр Equal spacing (Равный шаг) и задайте:

     • Direction (Направление) — эскиз «Ось вращения»;

     • Total Angle (Общий угол) — 360.00 градусов;

     • Number of Instances (Количество элементов) — 4.

В группе Features to Pattern (Копировать элементы) из дерева проекта FeatureManager (Диспетчера конструктивных элементов) выберите:

• «Крепежное отверстие М4х0.7»;

• «Сквозное отверстие», и нажмите ОК.

113. Присвойте элементу имя «Круговой массив отверстий».

Формирование ребер жесткости на переднем ребре корпуса
