Практическое №10
Создание модели корпуса
Корпус вентилятора изготовлен из пластмассы и представляет собой довольно сложную конструкцию. Корпус прямоугольной формы имеет отверстия для крепления защитной решетки и резьбовые отверстия для крепления.
Габаритные размеры корпуса вентилятора такие:
Длина и высота корпуса — 80.00 мм;
Глубина корпуса — 25.00 мм;
Диаметр полости — 76.00 мм;
Внутренняя фаска — 5.00 мм;
Толщина стенки — 1.50 мм;
Толщина граней — 4.00 мм;
Количество спиц в крестовине — 4;
Ширина спицы — 3.00 мм;
Диаметр центральной части крестовины — 33.00 мм;
Толщина центральной части крестовины — 1.50 мм;
Высота крестовины — 5.00 мм;
Угол наклона крестовины от вертикали — 22.00 градуса; .
Радиус скругления спиц с центральной частью крестовины — 2.00 мм;
Диаметр осевого отверстия — 2.00 мм;
Диаметр крепежных отверстий — 4.40 мм;
Резьбовое отверстие — метрическое М4х0.7;
Расстояние центра отверстия от края — 4.00 мм.
Другие размеры будем вводить по мере построения модели корпуса. Для работы нам понадобятся следующие панели инструментов:
Features (Элементы);
Reference Geometry (Справочная геометрия);
Sketch (Эскиз);
Sketch Tools (Инструменты эскиза);
Standard View (Стандартные виды);
Tools (Инструменты);
View (Вид).
Так как модель корпуса является достаточно сложной, ниже приводятся лишь законченные эскизы и конструктивные элементы для каждого этапа построения модели, с описанием способа их создания.
Создание заготовки корпуса
Построение модели начнем с формирования заготовки размером 80.00х80.00 мм и толщиной 25.00 мм со сквозным отверстием диаметром 76.00 мм.
Создайте новый документ детали.
Выберите плоскость Front (Спереди).
Нажмите кнопку
Normal
To
(Перпендикулярно
выбранной плоскости) панели
инструментов Standard
Views
(Стандартные
виды).Нажмите кнопку
Sketch
(Эскиз)
панели инструментов Sketch
(Эскиз),
чтобы открыть эскиз.Нажмите кнопку
Circle
(Окружность)
панели инструментов Sketch
Tools
(Инструменты
эскиза) или выберите Tools,
Sketch
Entities,
Circle
(Инструменты,
Объекты эскиза, Окружность) из главного
меню.Нарисуйте окружность произвольного диаметра с привязкой центра окружности к исходной точке.
Нажмите кнопку
Rectangle
(Прямоугольник)
панели инструментов Sketch
Tools
(Инструменты
эскиза) или выберите Tools,
Sketch
Entity,
Rectangle
(Инструменты,
Объекты эскиза, Прямоугольник) из
главного меню.Нарисуйте прямоугольник, описанный вокруг окружности.
Нажмите кнопку
Point
(Точка) панели инструментов Sketch
Tools
(Инструменты
эскиза) или выберите Tools,
Sketch
Entity,
Point
(Инструменты,
Объекты эскиза, Точка) из главного меню.Поставьте точки посередине горизонтальной и вертикальной сторон прямоугольника.
Нажмите кнопку
Dimension
(Размер) панели инструментов Sketch
Relations
(Взаимосвязи
эскиза) или выберите Tools,
Dimensions,
Parallel
(Инструменты,
Размеры, Параллельный) из главного

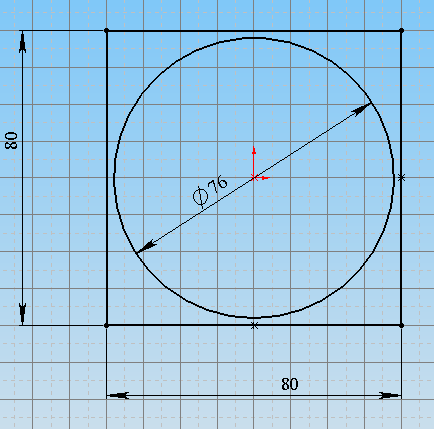

меню.Установите диаметр окружности равным 76.00 мм, а стороны прямоугольника равными 80.00 мм.
При нажатой клавише Ctrl выберите исходную точку и точку на горизонтальной линии. В Диспетчере свойств Properties (Свойства) выберите параметр
Vertical
(Вертикальность)
в группе Add
Relations
(Добавить
взаимосвязи).При нажатой клавише Ctrl выберите исходную точку и точку на вертикальной линии. В Диспетчере свойств Properties (Свойства) выберите параметр
Horizontal
(Горизонтальность)
в группе Add
Relations
(Добавить
взаимосвязи).Нажмите клавишу F, чтобы изменить вид окружности в размер экрана.
Нажмите кнопку Sketch (Эскиз) панели инструментов Sketch (Эскиз), чтобы закрыть эскиз.
Нажмите кнопку
Isometric
(Изометрия)
панели инструментов Standard
Views
(Стандартные
виды).Нажмите кнопку
Extruded
Boss/Base
(Вытянутая
бобышка/основание) панели инструментов
Features
(Элементы)
или выберите Insert,
Boss/Base,
Extrude
(Вставка,
Бобышка/Основание, Вытянуть) из главного
меню.В Диспетчере свойств Extrude (Вытянуть) задайте: Direction (Направление) — Blind (На заданное расстояние); Depth (Глубина) — 25.00 мм, и нажмите ОК.
Присвойте элементу имя «Заготовка корпуса».
Внутренняя фаска
Снимем 5.00 мм фаску с ребер цилиндрической поверхности.
Нажмите кнопку
Chamfer
(Фаска)
панели инструментов Features
(Элементы)
или выберите Insert,
Features,
Chamfer
(Вставка,

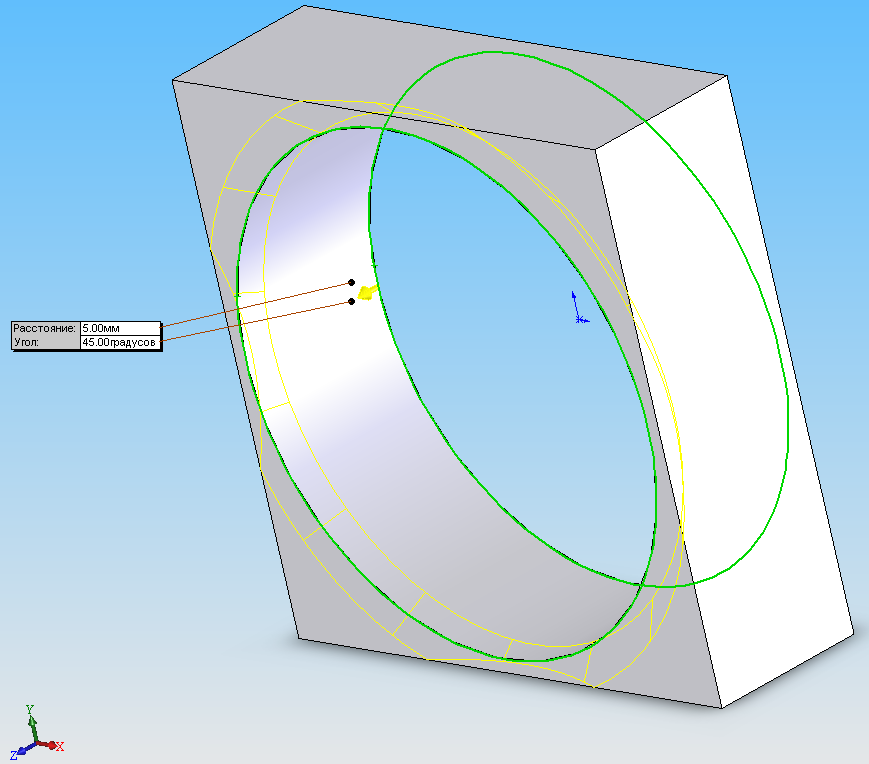

Элементы, Фаска).В Диспетчере свойств Chamfer (Фаска) выберите параметр Angle Distance (Угол Расстояние), задайте: Distance (Расстояние) — 5.00 мм; Angle (Угол) — 45.00 градусов; укажите кромки цилиндра, и нажмите ОК.
Измените имя элемента Chamfer l на «Фаска».
При снятии фаски исчезла часть боковых граней корпуса. Для того чтобы их восстановить, сделаем следующее:
