Министерство сельского хозяйства РФ
Департамент кадровой политики и образования
ФГБОУ ВПО «Уральский государственный аграрный университет»
Инженерный факультет
Кафедра технологии металлов и ремонта машин
Домашняя работа
по дисциплине: «МСС»
вариант №4
Выполнила: студентка 2 курса
факультета ТТМС
направление:
Сервис транспортных
и транспортно-технологических
машин и оборудования
И. О. Гробовиков,
Проверил: С.В. Бутаков,
доцент
Екатеринбург 2013
Определение основных элементов гладких цилиндрических соединений
Исходные данные
отверстие
-
,
вал
Предельные размеры отверстия определяются по формулам:
Dmax= D + ES=25+0,021=25,021 мм; Dmin = D + EI=25+0=25 мм.
Допуск отверстия TD = Dmax - Dmin =25,021-25=0,021 мм.
Предельные размеры вала определяются по следующим выражениям:
dmax = d + es=25-0,020=24,980 мм
dmin = d + ei=25-0,041=24,959 мм
Допуск валаTd = dmax - dmin=24,980-24,959=0,021 мм
Тип посадки – с зазором.
Предельные значения зазоров:
Smax = Dmax – dmin=25,021-24,959=0,062 мм
Smin = Dmin - dmax=25-24,980=0,020 мм
Допуски посадок с зазором
TS = Smax - Smin=0,062-0,020=0,042 мм
Проверка: TS = TD + Td=0,021+0,021=0,042 мм
1.3.3 Квалитеты точности отверстия и вала определяются по числу единиц допуска ( a ):
aD = TD / i =21/1,31=16 мкм – квалитет №7, буквенное обозначение H
ad = Td / i =21/1,31=16 мкм- квалитет №7, буквенное обозначение f
Таблица 1.1 - Результаты расчета соединения
Соединение |
Обозначение соединения |
|
|
Номинальный размер, мм |
25,000 |
||
Зазор, мм |
Smax Smin |
0,062 0,020 |
|
Допуск посадки, T, мм |
0,042 |
||
Тип посадки |
с зазором |
||
Система посадки |
система отверстия |
||
Отверстие |
Условное обозначение |
25H7 |
|
Допуск, ТD, мм |
0,021 |
||
Основное отклонение |
буквенное обозначение значение, мм |
H 0 (нижнее ) |
|
Квалитет |
7 |
||
Предельные отклонения, мм |
верхнее, ES нижнее, EI |
+ 0,021 0 |
|
Предельные размеры, мм |
Dmax Dmin |
25.021 25.000 |
|
Вал |
Условное обозначение |
25f7 |
|
Допуск, Тd, мм |
0,021 |
||
Основное отклонение |
буквенное обозначение значение, мм |
f -0.020 (верхнее) |
|
Квалитет |
7 |
||
Предельные отклонения, мм |
верхнее, es нижнее, ei |
- 0.020 - 0.041 |
|
Предельные размеры, мм |
dmax dmin |
24.980 24.959 |
ES=0,021
TD=0,021
Н7



Smin=0,020
es=-0,020
ei=-0,041
Td=0,021
Dmax=25.021
Dmin=25,000







Smax=0,062
Dн.с.=25.000
f7
dmax=24.980
dmin=24.959

Рис. 1.1. Схема расположения полей допусков

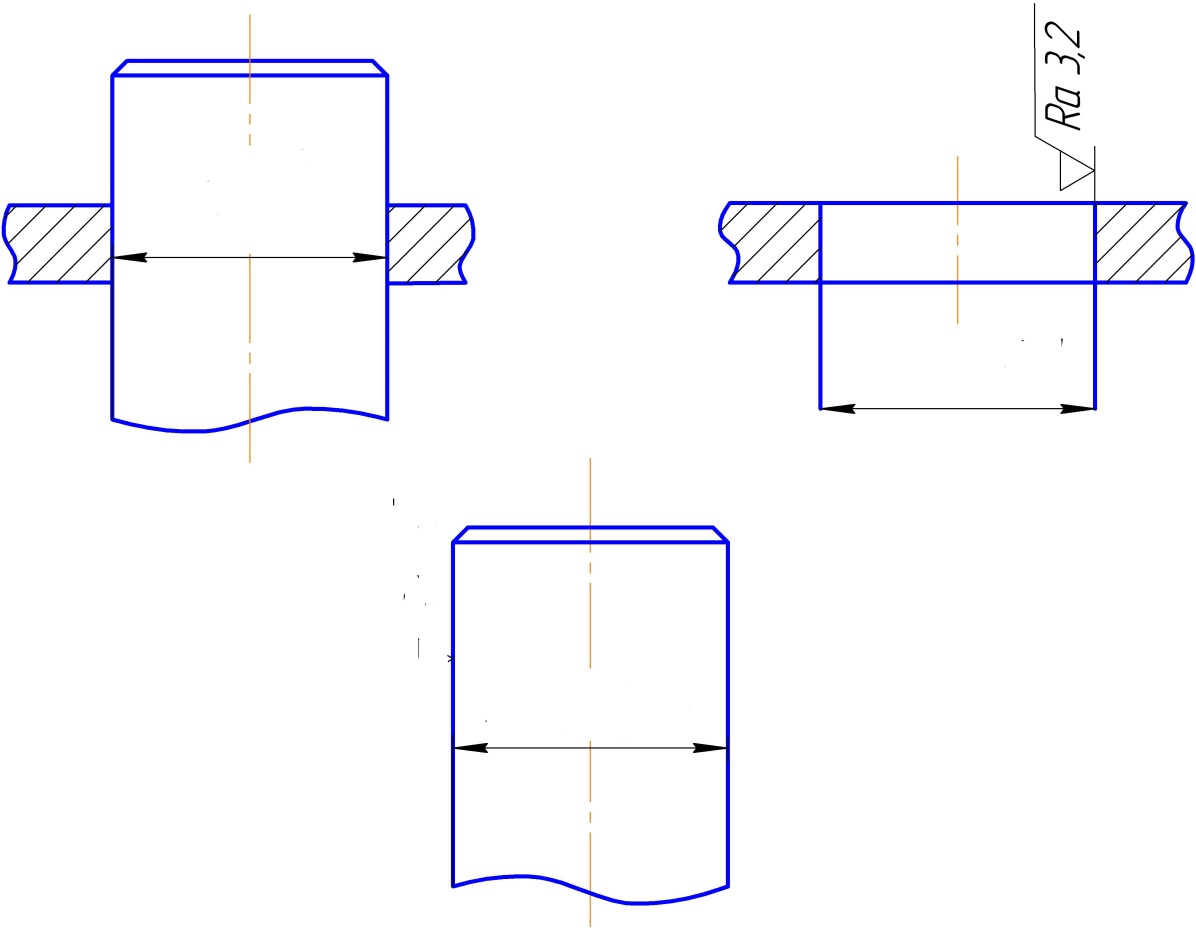

Рисунок 1.2 - Обозначение посадок и предельных отклонений на чертежах
