Порядок выполнения работы

Первая часть

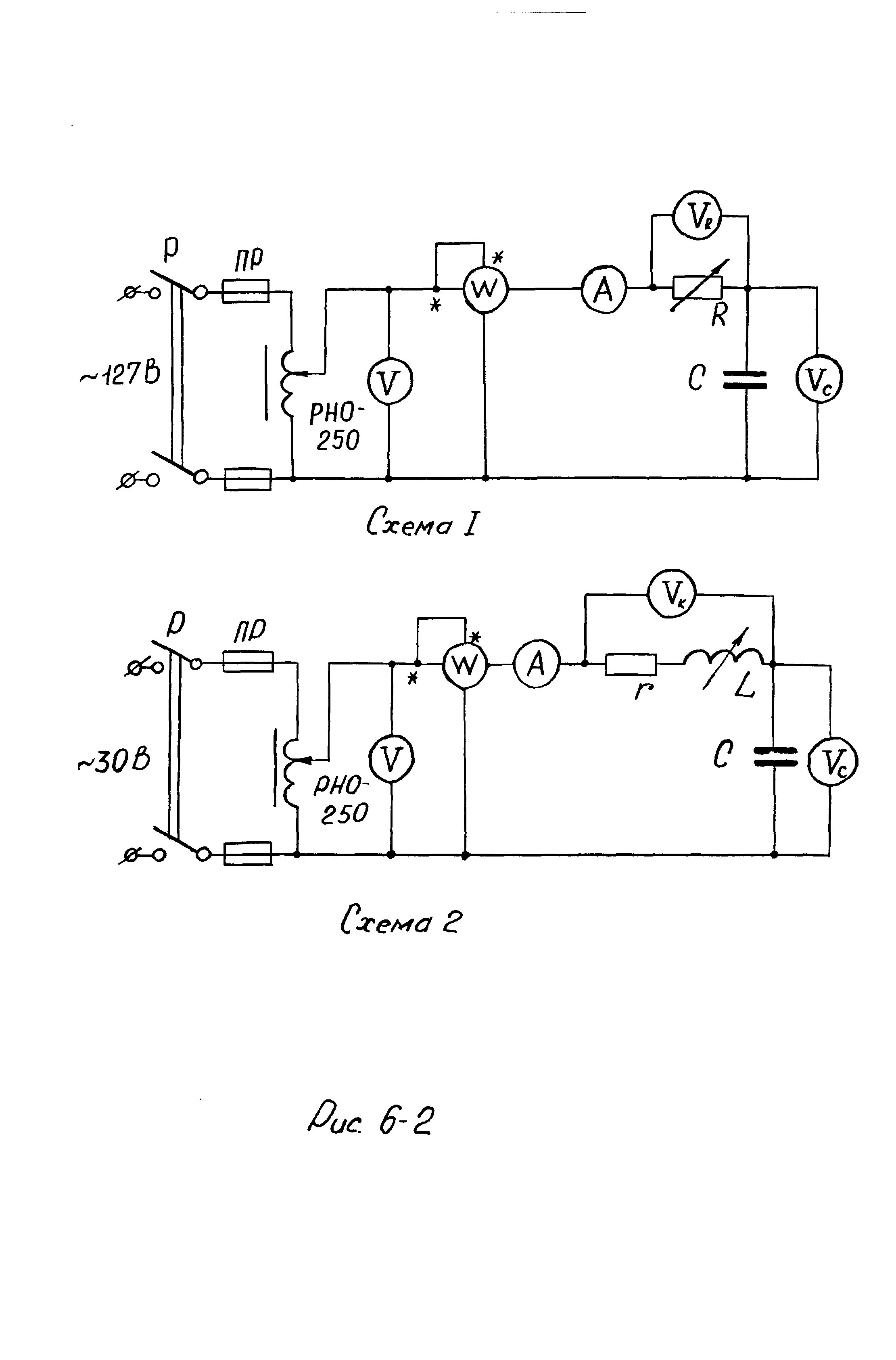

1. Собрать схему № 1 рис. 6-2.

2. Установить на входе схемы напряжение U = 100 В и поддерживать его во время опыта постоянным.

3. Включить конденсатор С = 40 мкФ и реостатом R установить ток в цепи I = 0,9 А. Исследовать работу схемы при постоянном значении активного сопротивления R, изменяя величину емкости конденсатора от 40 мкФ до нуля через 5 мкФ. Данные записать в таблицу 6-1.

Таблица 6-1

№

п/п

Измерено

Вычислено

U_R

U_C

X_C

C_P

cos

мкФ

Вт

Ом

мкФ

Вар

ВА

Формулы для расчетов:

; ; ; ;

; ; .

4. Установить емкость С = 30 мкФ. Исследовать работу схемы при изменении активного сопротивления цепи от R = 0 до R = max; меняя ток через 0,1 А. Данные свести в таблицу 6-1.

5. Для одного из пунктов по указанию преподавателя построить векторные диаграммы напряжений и токов.

6. Построить в одних осях координат по данным п. 3 зависимости: I; U_R; U_C; P ; cos  ; Z = f (X_C) и в других осях координат по данным п. 4 зависимости: I; U_R; U_C; P ; cos  ; Z = f (R).

7. Построить круговую диаграмму токов и напряжений по данным опыта п. 4. Рассчитать по круговой диаграмме U_R; U_C; P ; Q ; S и сравнить их с величинами, полученными в таблице 6-1 для замера, указанного преподавателем.

Вторая часть

1. Собрать схему № 2, рис.6-2. Установить на входе схемы напряжение U = 20 - 30 B по указанию преподавателя и поддерживать его во время опыта постоянным.

2. При постоянной емкости конденсатора С, заданной преподавателем, изменять величину индуктивности катушки от минимума до максимума. Изменение индуктивности катушки достигается перемещением стального сердечника. Введение сердечника в катушку увеличивает ее индуктивное сопротивление. Результаты девяти измерений записать в таблицу 6-2.

Таблица 6-2
