3. Местный вид

Местным видом называется изображение отдельного ограниченного участка поверхности предмета.

Местные виды образуются проецированием участка изделия на одну из основных плоскостей проекций.

Местный вид на чертеже изображается стрелкой и буквой, так же как дополнительный вид (рис. 2.8).

Рис. 2.8

	Местный вид может быть ограничен линией обрыва (рис. 2.9, а) и не ограничен (рис. 2.9, б). Если вид представляет симметричную фигу-ру, допускается вычерчивать половину изображения вида (рис. 2.9, в).
а) б) в) Рис. 2.9

2. Разрезы

Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями. При этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменение других изображений того же предмета.

На разрезе показывают то, что расположено в секущей плоскости и что расположено за ней. Части предмета, пересекаемые плоскостью, заштриховывают; пустоты не штрихуют. Тонкие стенки типа ребер жесткости показывают на комплексном чертеже незаштрихованными в том случае, если секущая плоскость проходит вдоль длинной стороны.

Разрезы разделяются в зависимости от числа секущих плоскостей на:

простые – если используется одна секущая плоскость;

сложные – если используется несколько секущих плоскостей.

1. Простые разрезы

В зависимости от положения секущей плоскости разрезы бывают вертикальными (секущая плоскость перпендикулярна горизонтальной плоскости проекций), горизонтальными (секущая плоскость параллельна горизонтальной плоскости проекций) и наклонными (секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого).

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

Фронтальные, горизонтальные и профильные разрезы обычно располагают на месте соответствующих основных видов.

На разрезах допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.

П

Рис. 2.10

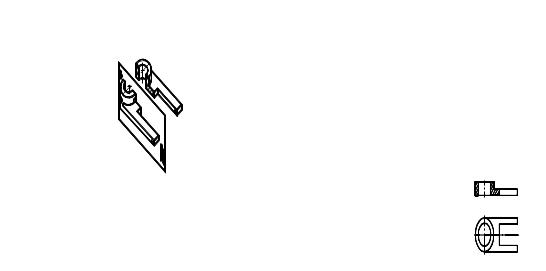

олный фронтальный разрез показан на рис. 2.10.

П

Рис. 2.11

оложение его секущей плоскости не отмечено, и сам разрез не обозначен, т. к. в данном случае секущая плоскость совпадает с плоскостью симметрии детали, а разрез расположен в непосредственной проекционной связи с остальными изображениями.

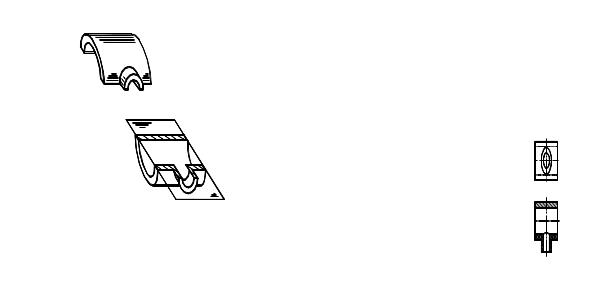

Полный профильный разрез показан на рис. 2.11.

П

Рис. 2.12

олный горизонтальный разрез показан на рис. 2.12.

Секущая плоскость, с помощью которой выполнен горизонтальный разрез, не является плоскостью симметрии данной детали (верхняя условно удаленная часть несимметрична оставшейся проецируемой части). В этом случае положение секущей плоскости указывают разомкнутой линией; направление взгляда поясняют стрелками, проведенными на расстоянии 2–3 мм от наружных (к детали) концов штрихов. Около стрелок с их внешней стороны ставят одну и ту же букву, обозначающую разрез, а сам разрез отмечают двумя прописными буквами русского алфавита (через тире).

Горизонтальные, фронтальные и профильные разрезы не обозначают, если секущая плоскость совпадает с плоскостью симметрии изделия и соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи.

Н

Рис. 2.13

аклонные разрезы показаны на рис. 2.13.

Наклонные разрезы строят и располагают в соответствии с направлением, указанным стрелками на линии сечения. Допускается располагать такие разрезы в любом месте чертежа, а также поворачивать разрез до положения, соответствующего положению, принятому для изделия на главном виде. В последнем случае к обозначению над разрезом должен быть добавлен знак (повернуто).
