4. Шрифты чертежные

С

Рис. 2.2

огласно ГОСТ 2.304-81 на всех чертежах и других технических документах машиностроения все надписи, т. е. буквы и цифры, выполняют стандартным чертежным шрифтом. Чертежный шрифт пишут с наклоном букв и цифр под углом 75° к основанию строки (рис.2.2).Наименования, заголовки, обозначения в основной надписи и на поле чертежа допускается писать шрифтом без наклона.

Высота прописных букв в милли-метрах определяет размер шрифта. Он может быть равен 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм. Рекомендуемые размеры шрифта 3,5; 5; 7; 10 (табл. 2.4).

Параметры шрифтов Таблица 2.4

Параметры шрифтов	Обозна-чение	Размеры, мм
Размер шрифта – высота прописных букв и цифр	h	2,5	3,5	5,0	7,0	10,0	14,0	20,0
Высота строчных букв	с	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами	а	0,35	0,5	0,7	1,0	1,4	2,0	2,8
Минимальное расстояние между основаниями строк	b	4,0	5,5	8,0	11,0	16,0	22,0	31,0
Минимальное расстояние между словами	е	1,1	1,5	2,1	3,0	4,2	6,0	8,4
Толщина линий шрифта	d	0,18	0,25	0,35	0,5	0,7	1,0	1,4

Рис. 2.3, а

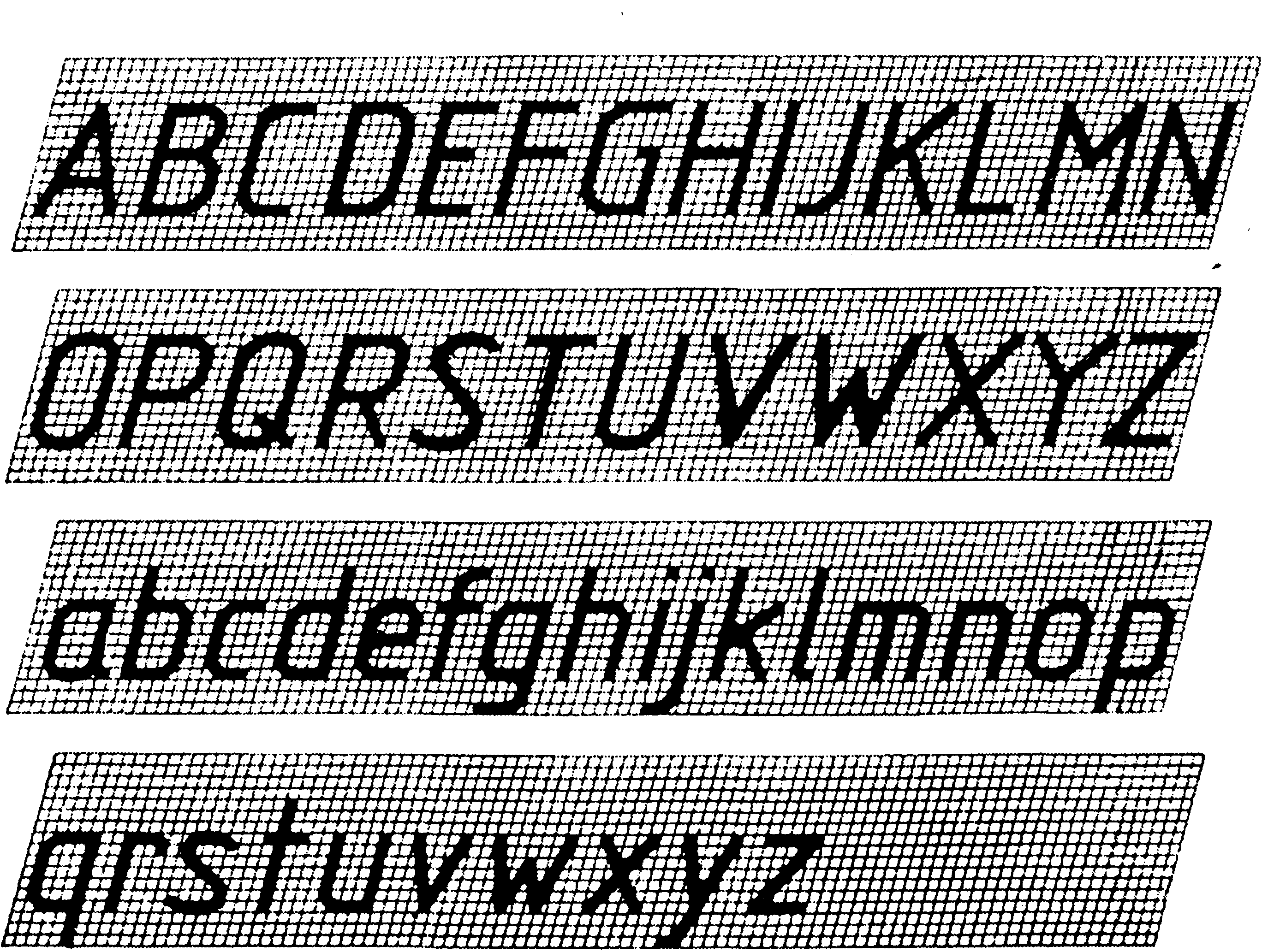

Начертания букв кириллицы (русского алфавита) приведены на рис. 2.3, а; латинского алфавита – на рис. 2.3, б; начертания и наименования букв греческого алфавита – на рис. 2.3, в.

Дроби, показатели, индексы и предельные отклонения выполняют шриф-том на одну ступень меньшим, чем размер шрифта основной величины или одинакового размера с ним.

Рис. 2.3, б

1 – альфа

2 – бета

3 – гамма

4 – дельта

5 – эпсилон

6 – дзета

7 – эта

8 – тэта

9 – йота

10 – каппа

11 – ламбда

12 – мю

13 – ню

14 – кси

15 – омикрон

16 – пи

17 – ро

18 – сигма

19 – тау

20 – ипсилон

21 – фи

22 – хи

23 – пси

24 – омега

Рис. 2.3, в

2. Основные правила выполнения чертежей

Изображения – виды, разрезы, сечения, выносные элементы

И

Рис. 2.4

зображения предметов дол-жны выполняться по методу ортого-нального проецирования. Изобража-емый предмет располагают между на-блюдателем и плоскостью проекций.

Согласно ГОСТ 2.305-68 изображение на фронтальной плоскости проекций принимают на чертеже в качестве главного. Предмет распола-гают относительно фронтальной плоскости проекций так, чтобы изо-бражение на ней (главное изобра-жение) давало наиболее полное пред-ставление о форме и размерах пред-мета (рис. 2.4).

В зависимости от содержания изображения разделяют на виды, разрезы, сечения, выносные элементы.

1. Виды

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. Виды разделяют на основные, дополнительные и местные.
