Аксонометрические изображения с вырезами
С целью выявления конструктивных особенностей деталей на аксоно-метрических изображениях выполняют вырезы. Принцип построения таких вырезов в аксонометрических проекциях аналогичен образованию некоторых разрезов в прямоугольных проекциях, т. е. когда секущая плоскость проходит вдоль плоскости симметрии и параллельна плоскости проекций.
Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей аксонометрических проекций квадратов, лежащих в соответствующих координатных плоскостях.

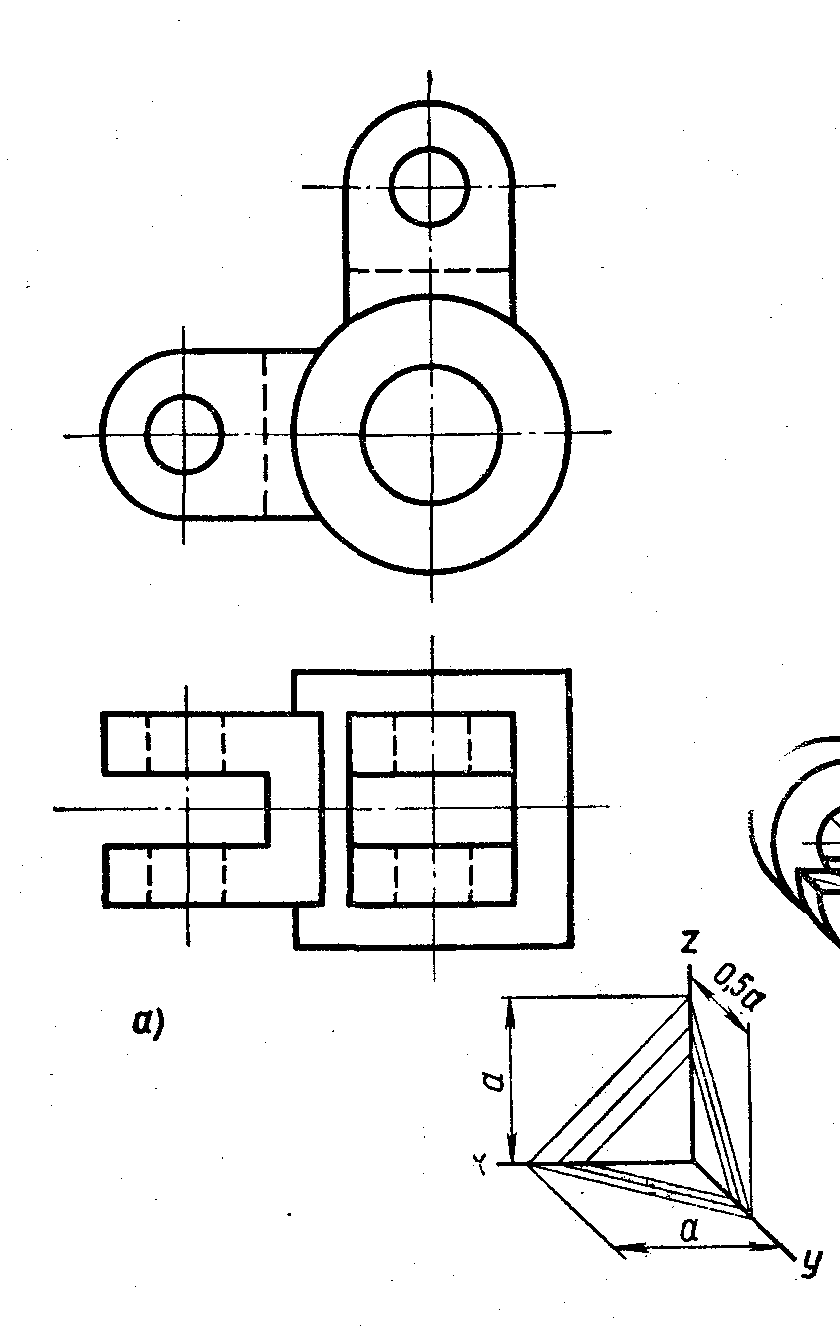

На рис 2.61 приведен чертеж детали (рис. 2.61,а) и ее аксонометрическое изображение, выполненное в косоугольной фронтальной диметрической (рис.2.61,б) и прямоугольной изометрической проекциях (рис.2.61,в). На обоих аксонометрических изображениях выполнен вырез тремя секущими плоскостями: xOz, xOy, yOz .
а)
Рис. 2.61
б)
в)
Рис. 2.61
