Аксонометрические пРоЕкции
Аксонометрической проекцией предмета называют параллельную проекцию его на аксонометрическую плоскость вместе с осями координат, с которыми связан предмет. В зависимости от направления проецирования аксонометрические проекции подразделяются на два вида:
а) прямоугольные, когда проецирующие лучи перпендикулярны к плоскости проекции;
б) косоугольные, когда проецирующие лучи наклонены к плоскости проекций под острым углом.
Прямоугольные проекции
Изометрическая проекция
В этой проекции аксонометрические оси расположены под углом 120º друг к другу (рис. 2.55). Изометрическую проекцию для упрощения, как правило, выполняют без искажения по осям x, y, z, т. е. приняв коэффициент искажения равным 1.
О
Рис. 2.55
Рис. 2.56
Рекомендуемая последовательность выполнения аксонометрического изо-бражения в изометрической проекции показана на примере стойки (рис. 2.57).
Рис. 2.57
Косоугольные проекции
Фронтальная изометрическая проекция

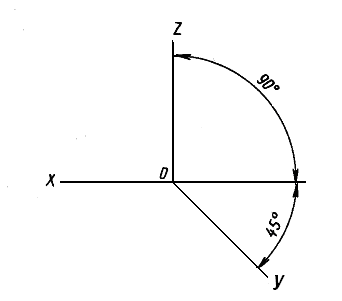

В этой проекции ось x – горизонтальная прямая, ось z , перпендикулярна к оси x, а ось y расположена под углом 45 º к горизонтальной оси (рис. 2.58).
Допускается применять фронтальные изометрические проекции с углом
наклона оси y 30º и 60º .
Фронтальную изометрическую проекцию выполняют обычно без искажения по осям x, y, z. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций – в эллипсы (рис. 2.59). Большая ось
эллипсов равна 1,3, а малая ось – 0,54 диаметра окружности.
|
|
Рис. 2.58 |
Рис. 2.59 |
Фронтальная диметрическая проекция
Коэффициент искажения по оси y равен 0,5, а осям: x и z – 1. Этой проекцией удобно пользоваться в тех случаях, когда криволинейный контур (в том числе окружности и дуги) располагается фронтально и изображается без искажения. Положение аксонометрических осей аналогично изометрической проекции.
Окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскости проекций проецируются в эллипсы. Большая ось эллипсов равна 1,07, а малая ось – 0,33 диаметра окружности.
Последовательность построения аксонометрического изображения показана на примере рычага (рис. 2.60).
Рычаг расчленяют на отдельные элементы и вычерчивают их в определенном порядке. Сначала изображают пластину (рис. 2.60, а), затем строят проекцию втулки (рис. 2.60, б). После того, как будут намечены контуры изделия, приступают к вычерчиванию отверстий и шпоночного паза (рис. 2.60, в).
|
а) б) в)
Рис. 2.60 |
