4.1.1. Навчальні заняття Лабораторна робота 1. Дослідження електромагнітних реле (2 год.)
Мета роботи:
Вивчення будови і принципу дії основних типів електромагнітних реле.
Дослідження основних параметрів електромагнітних реле та схемних способів зміни цих параметрів.
Матеріальне забезпечення.
Лабораторний стенд та його схема (рис. 7), навчальні зразки електромагнітних реле: нейтральні реле постійного струму типу РПУ-2, електромагнітний пускач типу ПМЕ-211; поляризоване реле типу М237/040; комбінований прилад для вимірювання параметрів реле типу ТЛ-4М, провідники для з’єднання елементів схеми, навчальні плакати.
Питання для самопідготовки до лабораторної роботи:
Що називається електромагнітним реле?
На чому заснований принцип дії електромагнітних нейтральних та поляризованих реле?
Дати визначення основним параметрам реле:
потужність керування;
потужність спрацювання;
коефіцієнт керування;
напруга і струм спрацювання та відпускання;
час спрацювання та відпускання.
Призначення короткозамкненого мідного витка в нейтральних реле змінного струму.
З якою метою в якорі реле запресовується латунний штифт?
Опис лабораторного стенду
Лабораторна установка виконана у вигляді стаціонарного стенду. На передню панель винесені: електромагнітні реле і необхідні для виконання лабораторної роботи елементи електричної схеми (рис. 7, рис. 8), що забезпечують потрібну комутацію проводів і наочність. Допоміжні елементи знаходяться за передньою панеллю і доступ до них закритий. Для живлення стенду використовується електричний розподільний щит 6.

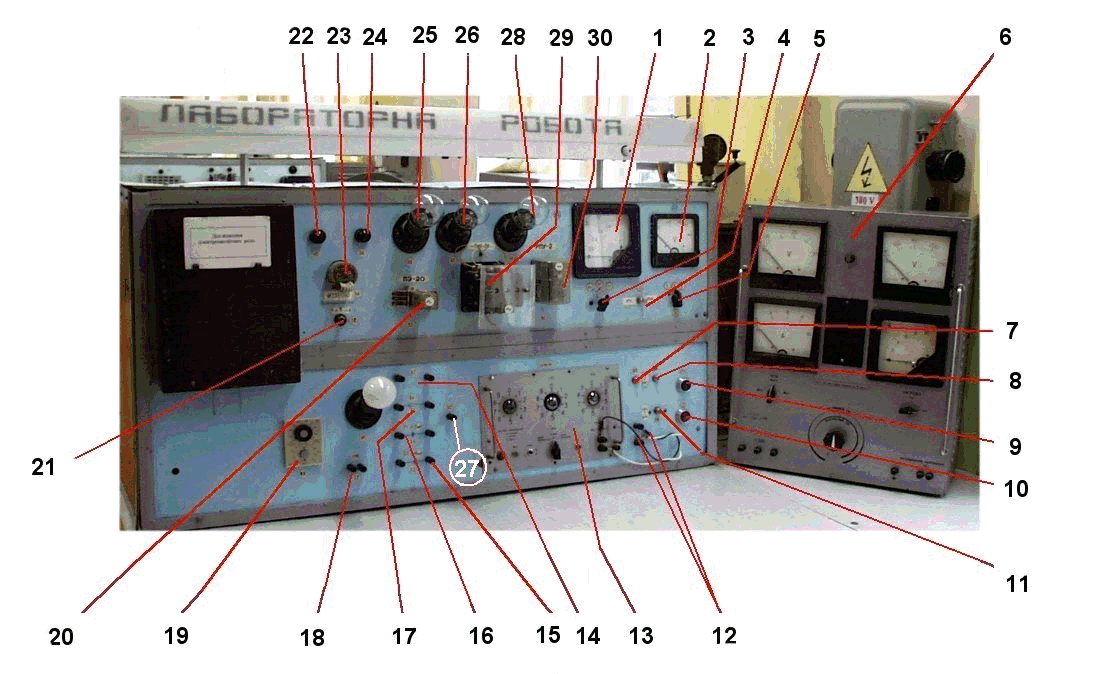

Рисунок 7. Стенд лабораторної роботи №1.
1. |
РА |
Амперметр. |
2. |
РV |
Вольтметр. |
3. |
S3 |
Перемикач вибору типу реле /К1,К2,К3/ . |
4. |
S2 |
Тумблер комутації мережі для визначення часу спрацювання і відпускання досліджуваних реле. |
5. |
S1 |
Перемикач фаз. |
6. |
ЩЕ |
Щит електричний розподільний. |
7. |
S8 |
Тумблер комутації мережі при вимірах часу відпускання реле. |
8. |
S9 |
Тумблер комутації мережі при вимірах часу спрацювання реле. |
9. |
S4 |
Кнопка "ПУСК" пускача магнітного К6. |
10. |
S5 |
Кнопка "СТОП" пускача магнітного К6. |
11. |
S6 |
Тумблер реле часу ВЛ-40УХЛ4. |
12. |
Х1 |
Клеми під’єднання лічильника-секундоміра. |
13. |
РТ1 |
Лічильник-секундомір ССЭШ-63. |
14. |
Х2 |
Клеми під’єднання комбінованого приладу ТЛ-4М |
15. |
Х5 |
Клеми підключення конденсатора С2 ємністю 10мкф. |
16. |
Х4 |
Клеми підключення конденсатора С1ємністю 2мкф. |
17. |
Х3 |
Клеми резистора R1. |
18. |
Х7 |
Клеми мережі 220 В. |
19. |
К5 |
Реле часу типу ВЛ-40УХЛ4. |
20. |
К3 |
Реле змінного струму типу ПЭ-20. |
21. |
S7 |
Тумблер зміни полярності керуючого сигналу поляризованого реле К4. |
22. |
НL5 |
Лампа сигналізації спрацювання реле К4 при негативній полярності. |
23. |
К4 |
Поляризоване реле типу М 237/040. |
24. |
НL4 |
Лампа сигналізації спрацювання реле К4 при позитивній полярності. |
25. |
НL3 |
Лампа сигналізації вмикання реле К3. |
26. |
НL2 |
Лампа сигналізації вмикання реле К2. |
27. |
Х6 |
Клеми загальної шини реле. |
28. |
НL1 |
Лампа сигналізації вмикання реле К1. |
29. |
К2 |
Електромагнітний пускач типу ПМЕ-211. |
30 |
К1 |
Електромагнітне реле постійного струму типу РПУ-2. |
