4.1.5. Навчальні заняття Лабораторна робота 10. Дослідження схеми автоматизації автомату газованої води ат-101ск (4 год.)

Мета роботи:

1. Ознайомитись з конструкцією автомата і розташуванням в ньому основних елементів.

2. Вивчити роботу автомата за принциповою електрич­ною схемою.

3. Вміти підготувати автомат до роботи.

4. Провести випробовування автомата відповідно заданій програмі.

Матеріальне забезпечення.

Схема-стенд "Принципова електрична схема автомату АТ-101СК", учбові зразки елементів автомату АТ-101СК, монети вартістю 1 і 3 коп., склянки, секундомір, термометр для води.

Питання для самопідготовки до лабораторної роботи:

1. Робота автомата за функціональною схемою.

2. Робота автомата за принциповою схемою.

3. Шлях проходження води при опусканні монети вартістю:

   1. 1 копійки;

   2. 3 копійок.

4. Що змушує поршень автосатуратора рухатися:

   1. зверху вниз;

   2. знизу вверх.

5. Показати склад автомата по елементам.

Опис лабораторного стенду

Автомат АТ-101СК призначений для приготування і продажі га­зованої води з сиропом і без нього. Конструктивно виконаний у вигляді металевої шафи (див. рис. 42, 43), на лицьовій панелі якої находиться щілина монетоприймача з кнопкою повернення монет, ніша повернення монет, кнопка для вибору сиропу чи води без сиропу.

Автомат АТ-101СК складається із наступних механізмів і обладнання: водоохолоджувальної машини ВМ 0,93, монетного механізму М2-003/3АМ, двох сиропних баків, двох реле типа РД-4, клапану РВ-400 для води, автосатуратора, балону з вуглекислотою, електрощита з приладом автоматичного керування й захисту, закріпленого на задній стінці автомата.

Вода із системи водопостачання надходить в АТ101-СК через вентиль (12) і фільтр (10), вентиль (13) забезпечує подачу води для санітарної обробки автомата. Із фільтра (10) вода прямує в двох напрямках. По одній комунікації вода через реле тиску (14) і редукційний клапан для води (15) надходить в водоохолоджувач (7). Тиск води на виході водоохолоджувача контролюється манометром (16), кон­структивно розташованим поруч з реле (14). По другій кому­нікації вода поступає в склянкомийку. В водоохолоджувачі вода охолоджується холодильним агрегатом (20).

Автоматичне керування роботою холодильного агрегату і підтримання температури води, яка відпускається в заданих межах проводиться ТРВ (17) і термореле (11) в діапазоні +8.... +І6°С. Із водоохолоджувача вода, за рахунок тиску в магістралі, подається до клапанної коробки (5) сатуратора. А в наслідок замикання електричного кола соленоїдного клапана, який подає газовану воду без сиропу (1) підпоршнева порожнина сатуратора з’єднується зі зливною трубкою. Поршень під тиском води в надпоршневому просторі який надходить із водоохолоджувача (7), через верхню і середню порожнини клапанної коробки (5) опускається униз і витісняє порцію газованої води в склянку споживача.

Рисунок 42. Стенд лабораторної роботи 10.

1.	Y1	Соленоїдний клапан наповнення сатуратора.
2.		Клапанна коробка.
3.	Y4, Y5	Соленоїдний клапан для відпускання води із сиропом.
4.		Сатуратор.
5.	Y3	Соленоїдний клапан для відпускання води без сиропу.
6.		Патрубок для відпускання води.
7.		Реле температури водоохолоджувача ТР-1-02Х.
8.	S4	Реле тиску води РД-4.
9.		Водяний редуктор.
10.	S3	Реле тиску вуглекислого газу РД-4.
11.		Манометри вуглекислотного редуктора.
12.	УР-3	Вуглекислий редуктор.
13.		Балон з вуглекислим газом.
14.	ТРВ	Терморегулюючий вентиль.
15.		Фільтр для води.
16.		Вентиль для подачі води до водоохолоджувача.
17.		Вентиль для подачі води в мийку для склянок.
18.		Холодильна машина.
19.		Ємкості для сиропу.
20.		Мийка для склянок.
21.		Водоохолоджувач.
22.	S11	Мікровимикач.
23.	S13	Мікровимикач.
24.		Монетний механізм.

При досягненні поршнем крайнього нижнього положення, закріплена на його штоці шайба натискає на важіль нижнього мікроперемикача (23) внаслідок чого коло живлення соленоїдного клапана (1) розмикається і вмикається соленоїдний клапан наповнення сатуратора (3). При цьому порожнини змішувача А з'єднується з надпоршневою порожниною сатуратора В. Поршень рухається вгору тому, що сила тиску, яка діє на нижній бік поршня більше сили тиску яка діє на верхній бік поршня по причині різниці площ робочих поверхонь поршня. З надпоршневого простору В вода витісняється і, проходячи через середню і верхню порожнину клапанної коробки (5), разом з вуглекислим газом через соленоїдний клапан (3) потрапить в змішувач А де відбувається газування першої порції води.

При досягненні поршнем крайнього верхнього положення, що відповідне об'єму порції, яка відпускається, шайба натискає на важіль верхнього мікроперемикача (22), і соленоїдний клапан (3) закривається, автомат знов готовий до видачі чер­гової порції води.

При опусканні монети вартістю 3 коп. відбувається від­пуск води з сиропом.

Робота автомата за функціональною схемою.

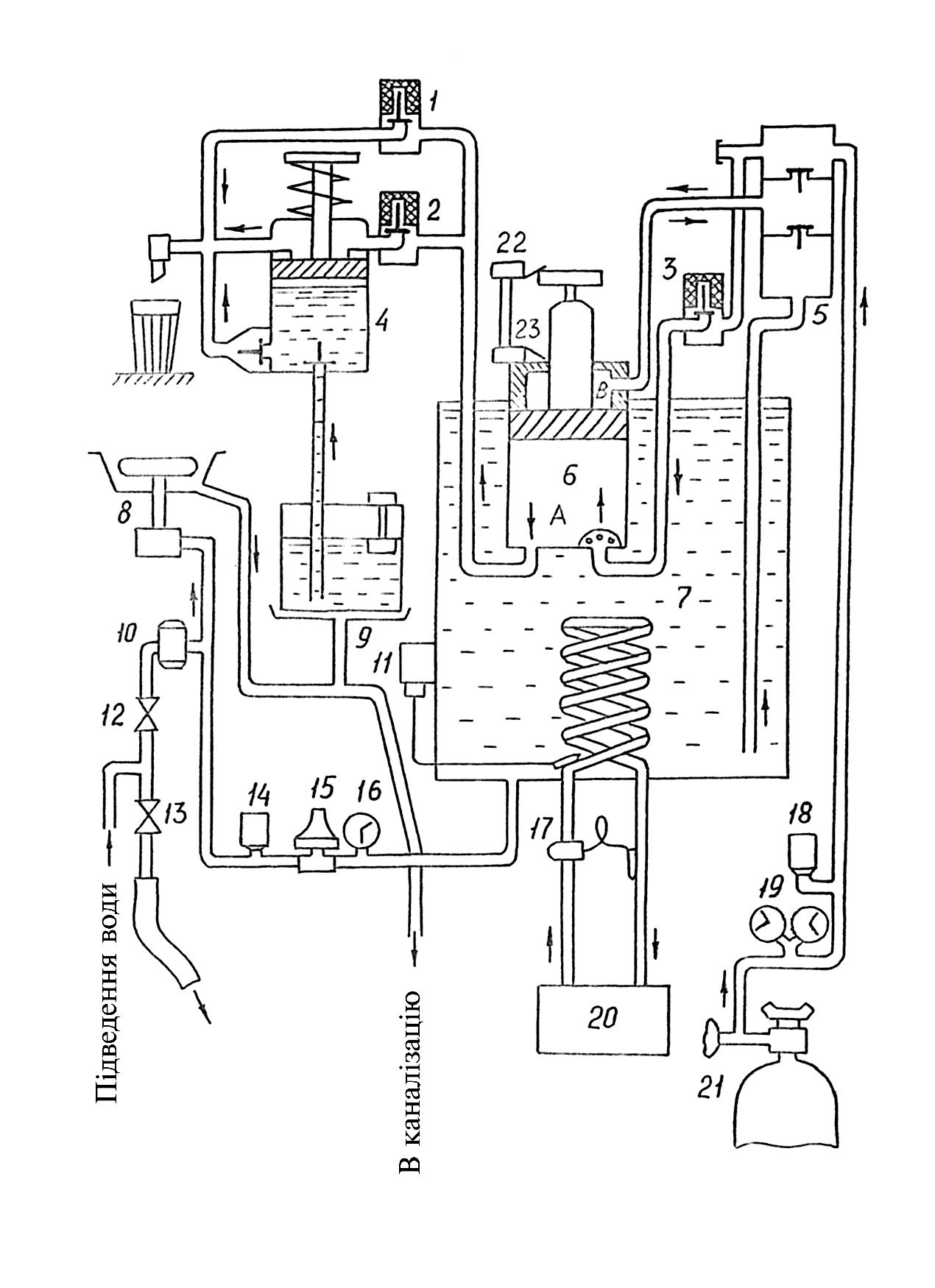

Рисунок 43. Склад функціональної схеми автомата АТ101-СК

1. Соленоїдний клапан для відпускання води без сиропу.

2. Соленоїдний клапан для відпускання води із сиропом.

3. Соленоїдний клапан наповнення сатуратора.

4. Пристосування для відпускання води.

5. Клапанна коробка.

6. Сатуратор.

7. Водоохолоджувач.

8. Склянкомийка.

9. Бачок для сиропу.

10. Фільтр.

11. Термореле водоохолоджувач.

12. Вентиль для подачі води до водоохолоджувач.

13. Вентиль для подачі води на санітарне оброблення.

14. Реле тиску води РД-4.

15. Водяний редуктор.

16. Манометр.

17. Терморегулюючий вентиль.

18. Реле тиску вуглекислого газу РД-4.

19. Вуглекислий редуктор.

20. Холодильна машина.

21. Балон з вуглекислотою.

22. Мікровимикач.

23. Мікровмикач.

Процес видачі газ. води із сиропом аналогічний вищеопи­саному, але в даному разі замикається соленоїдний клапан відпуску води з сиропом (2). Газвода, проходячи через си­ропний механізм (4) чинить тиск на верхню частину поршня цьо­го механізму, який опускається вниз долаючи опір пружини.

Поршень, опускаючись вниз, витискає порцію сиропу в стакан після злива газводи поршень сиропного механізму (4) під дією зворотної пружини піднімається в верхнє положення і зас­моктує з бачка нову порцію сиропу. Якщо рівень сиропу виявляється на відстані нижче 9 мм. від дна бачка (9) поплавок звільнює важілець закріпленого на кришці бака мікроперемикача і табло із показанням назви сиропу гасне.

Процес газування води відбувається в підпоршневій по­рожнині автосатуратора (6), в середині якого розташовані тарільчаті диски з отворами. Вуглекислий газ і вода подаються в змішувач знизу. Проходячи через отвори тарільчатих дисків газ і вода змішуються і відбувається насичення води вуглекислим газом. Пристрої автомата приводяться в дію від монети вартістю 3 або 1 копійка, при її опусканні в прийомну щілину монетного механізму.

Принципова електрична схема автомата АТ-101СК наведена на рис. 41.
