Контрольні питання

1. Чому при зміні положення регулюючого гвинта змінюється тиск спрацювання запобіжного клапана?

2. Чому під час дослідження ЕКМ-1У спостерігаються різні по­казники на манометр M1 і ЕКМ-1У?

3.Чому при нескінченно великому навантаженні на потенціометрі міліамперметр не відсліжує величину струму?

4. Чому дорівнює номінальне навантаження потенціометрич­ного датчика?

5.Які із датчиків, що досліджуються відносяться до датчиків прямої дії, а які до датчиків непрямої дії?

6. Які зміни в електричній схемі треба зробити, щоб зняти напрям переміщення повзунка потенціометру?

7. З якою метою використовуються пускачі К4 і К5?

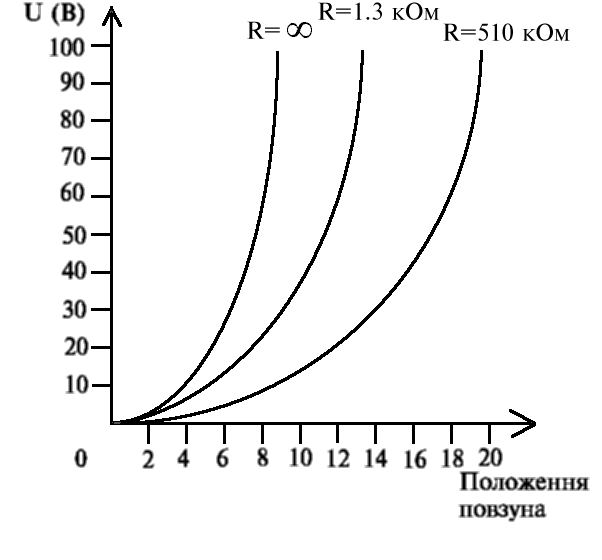

Рисунок 26. Графік статичної характеристики потенціометрич­ного датчика В5.

Питання для самостійного вивчення

1. Призначення та будова запобіжних клапанів.

2. Призначення та будова реле РД-4.

Рисунок 26. Схема стенду лабораторної роботи 6

Лабораторна робота 7. Дослідження роботи датчиків рівня у схемі автоматизації кип'ятильника безперервної дії (4 год.)

Мета роботи:

1. Вивчення принципу дії кип'ятильника безперервної дії та його елементів по електрич­ній схемі.

2. Провести дослідження схеми автоматизації кип'я­тильника безперервної дії, побудувати криву розгону (перехідну характеристику) та визначити його продуктивність.

Матеріальне забезпечення.

Стенд лабораторної роботи, схеми принципові елек­тричні кип'ятильників КНЭ-25 і КНЭ-50.

Питання для самопідготовки до лабораторної роботи:

1. Для чого служить датчик "сухого ходу"?

2. Скільки електродних датчиків встановлено в кип'ятильнику та їх призначення?

3. Для чого встановлений діодний місток в схемі кип'ятильника?

4. Яка роль реле, встановленого в діагональ діодного міс­тка?

5. Для чого служить плавкий запобіжник в електричній схемі кип’ятильника?

6. Що називається кривою розгону (перехідною характеристи­кою)?

7. Що означає цифра 50 в позначенні КНЭ-50?

Опис лабораторного стенду

Лабораторна установка виконана у вигляді стенду з діючими елементами автоматики кип'ятильника КНЭ-50. Окремо змонтований кип'ятильник до якого підведено живлення. Кип'ятильник підключений до сис­теми постачання води і каналізації лабораторії.

Допоміжні елементи і технологічний монтаж вико­нані за лицьовою панеллю стенда і доступ до них студентам категорично заборонено (схему стенда див. на рис. 27).

На передній панелі стенду розташовані:

• лампи HL4, HL5, HL6, які сигналізують про вмикання кожного із ТЕНів: E1, E2, ЕЗ;

• електродні датчики Е4, Е5, Е6, один комплект яких розташований на КНЭ-50, а другий розташований на стенді в двох прозорих ємкостях. Ліва ємкість імітує живильну коробку, в якій розміщений датчик "сухого ходу", а права – збірник кип'ятку з розташованими в ній двома датчиками "рівня".

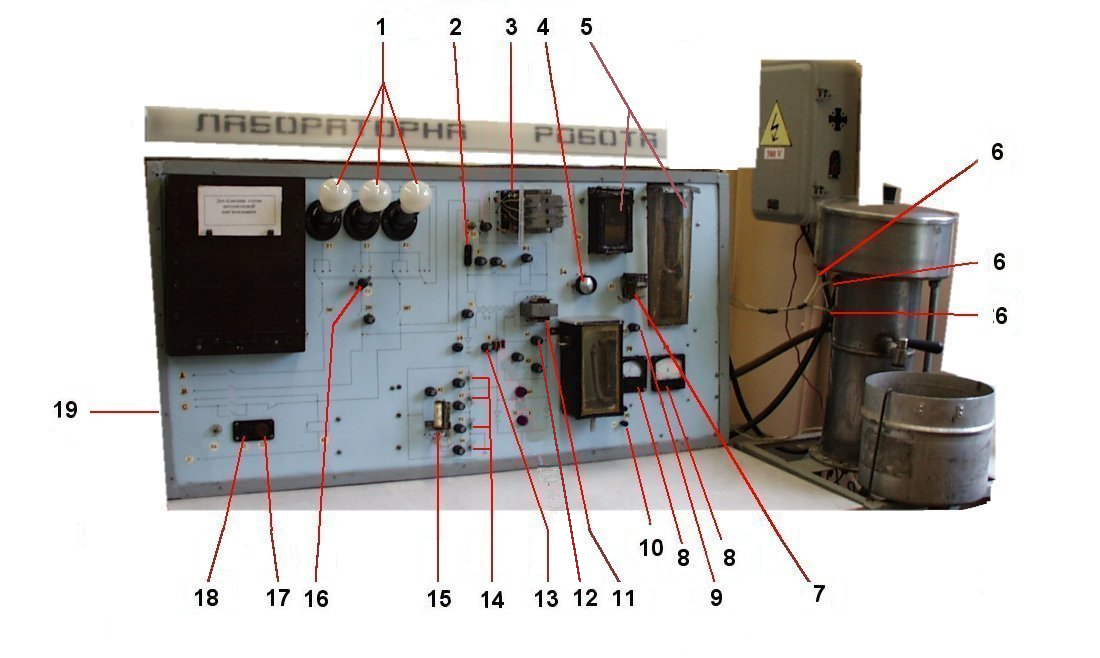

Рисунок 27. Стенд лабораторної роботи № 7

1.	HL4 -HL6	Лампи сигналізації вмикання ТЕНів.
2.	F	Плавкий запобіжник.
3.	К1	Пускач магнітний живлення ТЕНів.
4.	S4	Перемикач електродних датчиків.
5.		Еквівалент коробки живлення та збірника кип'ятку.
6.		Електричні виводи електродних датчиків Е4, Е5, Е6.
7.	К3	Реле електродних датчиків.
8.		Вимірювальні прилади в колі автономного живлення електродних датчиків.
9.	HL3	Лампа сигнальна реле КЗ.
10.		Клеми автономного живлення електродних датчиків.
11.	Т1	Трансформатор знижувальний.
12.	HL1, HL2	Лампи сигнальні ввімкнення в мережу трансформатора Т1 та магнітного пускача К1
13.		Резистор навантаження в колі електродів Е4, Е5, Е6.
14.		Діодний місток.
15.	К2	Проміжне реле пускача К1.
16.	S3	Перемикач живлення ТЕНів.
17.	S2	Кнопка "СТОП" для вимикання живлення стенду.
18.	S1	Кнопка "ПУСК" для вмикання живлення стенду.
19.	К4	Пускач магнітний живлення стенду.
