Контрольні питання

1. Розповісти по електричній схемі (рис. 12) шлях струму в положенні перемикача:

"1"

"2"

"3"

2. Розповісти про роботу механізму швидкого перемикання.

3. Як зміниться величина струму при положенні перемикача "1" і "3"?

Таблиця 2

Показники експериментальних досліджень.

Положення рукоятки перемика­ча	Вимірювання струму, А		Вимірювання напруги, В		Розрахунко­ва потужність, Вт	Спосіб вми­кання ламп роз­жарювання
	тип приладу	вели­чина	тип приладу	вели­чина
"0" "1" "2" "3"

Рисунок 12. Схема комутації контактів кулачкового перемикача.

Питання для самостійного вивчення

1. Будова та принцип роботи пакетних перемикачів (Л. 2, с. 16-18).

2. Призначення та будова механізмів швидкого перемикання контактів автоматики захисту (за наочними зразками в лабораторії).

Лабораторна робота 4. Дослідження електричної апаратури дистанційного управління (2 год.)

Мета роботи:

1. Вивчити будову та принцип дії магнітного пускача.

2. Зняти шлях струму по електричній схемі роботи магнітного пускача з елементами теплового захисту.

3. Вміти зняти типові характеристики апаратів дистанційного управління

Матеріальне забезпечення.

Лабораторний стенд.

Навчальні зразки апаратів дистанційного управління.

Провідники для з’єднання елементів схеми.

Навчальні плакати "Магнітний пускач ПМЕ-212", "Елементи електроавтоматики".

Питання для самопідготовки до лабораторної роботи:

1. Які елементи входять в склад електрич­ної схеми магнітного пускача і їх призначення ?

2. Для чого потрібен коротко зімкнений виток в нерухомій частині осердя магнітного пускача?

3. Від чого захищають теплові реле?

4. Як буде залежати тягове зусилля електромагніта від вели­чини повітряного зазору між рухомою і не руховою частиною магнітного пускача.

Опис лабораторного стенду

Лабораторна установка виконана у вигляді стаціонарного стенду. На передню панель винесені основні прилади і вузли принципової схеми (рис. 13).

Послідовність виконання лабораторної роботи

1. Перевірити і при необхідності встановити елементи схе­ми стенду в вихідні положення:

• sb1 в положення "СТОП";

• в тепловому реле КК1 кнопка утоплена;

• контакти з'єднуючих проводів міцно затягнуті (від зу­силля руки), а непідключених проводів немає;

• ручка регулятора ЛАТРа встановлена на "0";

• на автоматичних запобіжниках ввімкнених в кожну фазу, натиснуті жовті пускові кнопки;

• регулятори меж теплового реле КК1 встановлені в поло­ження "0".

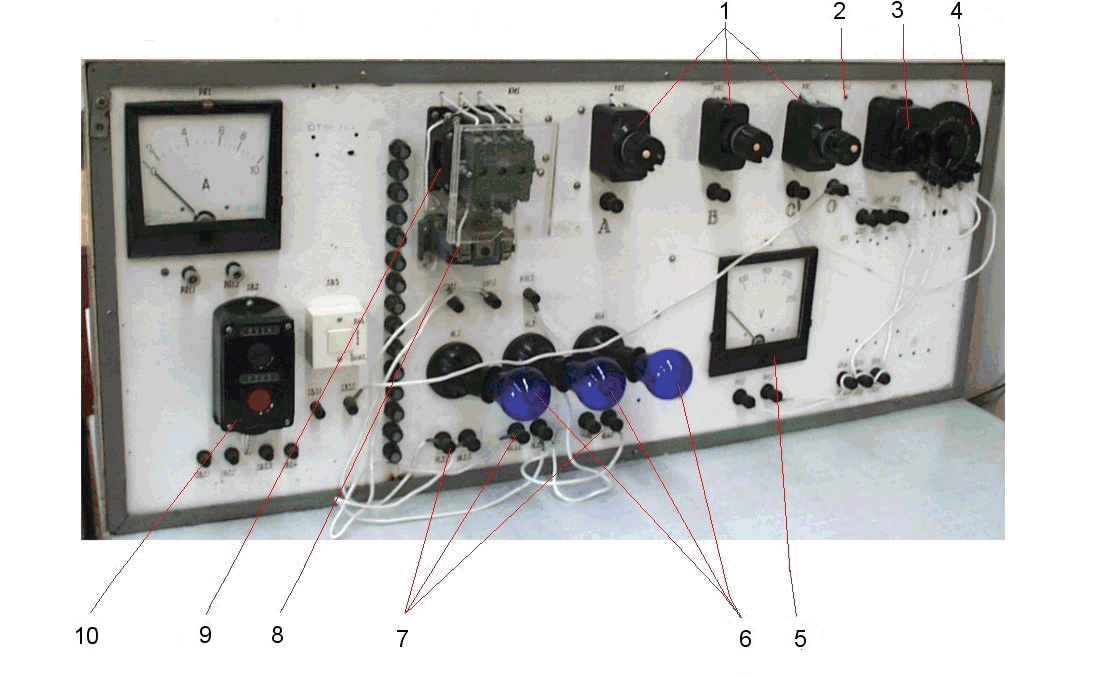

Рисунок 13. Стенд лабораторної роботи № 4.

1.	F1,F2,F3	Автоматичні запобіжники.
2.	НL1	Лампа сигнальна живлення стенду.
3.	SВ1	Автоматичний вимикач.
4.	ТV1	Трансформатор типу ЛАТР-2М.
5.	РV 1	Вольтметр.
6.	НL2, НL3, НL4	Лампи сигнальні спрацювання магнітного пускача КМ1.
7.		Клеми комутації сигнальних ламп НL2, НL3, НL4.
8.	КК1	Теплове реле типу ТРН-10.
9.	КМ1	Магнітний пускач типу ПМЕ-211.
10.	SВ2	Кнопки "ПУСК" і "СТОП" магнітного пускача КМ1.

2. Ввімкнути кнопку "ПУСК" на sb1, при цьому загорається сигнальна лампа НL1.

3. Визначити коефіцієнт звороту магнітного пускача для цього:

• натиснути і тримати кнопку sb2 "ПУСК", повільно по­вертати ручку регулятора напруги на ЛАТРі до тих пір поки не спрацює магнітний пускач. При цьому спостері­гається поступове загорання 3-х ламп розжарювання НL2 - НL4 внаслідок спрацювання магнітного пускача що супроводжується вібрацією його контактів. Після надійного спрацювання магнітного пускача кнопку sb2 відпустити. Швидкість повертання ручки ЛАТРа повинна бути та­кою, щоб позбутися тривалої вібрації якоря (до 5 сек.);

• напругу спрацювання U_спр визначити за показаннями амперметра PV1;

• повільно (до 3сек.) повертати ручку ЛАТРа проти годинникової стрілки до відпускання магнітного пускача, при цьому гаснуть лампи НL2 - НL4.

• напругу відпускання U_відп визначити за показаннями вольтметра РV1

• розрахувати коефіцієнт звороту за формулою:

4. Операцію за п.3 повторити 2 рази.

5. Схему повернути у вихідне положення:

• натиснути кнопку "СТОП" на SB1;

• ручку регулятора ЛАТРа ТV1 вернути в вихідне положення.

• перемикач SB3 поставити в положення "ВИМКНЕНО".

Зміст звіту

1. Назва роботи.

2. Мета роботи.

3. Принципова схема експериментальної установки (рис. 14).

4. Коефіцієнт звороту магнітного пускача
