Последовательность сборки и сварки балки
№ варианта |
Технологический узел j |
Собираемые части |
Составные элементы k |
Сварные швы |
|||
U |
V |
продольные i |
поперечные t |
продольные i |
поперечные t |
||
1-й вариант |
a |
K1 |
K3 |
K1, K3 |
– |
A |
– |
b |
a |
K2 |
K1, K3, K2 |
K4 |
B |
C, D, E |
Для расчета остаточных деформаций исследуемой балки приняты следующие обозначения технологических узлов и геометрических параметров их сечений:
узел а собран из швеллера (К1) и вертикальной стенки (К3), узел b состоит из технологического узла a и нижней полки (К2), в него же вошли и поперечные ребра жесткости (К4);
zk – координаты ЦТ составных элементов от нижней кромки сечения балки, могут быть найдены из следующих соотношений (рис.2): z1=Sп2+hc3+dш–z0ш = 2+40+0,52–2,07=40,45 см (здесь Sп2 – толщина нижней полки, hc3 – высота стенки, dш – толщина стенки швеллера, z0ш – расстояние от верхней грани швеллера до его ЦТ); z2=0,5Sп2=1 см; z3=Sп2+0,5hc3 = =2+20=22 см;
FU и Fj – площади сечений составных элементов и технологических узлов балки: F1=23,4 см2, F2=220=40 см2, F3=140=40 см2, Fa=F1+F3=23,4+40= =63,4 см2, Fb=Fa+F2=63,4+40=103,4 см2;

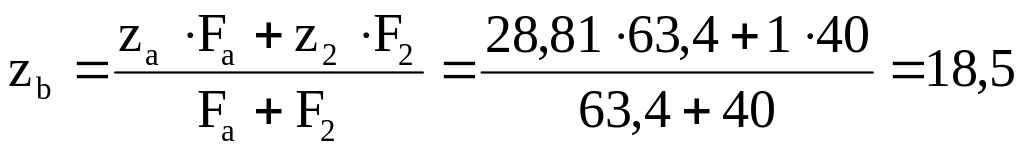

zj – координаты ЦТ технологических узлов от нижней кромки балки:
см;
см;
zi и zt – координаты ЦТ поперечных сечений продольных (i) и поперечных (t) швов: zA=2+40=42 см; zB=2 см; zC=2+40=42 см; zD=Sп2+hc3–c– –0,5LD = 2+40–2–0,55=37,5 см (здесь c – высота скоса ребра); zE=Sп2+hc3–c– –0,5LE = 2+40–2–0,518=31 см;
Ji –
собственные моменты инерции поперечных
сечений составных элементов балки в
вертикальной плоскости: J1=113
см4;
см4;
см4;
zk-j = zk – zj – расстояние по вертикали между ЦТ сечений составных элементов и технологических узлов:
z1-а = z1–zа =40,45–28,81=11,64 см; z3-а = z3–zа =22–28,91= –6,81 см;
z1-b = z1–zb =40,45–18,05=22,4 см; z2-b = z2–zb =1–18,05= –17,05 см;
z3-b = z3–zb =22–18,05=3,95 см; za-b = za–zb =28,81–18,05=10,76 см;
Jj – моменты инерции поперечных сечений технологических узлов в вертикальной плоскости:
Jа=J1+J3+(z1-a)2F1+(z3-a)2F3=113+5333,33+11,64223,4+(-6,81)240=10472 см4;
Jb=Ja+J2+(za-b)2Fa+(z2-b)2F2=10472+13,33+10,76263,4+(-17,05)240=29456 см4;
zi-j = zi – zj , zt-j = zt – zj – расстояние по вертикали между ЦТ сечений сварных швов и технологических узлов балки:
zA-а = zA–zа =42–28,81=13,19 см; zB-b = zB–zb =2–18,05= –16,05 см;
zC-b = zC–zb =42–18,05=23,95 см; zD-b = zD–zb =37,50–18,05= 19,45 см;
zE-b = zE–zb =31–18,05=12,95 см;
Расчет погонной энергии ведем в соответствии с рекомендуемыми значениями режимов сварки (табл.5).
Полуавтоматическая сварка поперечных швов C,D и E:
Дж/см.
Автоматическая сварка продольных швов А и B:
Дж/см.

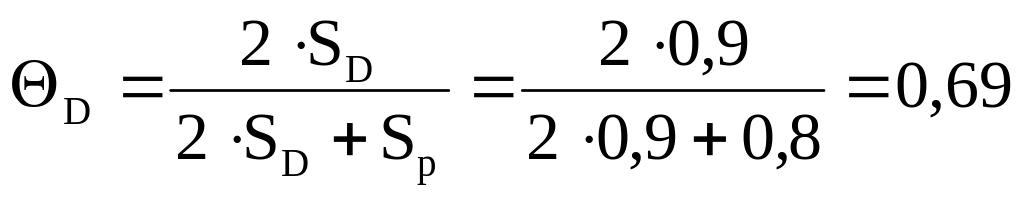

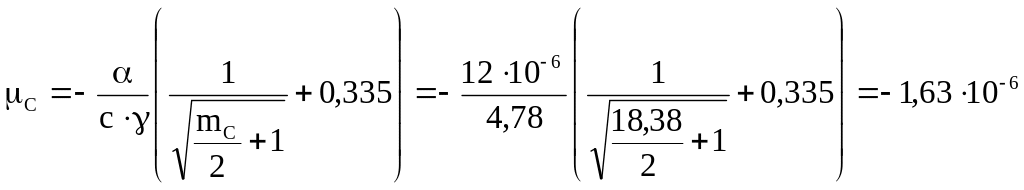

Найдем значения t, t, mt и t из формулы (2):
;
;
см;
см;
см;
;
;
;
;
;
.
Расчет прогиба балки и продольного укорочения
составных элементов
Сборка технологического узла a.
При сборке элементы К1 и К3 деформироваться
не будут ввиду того, что
.
Можно записать
.

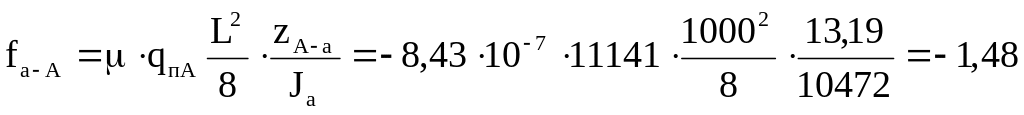

От выполнения шва А узел а получит прогиб:
см.
Прогиб узла а после сборки и сварки:
.
Длина ЦВ элементов К1 и К3 при сборке узла а не изменится, при сварке шва А будем иметь:
;
.
Сборка технологического узла b.
При сборке элементов а и 2 будем иметь:

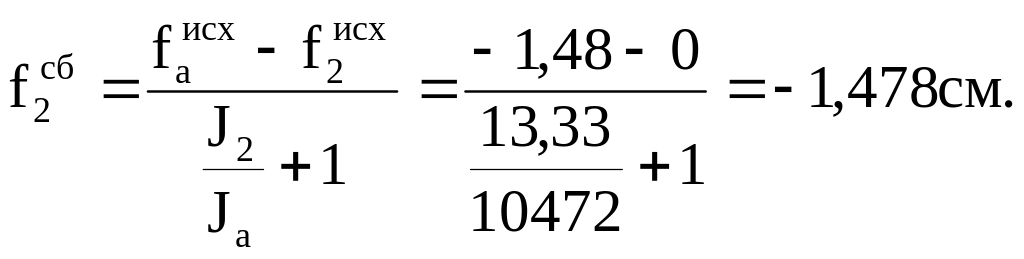

Узел b после сборки будет иметь прогиб:
см.
От сварки продольного В и поперечных C, D и E швов узел b получит прогиб:
см;
см.
После сварки по рассмотренному варианту балка будет иметь прогиб:
см.
Укорочение ЦВ элементов К1 и К3 при сборке узла b найдем по выражению (11):
см;
см.
Элемент К2 при сборке узла свою длину не изменит, т.к. z2-V=0.

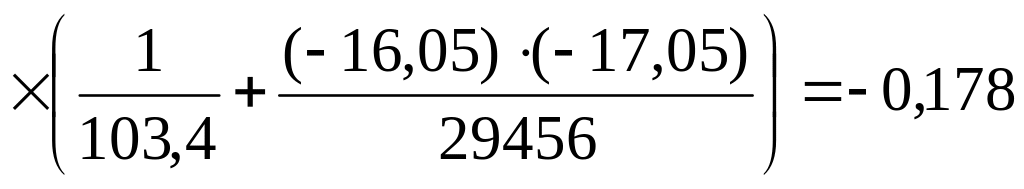

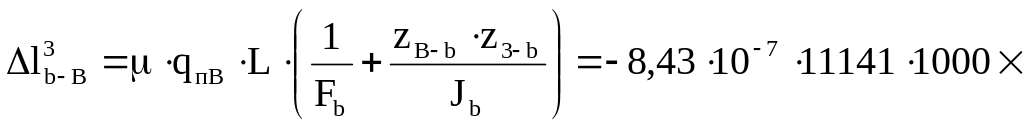

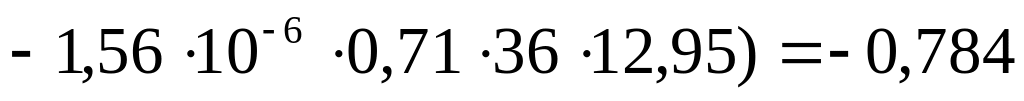

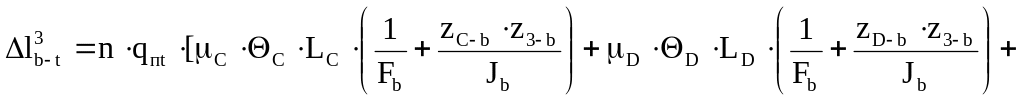

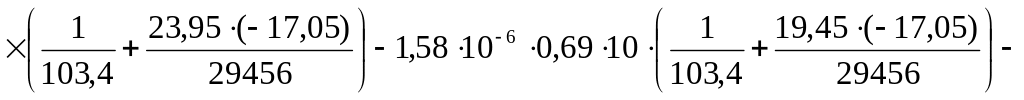

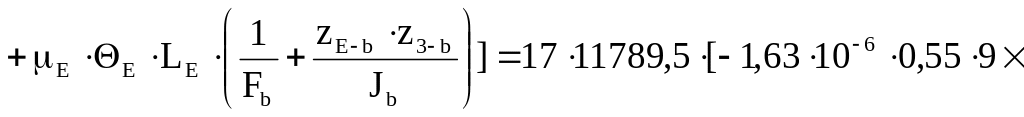

Рассчитаем укорочение элементов К1, К2 и К3 от продольного шва В и поперечных швов С, D и Е:
см;
см;
см;
см;
см;
см.
Результирующее укорочение элементов К1, К2 и К3 после сварки балки составит:
см;
см;
см.
Таким образом, при сборке и сварке балки по принятой последовательности заготовки составных элементов 1, 2 и 3 должны быть больше длины балки на 5, 2 и 2,5 мм соответственно.
